Resposta:
Se o corte foi definido numa linha não utilizada, deve ativar a caixa de seleção "Integrar objetos não utilizados nas superfícies" em Configuração da malha de EF.

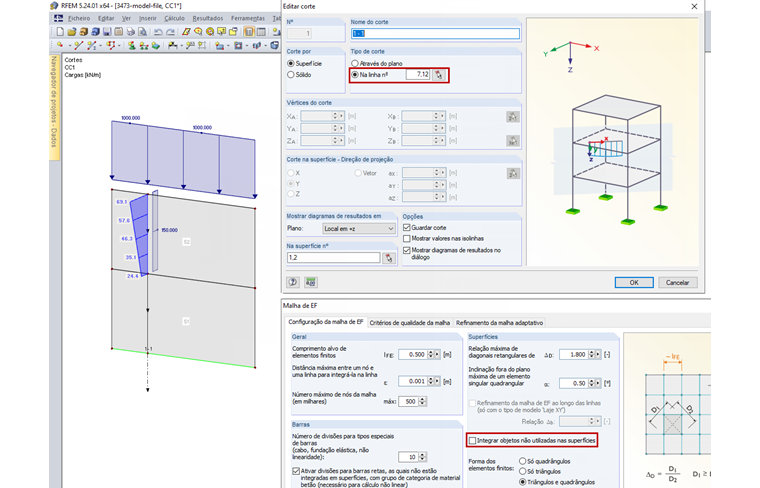

A Figura 01 mostra um corte definido nas linhas 7 e 12. A linha 7 não tem outra função para a superfície 1. Não é a linha de fronteira da superfície 1, nem tem um apoio ou uma carga. Na configuração da malha de EF, a caixa de seleção "Integrar objetos não utilizados nas superfícies" está desativada para que não sejam apresentados diagramas de resultados na linha 7. Por outro lado, a linha 12 é sujeita a uma carga, pelo que existem diagramas de resultados nesta linha. Se a caixa de seleção "Integrar objetos não utilizados nas superfícies" for selecionada, os diagramas de resultados também são apresentados na linha 7.

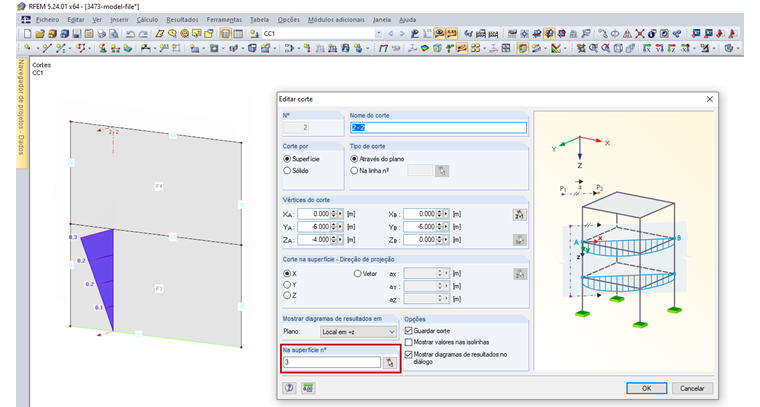

Se o corte percorrer várias superfícies, as respetivas superfícies têm de ser especificadas na secção "Na superfície n.º". A Figura 02 mostra um corte definido nas linhas 3 e 4. Na secção "Na superfície n.º" está especificada a superfície 3, de modo que os diagramas de resultados apenas são apresentados nesta superfície. A superfície 4 deveria ser especificada na secção "Na superfície n.º" para também serem apresentados os diagramas de resultados desta mesma superfície.
