No se visualizan los diagramas de resultados en todo el área de una sección a través de la superficie. ¿Por qué?

Respuesta

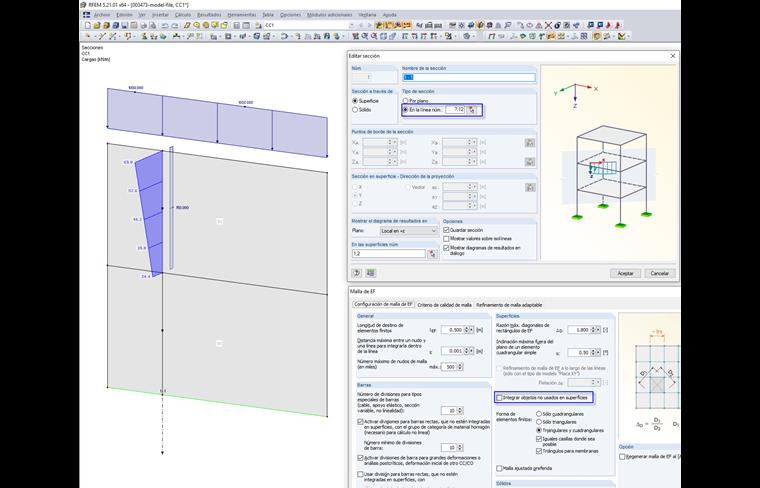

Si se ha definido la sección en una línea que no se utiliza, active la casilla de verificación "Integrar objetos no usados en superficies" en la configuración de la malla de EF. En la figura 01, se define una sección en las líneas 7 y 12. La línea 7 no tiene otra función para la superficie 1. No es ni la línea de contorno de la superficie 1, ni tiene un apoyo o una carga. En la configuración de la malla de EF, la casilla de verificación "Integrar objetos no usados en las superficies" está desactivada para que no se visualicen los diagramas de resultados en la línea 7. Por el contrario, se acentúa la línea 12 de modo que los diagramas de resultados se visualicen en esta línea. Si la casilla de verificación "Integrar objetos no usados en superficies" está activada, también se visualizan los diagramas de resultados en la línea 7.

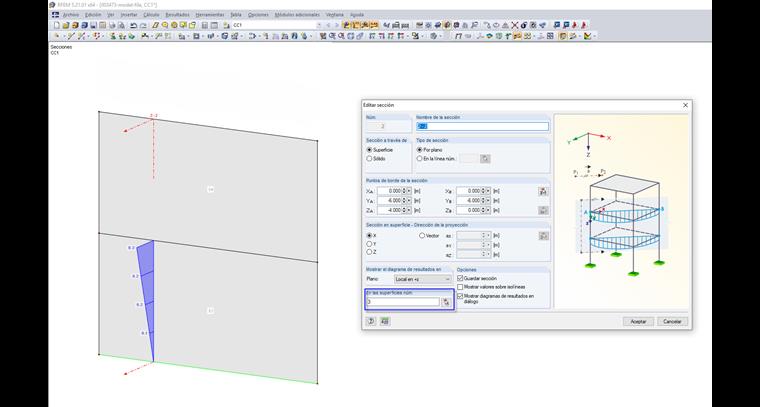

Si la sección atraviesa varias superficies, las superficies respectivas se tienen que especificar en la sección "En superficie núm." La figura 02 muestra una sección a través de las superficies 3 y 4. En la sección "En superficies núm." sólo se especifica la superficie 3 de forma que sólo se muestran los diagramas de resultados en esta superficie. La superficie 4 se debería especificar en la sección "Sobre superficies núm." para que los diagramas de resultados también se visualicen en este lugar.
