Risposta:
Se la sezione è stata definita su una linea inutilizzata, attivare la casella di controllo "Integra oggetti non utilizzati nelle superfici" in Impostazioni mesh EF.

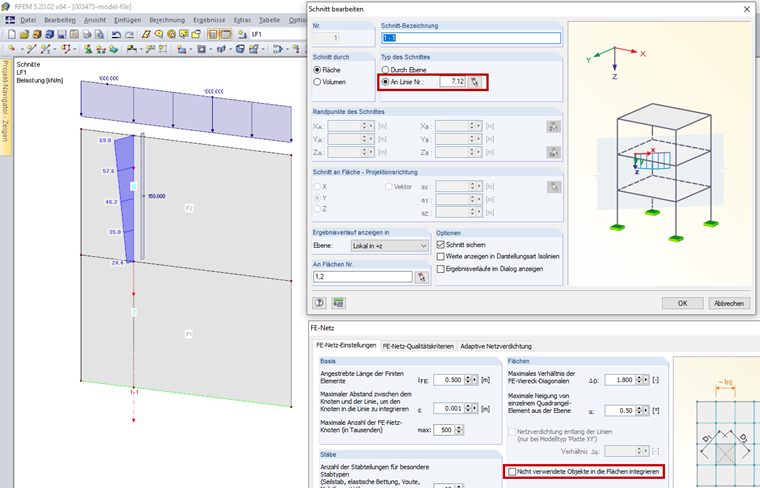

Im Bild 1 ist ein Schnitt an den Linien 7 und 12 definiert. Die Linie 7 hat für die Fläche 1 keine weitere Funktion. Diese ist weder Begrenzungslinie der Fläche 1, noch hat Sie ein Lager oder eine Last. In den FE-Netz-Einstellungen ist das Kontrollkästchen "Nicht verwendete Objekte in die Flächen integrieren" deaktiviert, so dass an der Linie 7 keine Ergebnisverläufe ausgegeben werden. Die Linie 12 ist hingegen belastet, so dass an dieser Linie Ergebnisverläufe angezeigt werden. Wird das Kontrollkästchen "Nicht verwendete Objekte in die Flächen integrieren" aktiviert, so werden auch an der Linie 7 Ergebnisverläufe angezeigt.

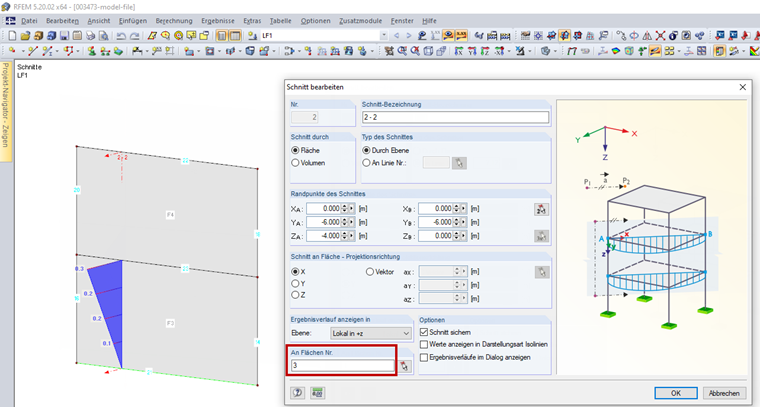

Falls der Schnitt durch mehrere Flächen verläuft, sind die betreffenden Flächen im Abschnitt "An Flächen Nr." anzugeben. Im Bild 2 ist ein Schnitt durch die Flächen 3 und 4 definiert. Im Abschnitt "An Flächen Nr." ist nur die Fläche 3 angegeben, so dass auch nur an dieser Fläche Ergebnisverläufe ausgegeben werden. Die Fläche 4 wäre im Abschnitt "An Flächen Nr." anzugeben, damit auch hier Ergebnisverläufe angezeigt werden.
