Sonja von Bloh 结果 RFEM

通过面的截面中不会显示截面的整个区域的结果图。 是什么原因?

回答

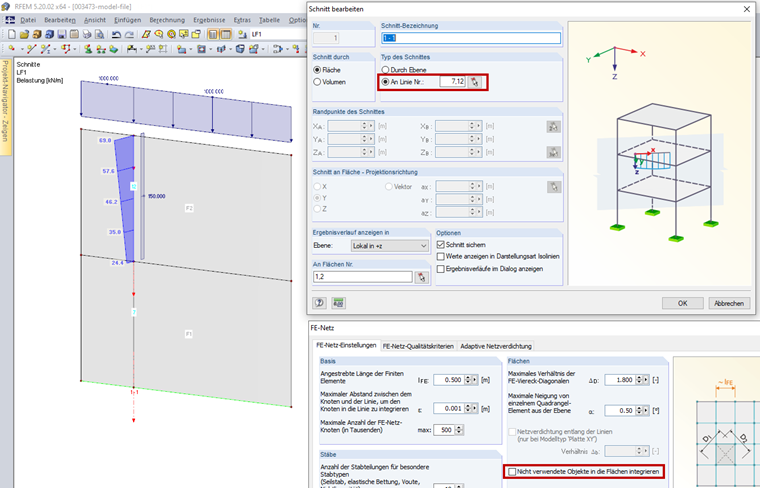

如果在未使用的线上定义了截面,则在有限元网格设置中激活“将未使用的对象集成到面上”复选框。 在图1中定义了第7和12行的截面。 对于面1没有其它功能。 它既不是面1的边界线,也不是支座或荷载。 在有限元网格设置中勾选了“将未使用的对象集成到面上”复选框,以便在第7行上不显示任何结果图。 这里第12行受到应力,因此在该行上显示结果图。 如果选中“将未使用的对象集成到面上”复选框,那么结果图也显示在第7行。

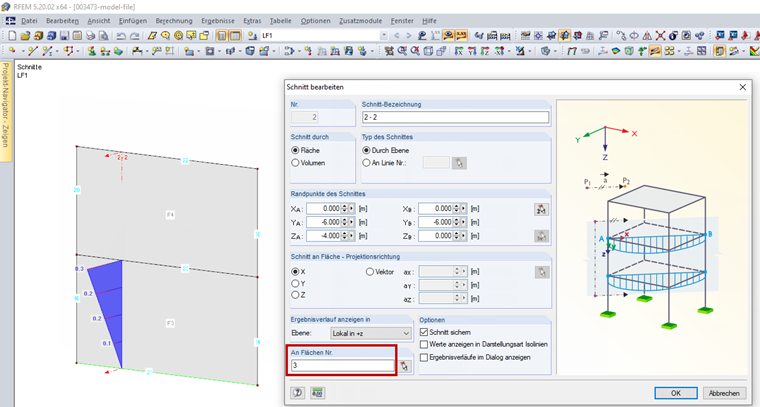

如果该截面穿过多个面,那么相应的面在“面上编号”中列出。部分指定。 图2显示的是面3和面4的截面。 在“在线表面编号”此外只对面3应用,所以结果图只显示在该面上。 面“4”在“面上的编号”一节中介绍。在这里显示结果图。
