Ответ:

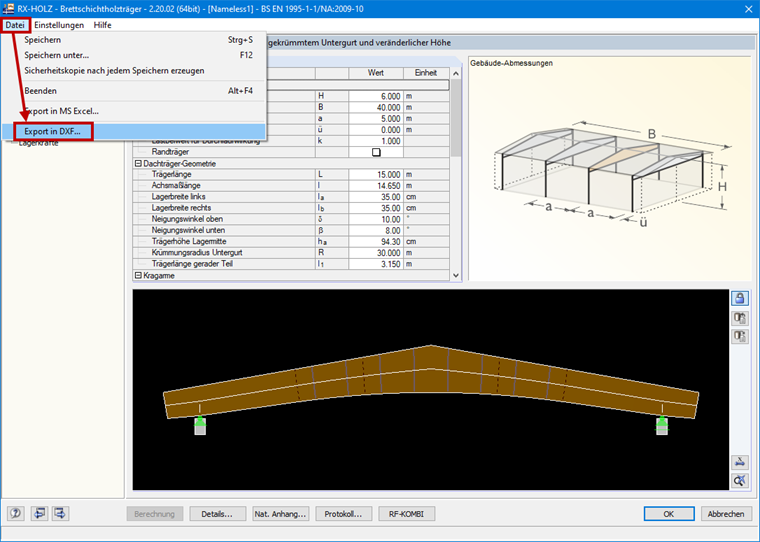

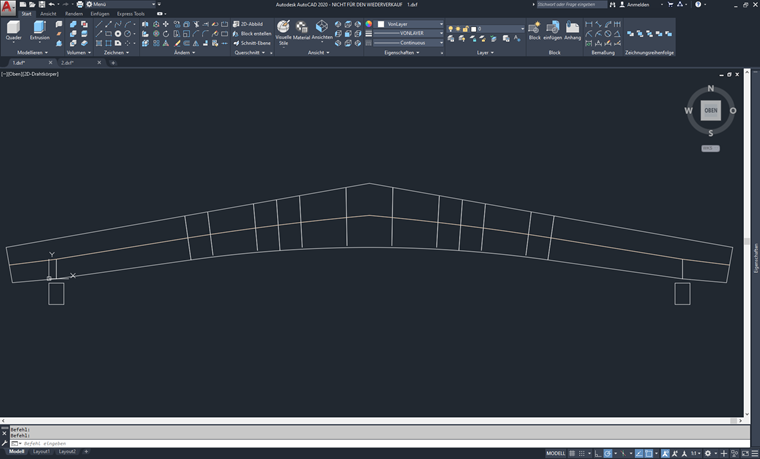

Да, Результат доступен в меню «Файл» → «Экспорт в DXF». Чтобы учесть возможные элементы жесткости, необходимо сначала выполнить расчет, а затем выполнить экспорт. В противном случае элементы жесткости не будут отображаться в DXF. Элементы, такие как узлы, опоры и геометрия, включены в разные слои и могут быть деактивированы в программе CAD по вашему желанию.
Вопрос
Можно ли в программе RX ‑ TIMBER Glued-Laminated Beam отобразить файл DXF с геометрией балки?
