问题

是否可以通过使用 RX‑TIMBER 胶合木梁程序显示梁几何形状的 DXF 文件?


回复:

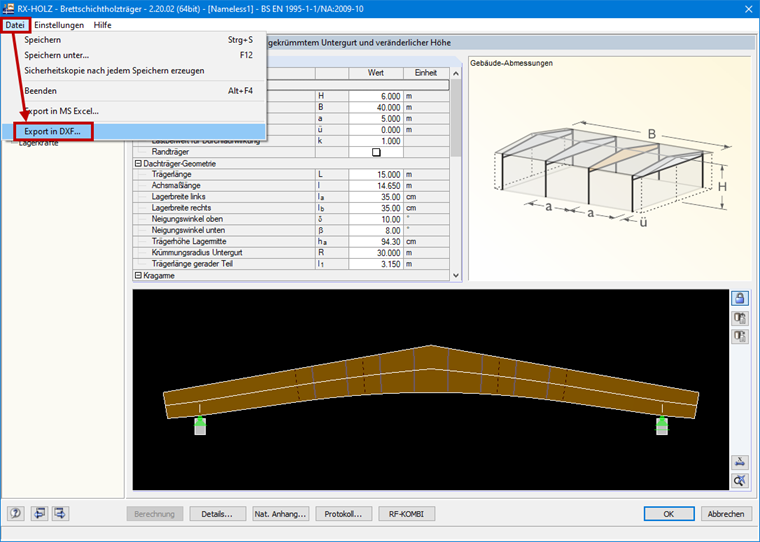

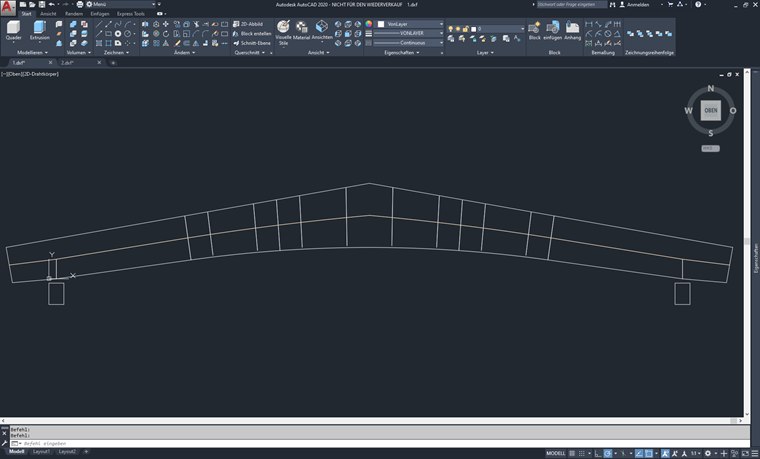

是的。 输出结果位于菜单文件 → 导出到 DXF 中。 为了也包括可能的加劲单元,必须先完成计算,然后导出。 否则,加劲单元将不会显示在 DXF 中。 这些单元,例如节点、支座和几何图形,都包含在不同的层中,可以根据需要在 CAD 程序中取消激活。
