Odpowiedź:

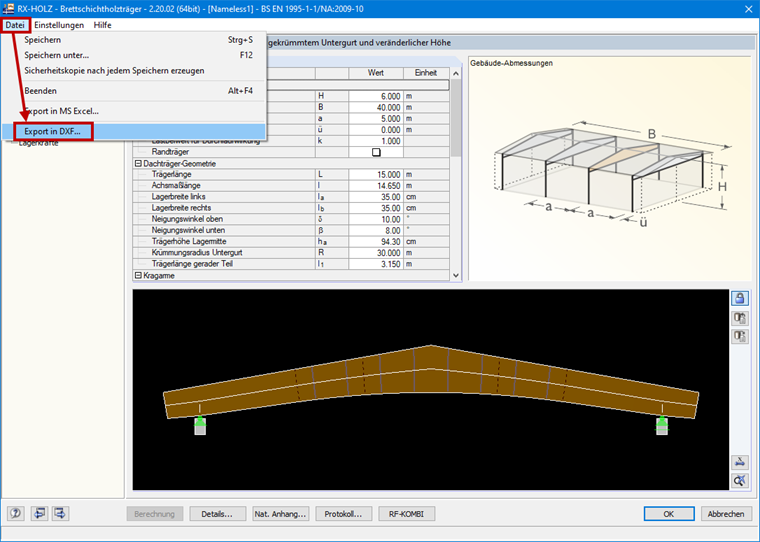

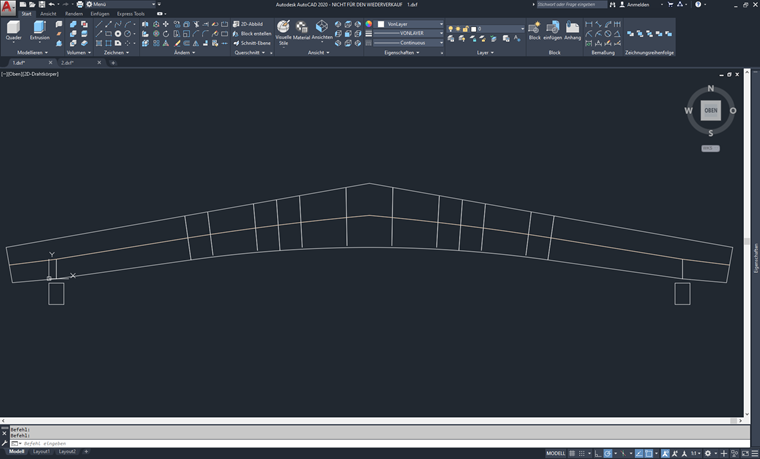

Tak, jest. Dane wyjściowe są dostępne w menu Plik → Eksportuj do DXF. Aby uwzględnić również ewentualne elementy usztywniające, należy najpierw zakończyć obliczenia, a dopiero później przeprowadzić eksport. W przeciwnym razie elementy usztywniające nie zostaną wyświetlone w pliku DXF. Elementy, takie jak węzły, podpory i geometria, są zawarte w różnych warstwach i można je dowolnie dezaktywować w programie CAD.
Pytanie
Czy za pomocą programu RX‑TIMBER Glued-Laminated Beam można wyświetlić plik DXF z geometrią belki?
