Odpověď:

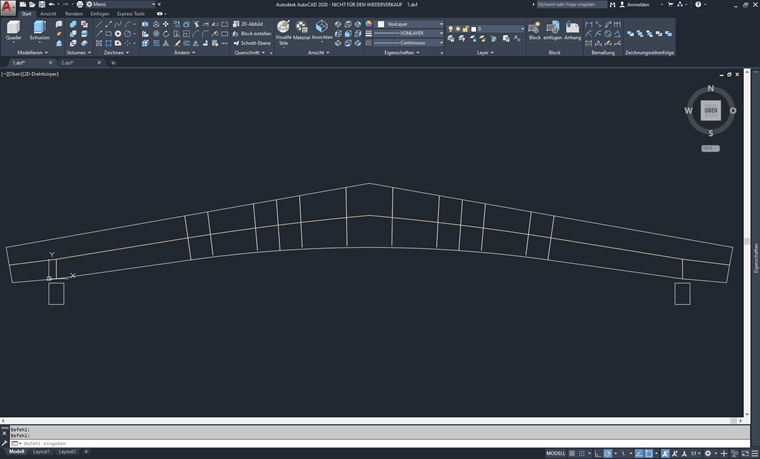

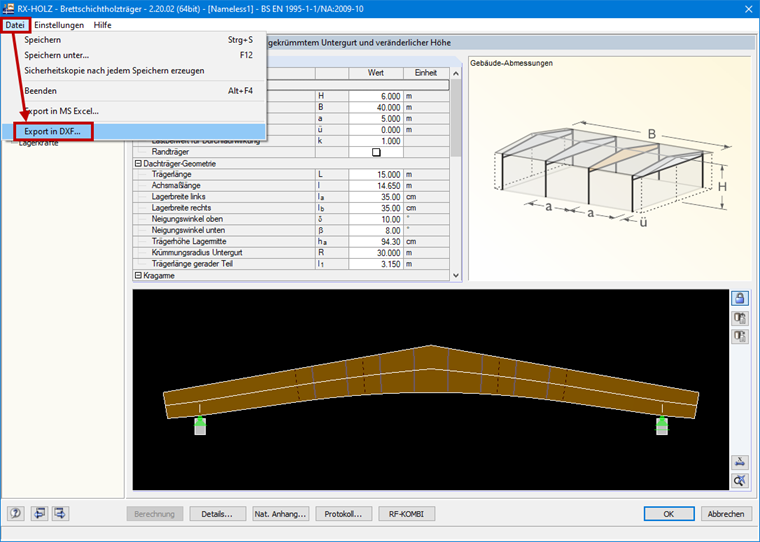

Ano, je i nadále možný. Výstup je k dispozici v nabídce Soubor → Exportovat do DXF. K eventuálnímu zahrnutí také výztužných prvků je třeba nejprve dokončit výpočet a následně provést export. V opačném případě se výztužné prvky v DXF nezobrazí. Prvky jako uzly, podpory a geometrie se zapisují do různých vrstev a v programu CAD lze je libovolně deaktivovat.
Dotaz
Mohu si vyexportovat soubor DXF geometrie nosníku z programu RX-TIMBER Glued‑Laminated Beam?
