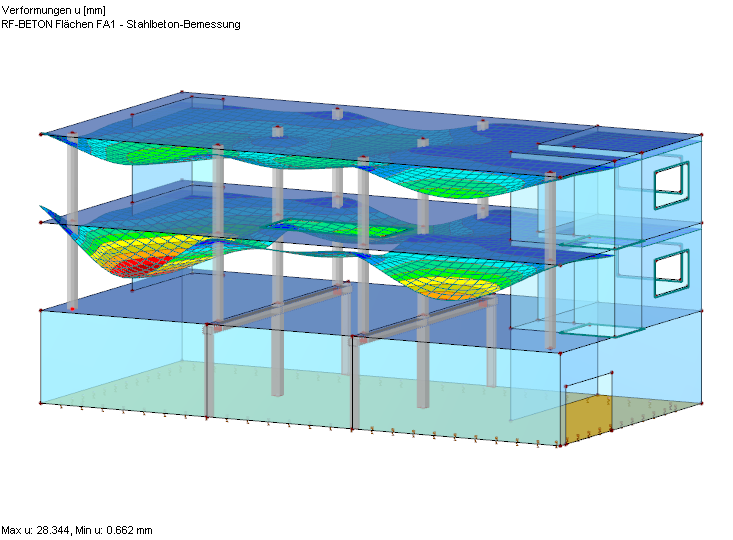

При сравнении расчета деформаций из дополнительного модуля RF-CONCRETE и другой расчетной программы я получаю разные результаты. В чем может быть причина?

Ответ

Различия, возникающие при определении деформаций в состоянии с трещинами, могут иметь различные причины. Мы обычно рекомендуем проверить следующие моменты:

Применяется ли одинаковый метод расчета?
В модуле RF-CONCRETE Deflect используется, например, метод аналитического расчета по норме EN 1992‑1‑1, 7.4.3,
в то время как в модуле RF-CONCRETE NL применяется метод физически нелинейного расчета.
Более подробную информацию о методах расчета затем можно найти в разделах 2.7 и 2.8 онлайн руководства дополнительного модуля RF-CONCRETE Surfaces (руководство доступно на английском языке).

Доступна ли та же исходная конструкция?
Когда в обоих расчетах рассматривается эквивалентная основная конструктивная система, дают результаты линейного расчета наилучшую сходимость. Линейно определенные деформации основного сочетания так должны быть приблизительно одинаковыми. Возможные различия в линейной деформации могут увеличиваться вследствие расчета деформаций, когда модель находится в состоянии с трещинами.

Учитываются ли одинаковые эффекты?

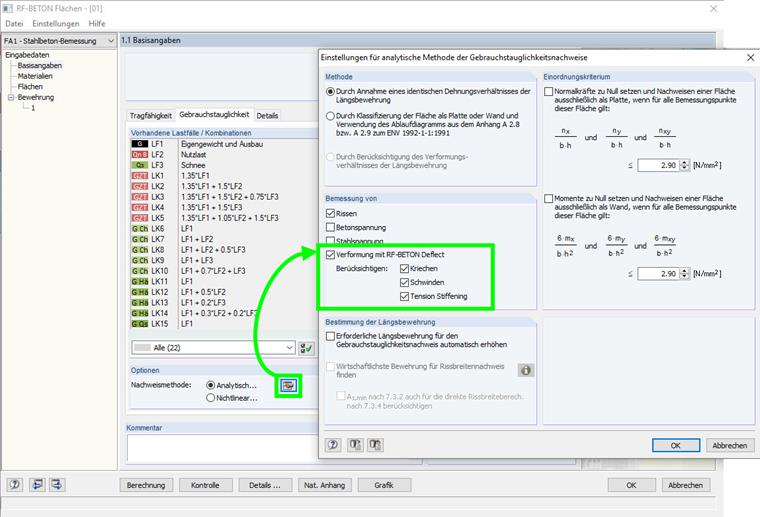

При сравнении всегда убедитесь, что в обоих расчетах учитывались одинаковые эффекты, такие как ползучесть или усадка (Рисунок 02).

Доступны ли те же исходные значения?

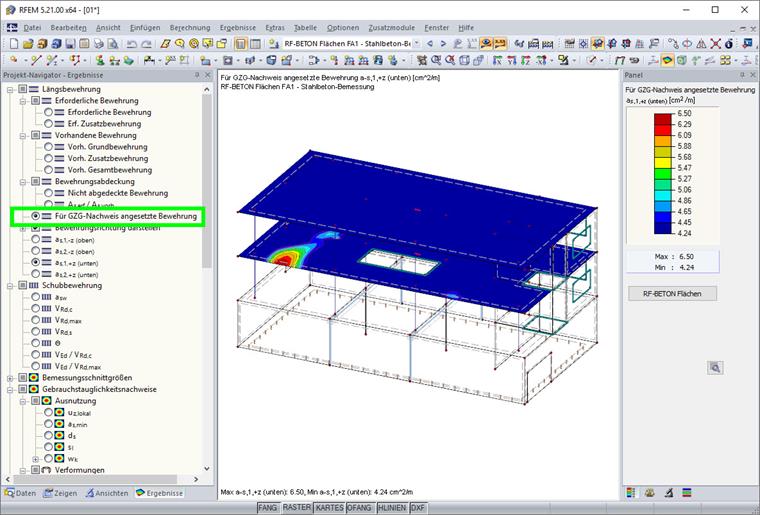

В связи с расчетом деформаций, необходимо также дополнительно проверить, доступны ли те же исходные значения. В данном случае необходимо обратить особое внимание на то, чтобы применяемая арматура (Рисунок 03) и плечо или защитный слой бетона имели одинаковые значения.

Если даже после этого обследования модели вы не смогли найти причину различия результатов, тогда, пожалуйста, свяжитесь с нашей линией техподдержки.
