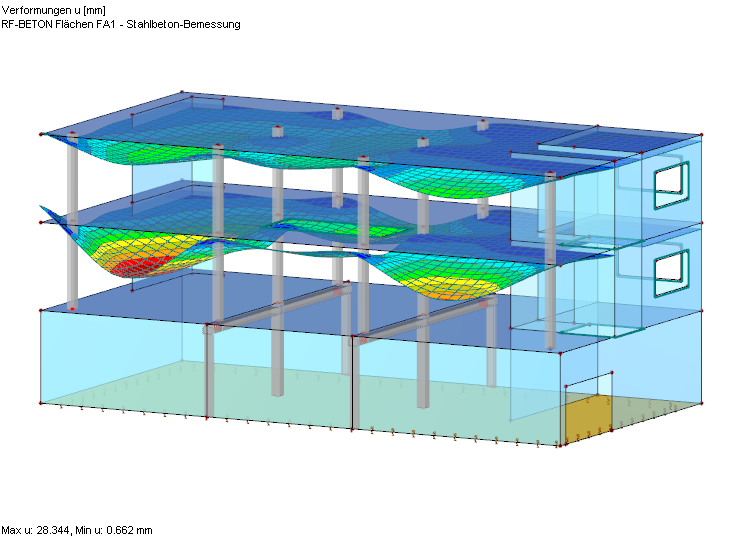

在附加模块RF-CONCRETE和另一个计算程序中进行的变形分析相比,得出的结果是不同的。 原因可能是什么?

回答

由确定在开裂状态下的变形产生的差异有不同的原因。 如果存在位移,应该检查以下几点:

是否使用相同的计算方法?
RF‑CONCRETE Deflect使用了按照规范EN 1992‑1‑1,7.4.3进行分析的方法。
RF-CONCRETE NL使用物理非线性分析方法。
您可以在RF-CONCRETE Surfaces手册的第2.7 章和2.8节中找到有关计算方法的更多信息。

是否具有相同的初始结构?
如果将下层结构视为等效,则采用最佳方法进行线性计算。 在线性计算中基础组合的变形应该是近似相等的。 线性变形的可能差异在开裂状态下可以通过进行变形分析来增加。

是否考虑了相同的问题?

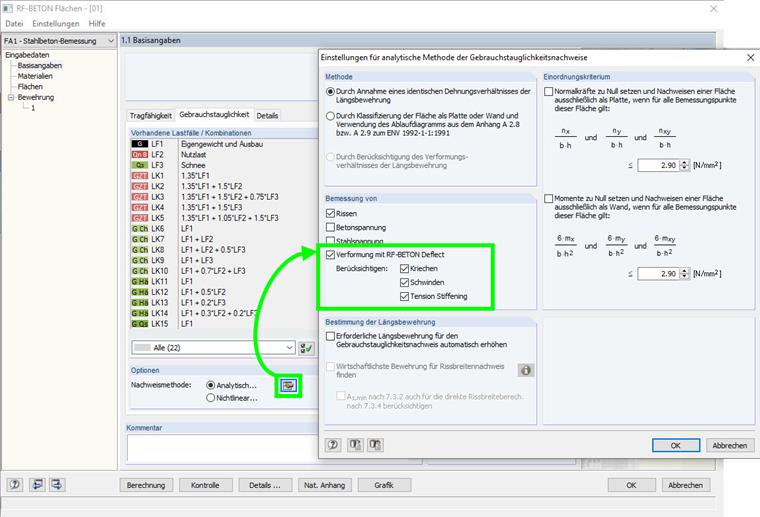

在进行比较时,必须考虑相同的效应,例如徐变和收缩(图02)。

是否有相同的初始值?

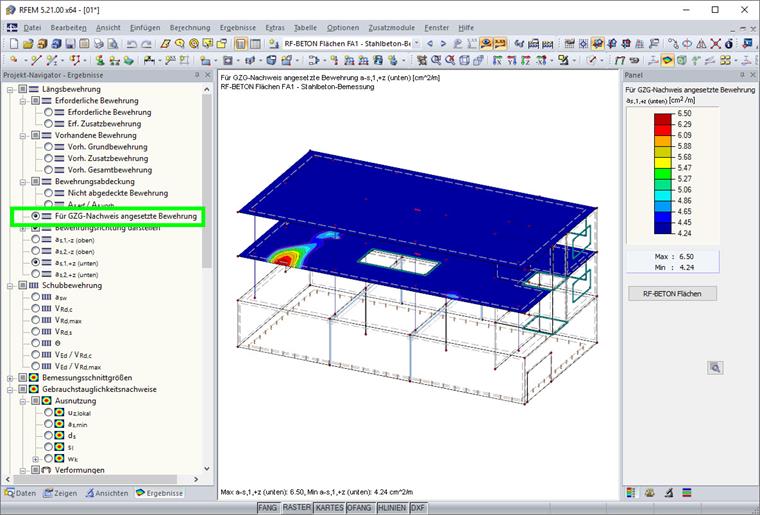

结合变形分析,应该进一步检查是否有相同的初始值。 特别要注意的是,所施加的配筋(图03)与杠杆和混凝土保护层相同。

如果在根本检查后仍找不到原因,请与我们的热线联系。
