Inne wyniki uzyskam, porównując analizę odkształceń w module dodatkowym RF ‑ CONCRETE i innym programie obliczeniowym. Jaki może być tego powód?

Odpowiedź

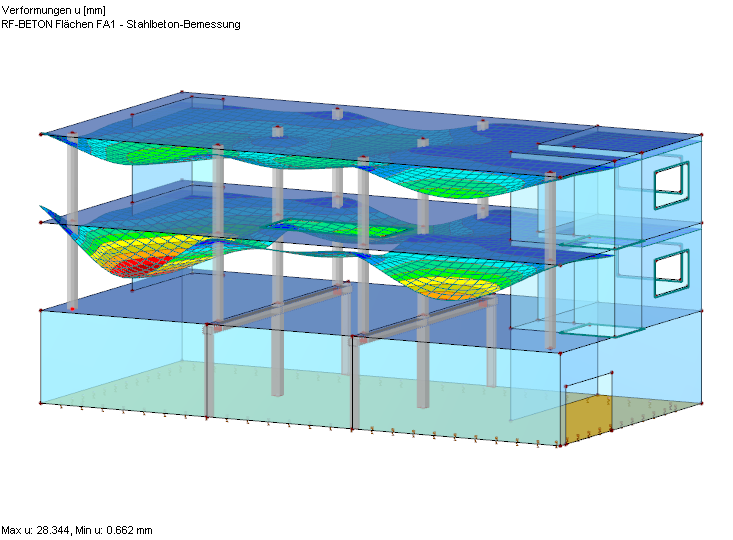

Różnice wynikające z określenia odkształcenia w stanie zarysowanym mogą mieć różne przyczyny. W przypadku odchyleń należy sprawdzić następujące punkty:

Czy stosowana jest ta sama metoda obliczeń?
RF ‑ CONCRETE Deflect wykorzystuje podejście analityczne zgodnie z EN 1992-1-1, 7.4.3.
RF ‑ CONCRETE NL wykorzystuje podejście do analizy nieliniowej fizycznie.
Więcej informacji na temat metod obliczeniowych można znaleźć w rozdziale 2.7 i rozdziale 2.8 instrukcji obsługi RF ‑ CONCRETE Surfaces.

Czy jest dostępna ta sama struktura początkowa?
W przypadku uznania bazowego układu konstrukcyjnego za równoważny w najlepszy sposób można uwzględnić wyniki obliczeń liniowych. Wyznaczone liniowo odkształcenie kombinacji leżącej poniżej powinno być w przybliżeniu równe. Ewentualne różnice w odkształceniu liniowym mogą się zwiększyć w stanie zarysowanym w związku z analizą odkształceń.

Czy uwzględniane są te same efekty?

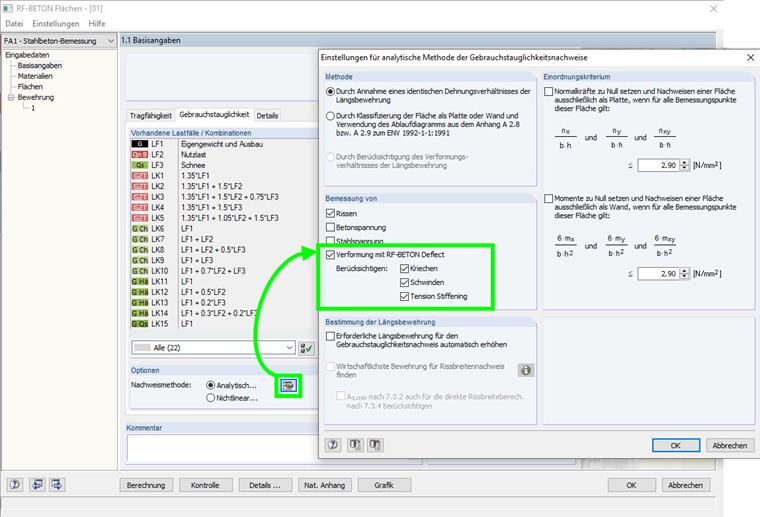

Podczas porównywania należy zwrócić uwagę na te same efekty, takie jak pełzanie i skurcz (zdjęcie 02).

Czy są dostępne te same wartości początkowe?

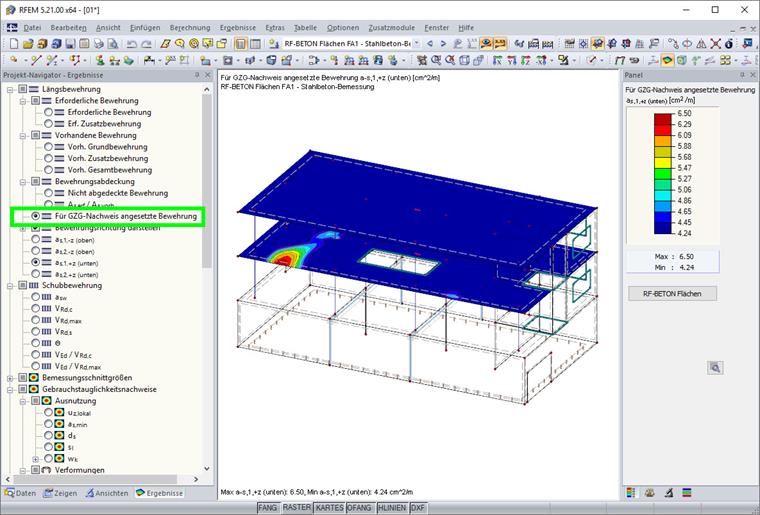

W związku z analizą deformacji należy dodatkowo sprawdzić, czy dostępne są te same wartości początkowe. W tym przypadku należy zwrócić uwagę na to, czy zastosowane zbrojenie (rys. 03) i ramię dźwigni są takie same, czy otulina betonowa.

Jeżeli po badaniu podstawowym nie można znaleźć przyczyny, prosimy o kontakt z naszą infolinią.
