FAQ 003514 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?

Odpověď

Rozdíly ve stanovení deformace ve stavu s trhlinami mohou mít různé příčiny. V případě odchylek by měly být zkontrolovány následující body:

Je použita stejná metoda výpočtu?
RF-CONCRETE Deflect používá analytickou metodu výpočtu podle EN 1992-1-1 7.4.3.
RF-CONCRETE NL používá fyzikálně nelineární metodu výpočtu.
Podrobnější informace o metodách výpočtu lze najít například v příručce RF-CONCRETE Surfaces v kapitole 2.7 a 2.8 (anglicky) .

Je k dispozici stejný výchozí systém?

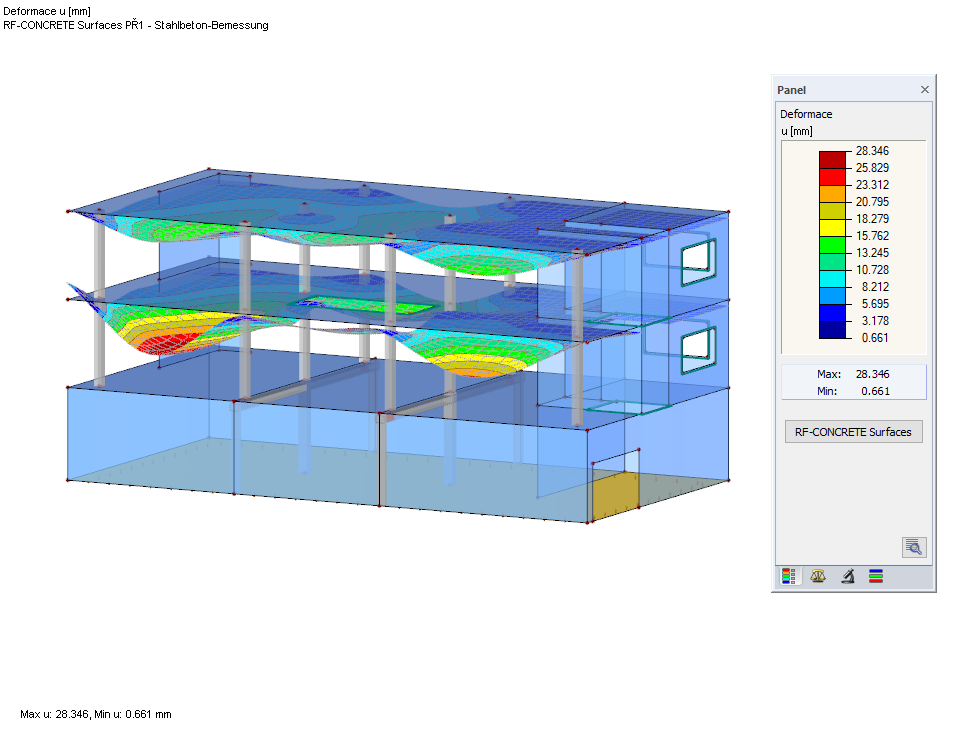

Aby mohl být základní systém považován za stejný, nechá se toto nejlépe posoudit na výsledcích lineárního výpočtu. Lineárně stanovená deformace základní kombinace by měla být přibližně stejná. Případné rozdíly v lineární deformaci se v souvislosti s analýzou deformací ve stavu s trhlinami mohou zvětšovat.

Zohledňují se stejné účinky?

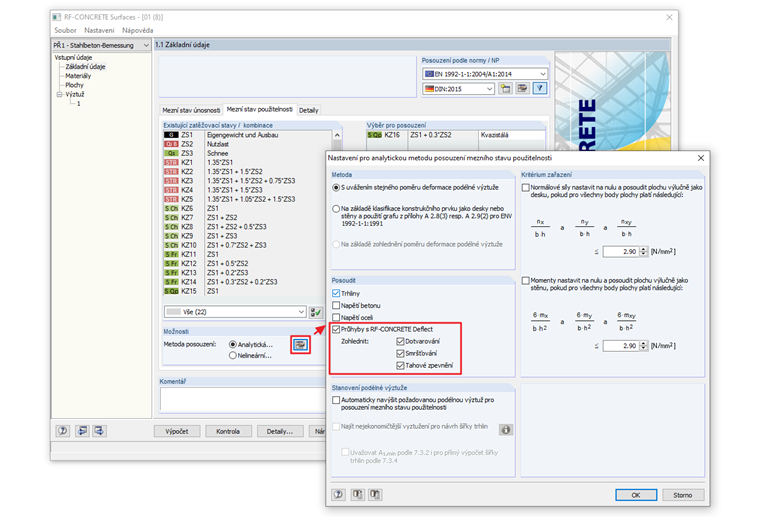

Při porovnávání je třeba dbát na to, aby byly zohledněny stejné účinky, jako např. dotvarování a smršťování (Obrázek 02).

Jsou k dispozici stejné vstupní hodnoty?

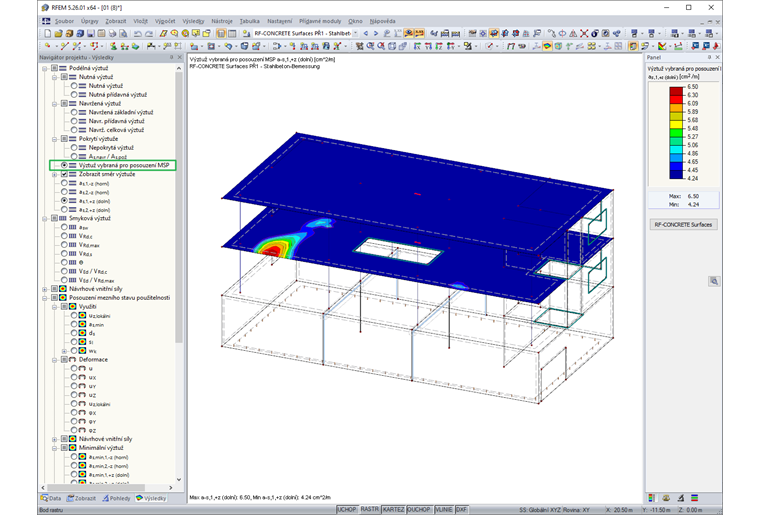

Kromě toho by v souvislosti s výpočtem deformací měla být provedena kontrola, zda jsou k dispozici stejné vstupní hodnoty. V tomto případě je potřeba zvláštní pozornost věnovat tomu, aby použitá výztuž (obrázek 03) a rameno resp. betonová krycí vrstva byly stejné.

Pokud byste příčinu po provedení kontroly nezjistili, obraťte se prosím na naši zákaznickou podporu.
