Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?

Antwort

Unterschiede bei der Ermittlung der Verformung im gerissenen Zustand können unterschiedliche Ursachen haben. Folgende Punkte sollten bei Abweichungen geprüft werden:

Wird das gleiche Berechnungsverfahren verwendet?
RF-BETON Deflect verwendet ein analytisches Berechnungsverfahren nach EN 1992-1-1 7.4.3.
RF-BETON NL verwendet ein physikalisch nichtlineares Berechnungsverfahren.
Genauere Informationen zu den Berechnungsverfahren finden sich zum Beispiel auch im RF-BETON Flächen Handbuch unter Kapitel 2.7 und 2.8.

Ist das gleiche Ausgangssystem vorhanden?
Ob das zugrundeliegende System als gleichwertig zu betrachten ist, lässt sich am besten an den Ergebnissen der linearen Berechnung betrachten. Die linear ermittelte Verformung der zugrundeliegenden Kombination sollte annähernd gleich sein. Etwaige Unterschiede bei der linearen Verformung können sich im Zusammenhang mit der Verformungsberechnung im gerissenen Zustand potenzieren.

Werden die gleichen Effekte berücksichtigt?
Bei einem Vergleich ist darauf zu achten, dass gleiche Effekte, wie z. B. Kriechen und Schwinden berücksichtigt werden (Bild 02).

Sind gleiche Eingangswerte vorhanden?
Des Weiteren wäre im Zusammenhang mit der Verformungsberechnung zu prüfen, ob gleiche Eingangswerte vorhanden sind. Hier ist vor allem darauf zu achten, ob die angesetzte Bewehrung (Bild 03) und der Hebelarm beziehungsweise die Betondeckung gleich ist.

Sollten Sie die Ursache nach der grundlegenden Prüfung nicht finden können, wenden Sie sich bitte an unsere Hotline.

Schlüsselwörter

Vergleich Programmvergleich Verformungsberechnung Zustand II Nichtlinear Unterschiede Ursache Frilo RIB D.I.E.

Downloads

RFEM-Beispieldatei

Schreiben Sie einen Kommentar...

0 Kommentieren

0 0

Kontakt

Kontakt zu Dlubal

Haben Sie Ihre Frage und Antwort gefunden? Wenn nicht, kontaktieren Sie uns über unseren kostenlosen E-Mail-, Chat- bzw. Forum-Support oder reichen Sie Ihre Frage mittels des Online-Formulars ein.

Individuelle Frage einreichen

+49 9673 9203 0

[email protected]

Gehe zu
Events
Videos
Modelle
Knowledge Base
Screenshots
Produkt-Features
Häufig gestellte Fragen
Kundenprojekte

Empfohlene Veranstaltungen

Eurocode 2 | Stahlbetontragwerke nach DIN EN 1992-1-1

Online-Schulung 24. Mai 2022 8:30 - 12:30 CEST

RFEM 6 | Studenten | Einführung in die Holzbemessung

Online-Schulung 24. Mai 2022 16:00 - 17:00 CEST

Eurocode 2 | Betonbauten nach DIN EN 1992-1-1

Online-Schulung 25. Mai 2022 8:30 - 12:30 CEST

31. Dresdner Brückenbausymposium (DBBS)

Seminar/Konferenz 7. Juni 2022 - 8. Juni 2022

Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9

Webinar 2. November 2021 14:00 - 15:00 CET

Glass Design mit Dlubal Software

Webinar 8. Juni 2021 14:00 - 14:45 CEST

Glasbemessung mit Dlubal-Software

Webinar 1. Juni 2021 14:00 - 14:45 CEST

RFEM - Zeitverlaufsanalyse einer Explosion

Zeitverlaufsanalyse einer Explosion in RFEM

Webinar 13. Mai 2021 14:00 - 15:00 EST

Holzbalken und Flächenstrukturen | Teil 2: Bemessung

Webinar 11. Mai 2021 14:00 - 15:00 CEST

Holzbau | Teil 1: Modellierung, Lasteingabe, Kombinatorik

Holzbalken und Flächenstrukturen | Teil 1: Modellierung, Lasteingabe, Kombinatorik

Webinar 4. Mai 2021 14:00 - 15:00 CEST

Stab- und Flächentragwerke aus Holz | Teil 2: Bemessung

Webinar 27. April 2021 14:00 - 14:45 CEST

Stab- und Flächentragwerke aus Holz | Teil 1: Modellierung, Lasteingabe, Kombinatorik

Webinar 20. April 2021 14:00 - 15:00 CEST

Platten- und Schalenbeulen mit Dlubal-Software

Webinar 30. März 2021 14:00 - 14:45 CEST

Plattenbeulen und Schalenbeulen mit Dlubal-Software

Webinar 23. März 2021 14:00 - 14:45 CET

CSA S16: 19 Stahlbemessung in RFEM

Webinar 10. März 2021 14:00 - 15:00 EST

Die häufigsten Anwenderfehler mit RFEM und RSTAB

Webinar 4. Februar 2021 14:00 - 15:00 CET

Die häufigsten Anwenderfehler mit RFEM und RSTAB

Webinar 28. Januar 2021 14:00 - 15:00 CET

Stabbemessung nach ADM 2020 in RFEM

Webinar 19. Januar 2021 14:00 - 15:00 EST

Schnittstellen in RFEM und RSTAB

Webinar 8. Dezember 2020 14:00 - 14:45 CET

Stabilitätsnachweis im Stahlbau mit RFEM und RSTAB

Webinar 1. Dezember 2020 14:00 - 14:45 CET

Weitere Veranstaltungen

Videos

Playlist anzeigen

Einladung zur Online-Schulung "Stahlbetonbau | Eurocode 2"

Länge 1:00 min

Bemessungslager in RFEM 6

Länge min

Übernahme der Objekteigenschaften eines anderen Stabes

Länge min

Bearbeitung der Bewehrung an Stabrepräsentanten

Länge min

Mauerwerksbemessung in RFEM 6

Länge 1:26 min

Webinar | Betonbemessung in RFEM 6 nach ACI 318-19

Länge 1:06:50 min

KB 001682 | Effektive Länge von X-Verbänden in RFEM 6 definieren

Länge 0:53 min

Exzentrische Stablasten in RFEM 6

Länge min

Modalanalyse | Lösungsmethoden für das Eigenwertproblem

Länge min

RFEM 6 Tutorial für Anfänger | 011 Lastfälle | Bemessungssituationen | Kombinationsassistent

Länge 4:33 min

Orthotropes Material

Länge min

Definition der unbedeckten Stabbewehrung

Länge min

Lokale Stabquerschnittsreduzierungen in RFEM 6

Länge min

Modifizierung von Stabendgelenken in der Bauzustandsanalyse

Länge min

Bemessung von Stahlbauten im Grenzzustand der Gebrauchstauglichkeit in RFEM 6

Länge min

Weitere Videos

Modelle zum Herunterladen

17x

Hallenrahmen mit Imperfektionen

10x

Hallenrahmen ohne Imperfektionen

12x

Zweifeldträger

28x

Stahlrahmen

26x

Singularität Einzellast

13x

Singularitätsknotenlager

14x

Nichtlineare Lager

10x

Zugprobe als Flächenmodell

14x

Leiter mit Reiblager

Durchlaufplatte

Rahmen mit Zugstäben

Aufgespannter Träger

Fester Stahlrahmen

Generierter Fachwerkbinder

82x

Stahlgelenkträger

78x

Einfeldträger

80x

Durchlaufträger aus Stahl

97x

Stahlfachwerk

68x

Eingespannter Träger mit Kragarm

83x

Rahmen mit Fachwerkstäben

Weitere Modelle zum Herunterladen

Beiträge aus der Knowledge Base

Neu

Modellierung von Mauerwerkskonstruktionen in RFEM 6

In diesem Beitrag wird gezeigt, wie innerhalb des Add-Ons Mauerwerksbemessung die Modellierung von Mauerwerkskonstruktionen möglich ist. Sie können Mauerwerkskonstruktionen direkt in RFEM 6 eingeben, modellieren und das Materialmodell für Mauerwerk mit allen gängigen RFEM-Add-Ons kombinieren. Dadurch wird eine Bemessung von Gesamtgebäudemodellen in Verbindung mit Mauerwerk ermöglicht.

Neu Bemessung von Stahlbetonstützen nach ACI 318-19 in RFEM 6 Neu Querschnittsklassifizierung in RFEM 6 nach EN 1993-1-1 Neu Bemessung von Aluminiumkonstruktionen in RFEM 6 nach Eurocode 9 Neu Modelle als Blöcke in RFEM 6 speichern

Weitere Beiträge aus der Knowledge Base

Screenshots

Verformungsberechnung exemplarisch

Berücksichtigung von Kriechen und Schwinden am Beispiel RF-BETON Deflect

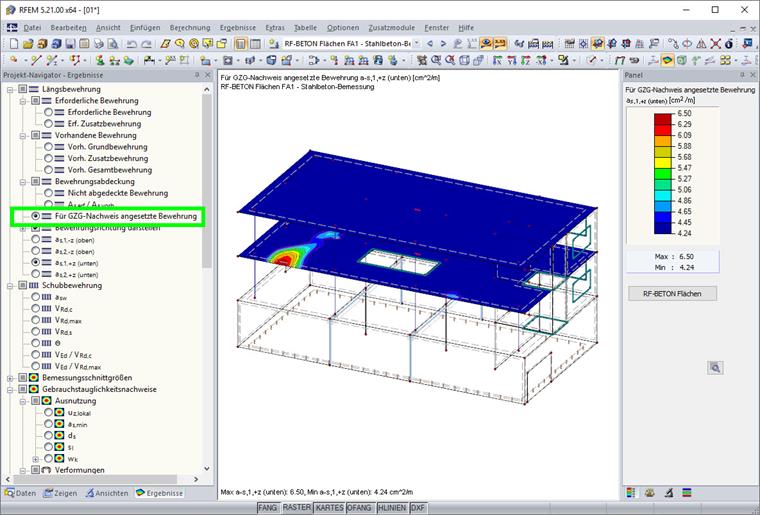

Für die Verformungsberechnung angesetzte Bewehrung
