Lorsque je compare l'analyse des déformations dans les modules RF-CONCRETE et un autre programme de calcul, je constate que les résultats sont différents. Pourquoi ?

Réponse

Les différences dans la détermination des déformations à l'état fissuré peuvent avoir des diverses causes. Vérifiez les aspects suivants :

La même méthode de calcul a-t-elle été utilisée ?
RF-CONCRETE Deflect utilise une méthode de calcul analytique selon la section 7.4.3 de l'EN 1992-1-1.
RF-CONCRETE NL utilise une méthode de calcul physique non linéaire.
Des informations plus détaillées sur les méthodes de calcul sont disponibles notamment aux chapitres 2.7 et 2.8 du manuel de RF-CONCRETE Surfaces.

Le système initialement entré est-il toujours le même ?
Les résultats du calcul linéaire sont les plus efficaces pour déterminer si le système sous-jacent doit être considéré comme équivalent. La déformation déterminée de manière linéaire de la combinaison sous-jacente doit être similaire. Toutes les différences au niveau des déformations linéaires peuvent être augmentées lors de l'analyse des déformations à l'état fissuré.

Les mêmes effets sont-ils pris en compte ?

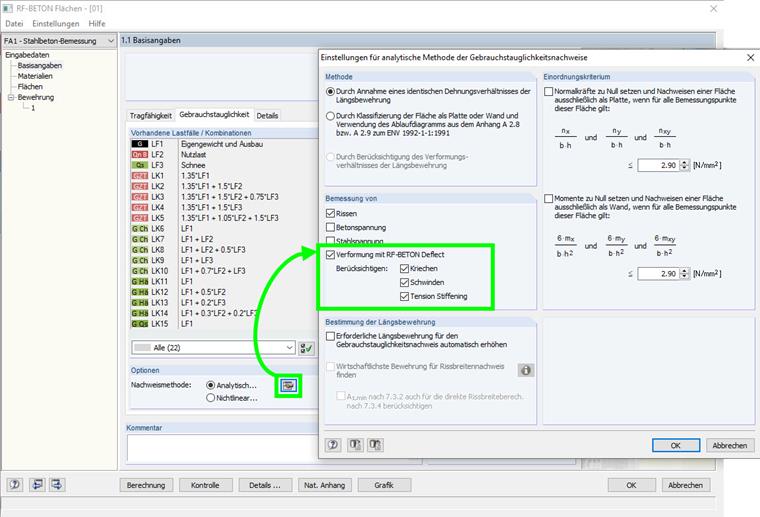

Lorsque vous comparez, assurez-vous que les mêmes effets, tels que le fluage et le retrait, sont pris en compte (Figure 02).

Les mêmes valeurs d'entrée sont-elles disponibles ?

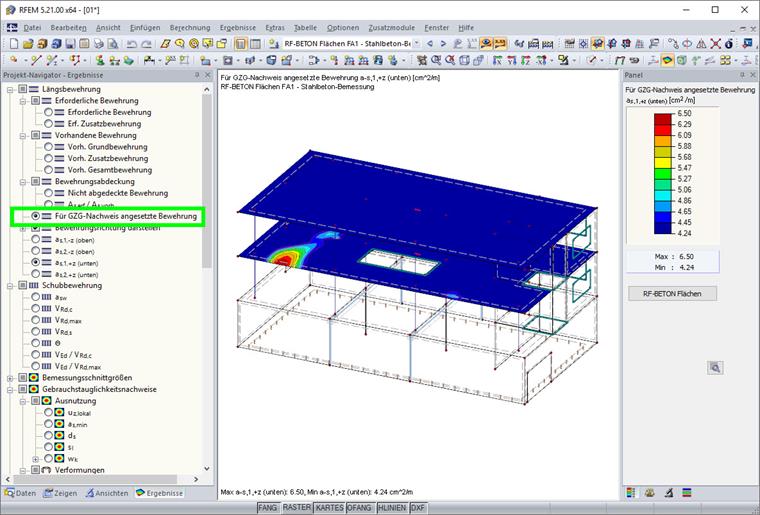

Il est nécessaire de vérifier si les mêmes valeurs d'entrée ont été utilisées lors du calcul des déformations. Vous devez également vérifier si les armatures appliquées (Figure 03) et le bras de levier ou le revêtement en béton sont identiques.

Si vous ne parvenez pas à trouver la cause de ces différences après avoir vérifié tous ces points, veuillez contacter notre service client.
