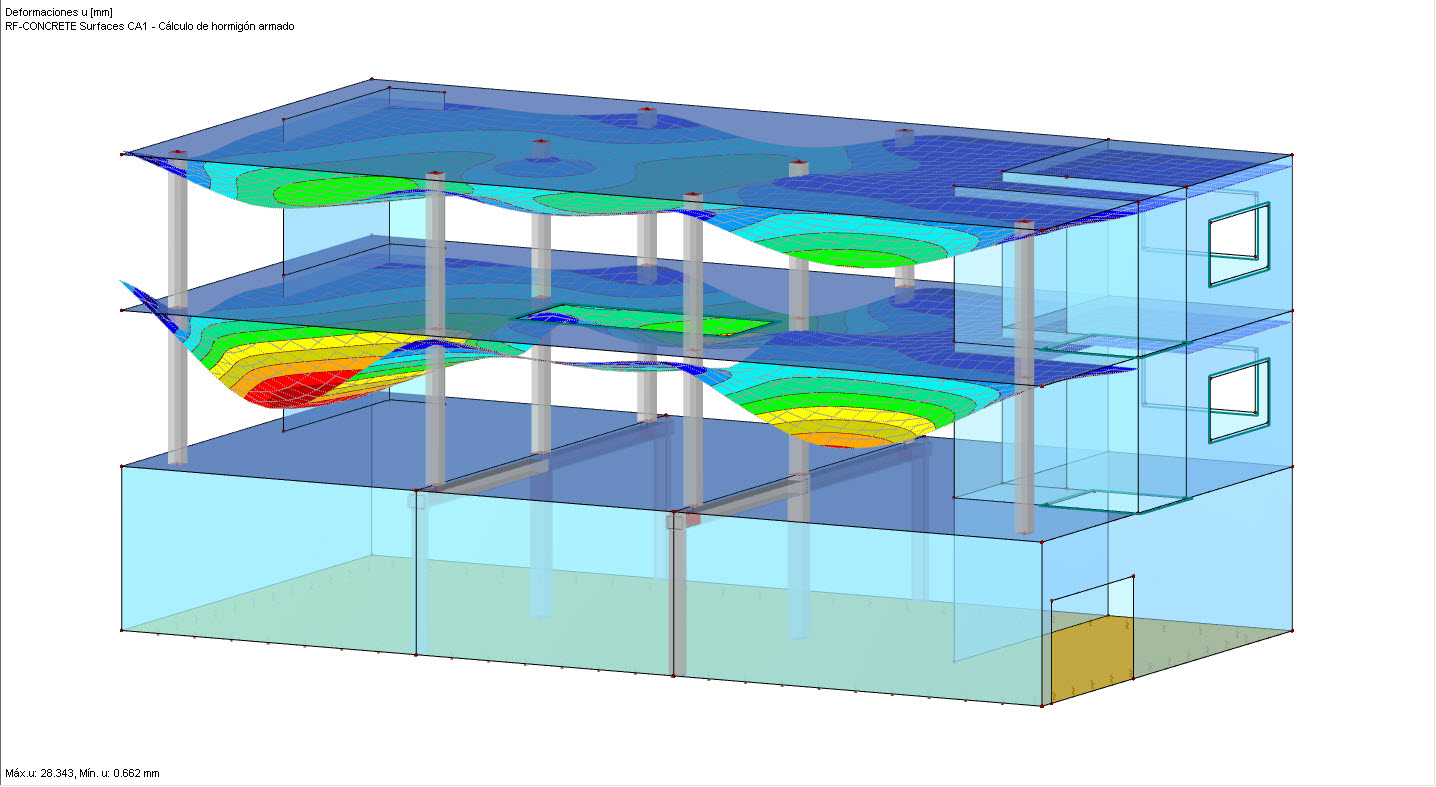

Cuando comparo el análisis de deformación en los módulos de RF-CONCRETE y otros programas de cálculo, obtengo resultados diferentes. ¿Cuál podría ser el motivo?

Respuesta

Las diferencias resultantes de la determinación de la deformación en el estado fisurado pueden tener varias causas. En el caso de desviaciones, debe comprobar los siguientes puntos:

¿Se ha aplicado el mismo método de cálculo?
RF-CONCRETE Deflect utiliza el enfoque de análisis analítico según EN 1992-1-1, 7.4.3.
RF-CONCRETE NL utiliza el enfoque del análisis físico no lineal.
Puede encontrar más información detallada sobre los métodos de cálculo, por ejemplo, en la guía de RF-CONCRETE Surfaces en el capítulo 2.7 y 2.8.

¿Está disponible la misma estructura inicial?
Si se considera el sistema estructural subyacente como equivalente, los resultados del cálculo lineal se pueden considerar de la mejor manera. La deformación determinada linealmente de la combinación subyacente debería ser aproximadamente igual. Las posibles diferencias en la deformación lineal se pueden aumentar en el estado fisurado en relación con el análisis de deformación.

¿Se tienen en cuenta los mismos efectos?

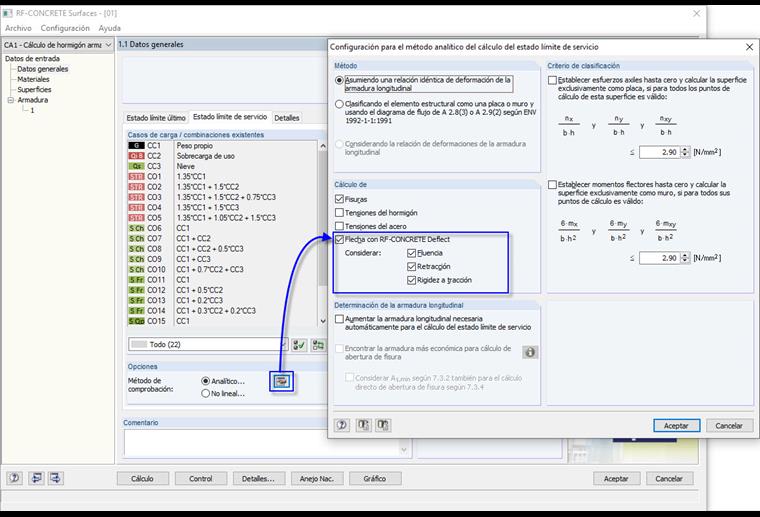

Al hacer una comparación, asegúrese de que se puedan tener en cuenta los mismos efectos, como por ejemplo, la fluencia y la retracción (figura 02).

¿Están disponibles los mismos valores iniciales?

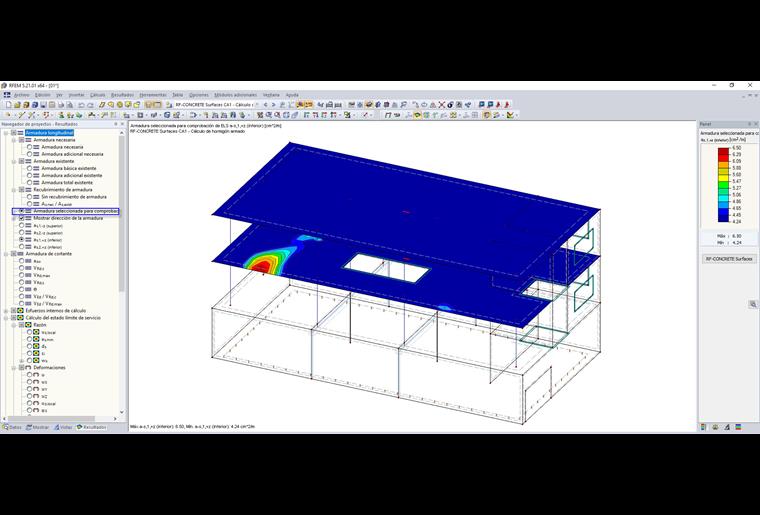

En relación con el análisis de deformación, debe comprobar si están disponibles los mismos valores iniciales. En este caso, se debe prestar especial atención al hecho de si la armadura aplicada (figura 03) y el brazo de palanca o la cubierta de hormigón son los mismos.

Si no puede encontrar la causa después del examen fundamental, comuníquese con nuestra línea directa.
