Я хочу выполнить расчет на потерю устойчивости деревянных компонентов с несовершенствами и внутренними силами по методу второго порядка. Достаточно ли просто активировать данную функцию в разделе «Подробности» дополнительного модуля RF‑/TIMBER Pro или необходимо выполнить какие-то дополнительные настройки?

Ответ

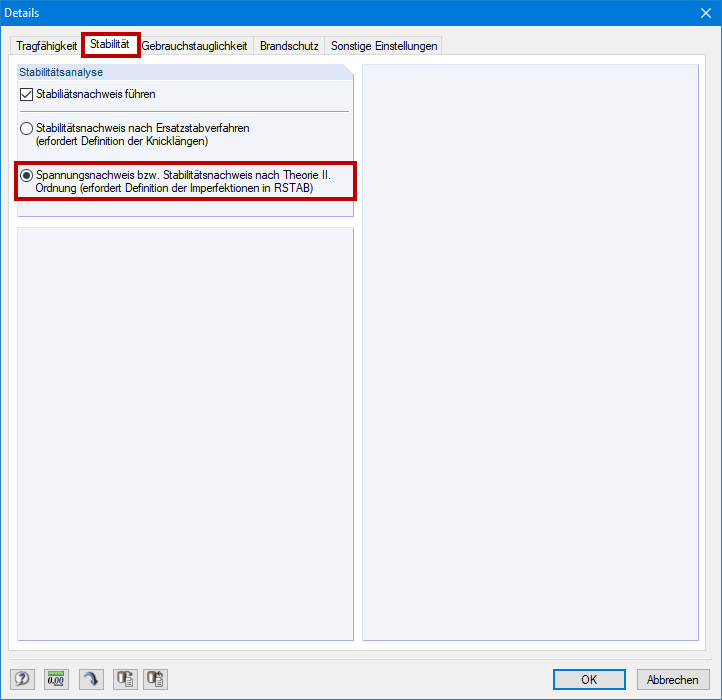

Настройка на Рисунке 01 управляет воздействием только на расчетной стороне. Это значит, что после активации данной функции, расчеты потери устойчивости в окне «Расчетные длины» деактивируются. Таким образом, будет выполнен только расчет на потерю устойчивости плоской формы изгиба.

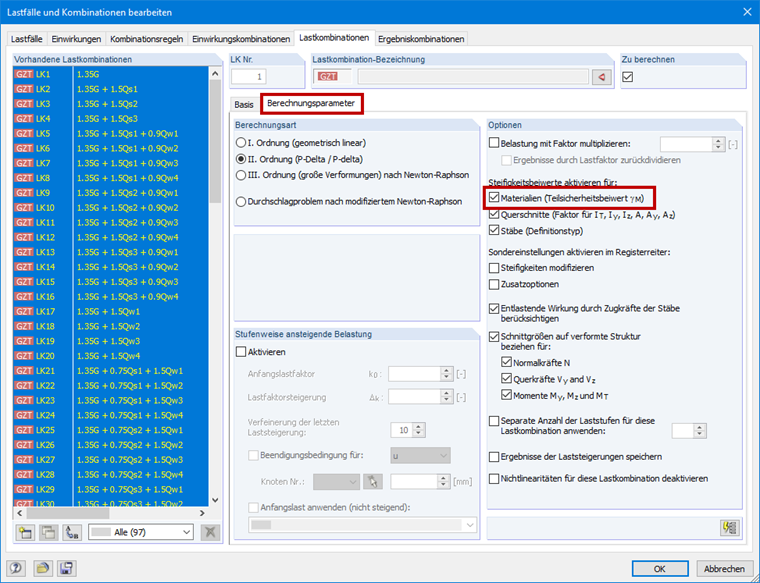

Чтобы выполнить расчет с расчетными значениями жесткостей затем необходимо уменьшить их на частичный коэффициент надежности по [1]. Для этого выберите в параметрах расчета отмеченную опцию (см. Рисунок 02).

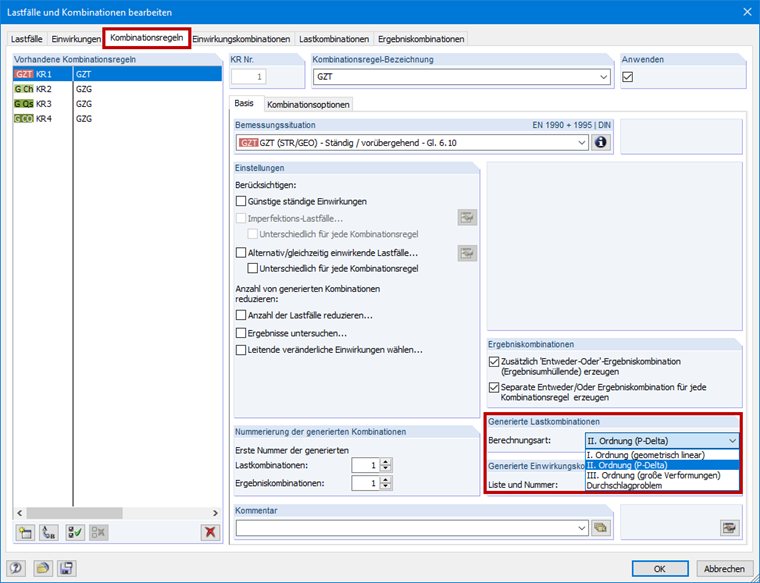

При использовании автоматических сочетаний для нормы EN 1990 + EN 1995 потом данная настройка автоматически активируется в сочетаниях для ПС 1г по методу второго порядка. В случае сочетаний для ПС 2г и сочетаний, созданных в соответствии с линейным статическим расчетом, она наоборот автоматически отключается. Тем не менее сочетания присваиваются автоматически только на основе выбранного метода расчета во вкладке «Правила комбинирования» (см. Рисунок 03).

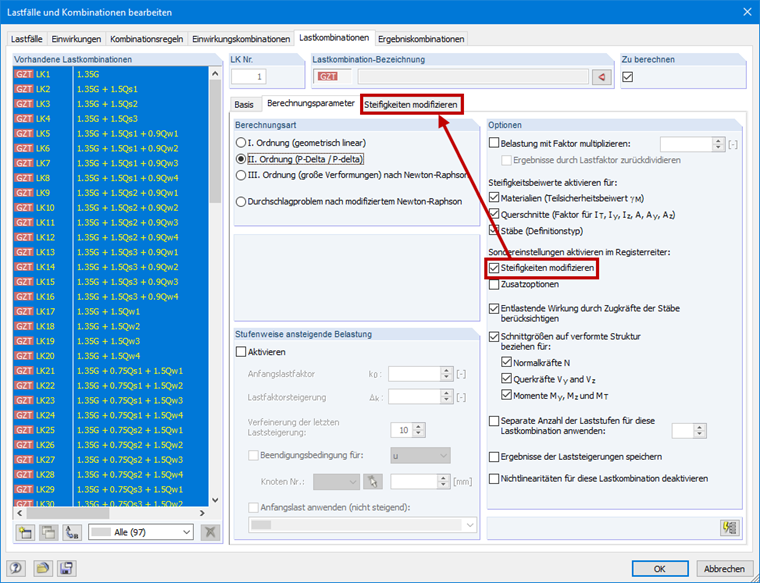

Так что, если вы хотите рассчитать жесткости компонентов с помощью 5% квантиля параметров жесткости, разделенного на частичный коэффициент надежности, тогда необходимо дополнительно активировать в параметрах расчета и функцию «Изменить жесткости», а затем изменить жесткости вручную.

Ключевые слова

Расчет по теории 2-го порядка Потеря устойчивости Нелинейный расчет Деревянные конструкции Теория второго порядка

Литература

[1]   Eurocode 5: Design of timber structures - Part 1-1: General - Common rules and rules for buildings; EN 1995-1-1:2010-12
