我想根据二阶理论对有缺陷和内力的木结构构件进行弯曲屈曲验算。 在附加模块RF‑/TIMBER Pro的详细信息中激活该选项是否足够,或者是否需要进行其他设置?

回答

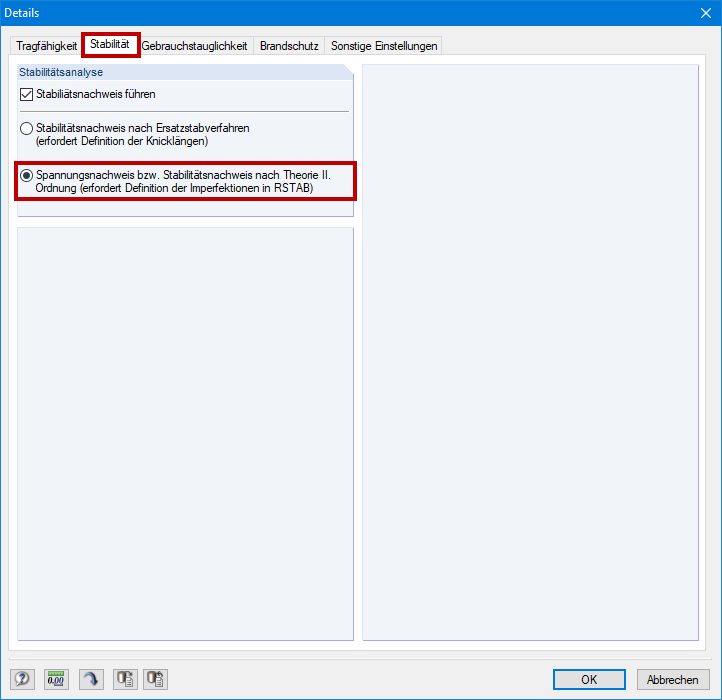

图01中的设置仅在设计侧控制效果。 在激活该功能后,在“有效长度”窗口中停用屈曲验算。 因此仅进行弯扭屈曲分析。

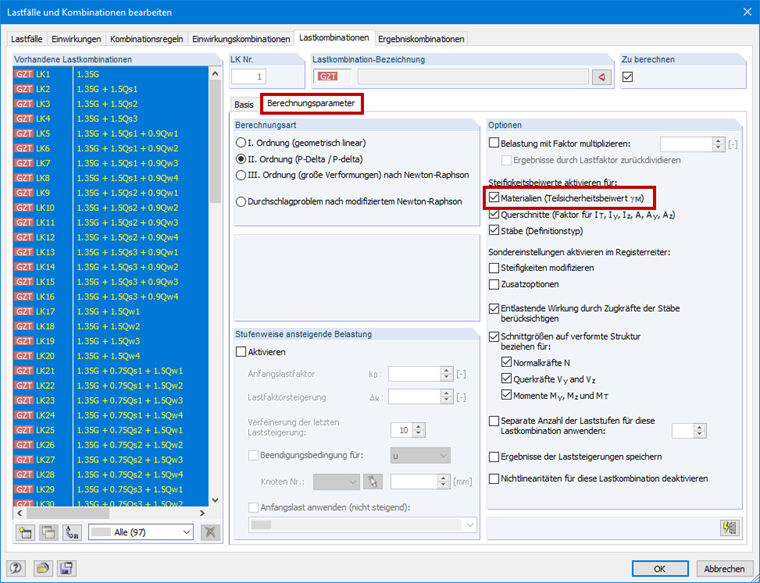

为了进行刚度设计值的计算,必须按照[1]进行折减,使其小于部分安全系数。 为此,在计算参数中选择突出显示的选项(见图02)。

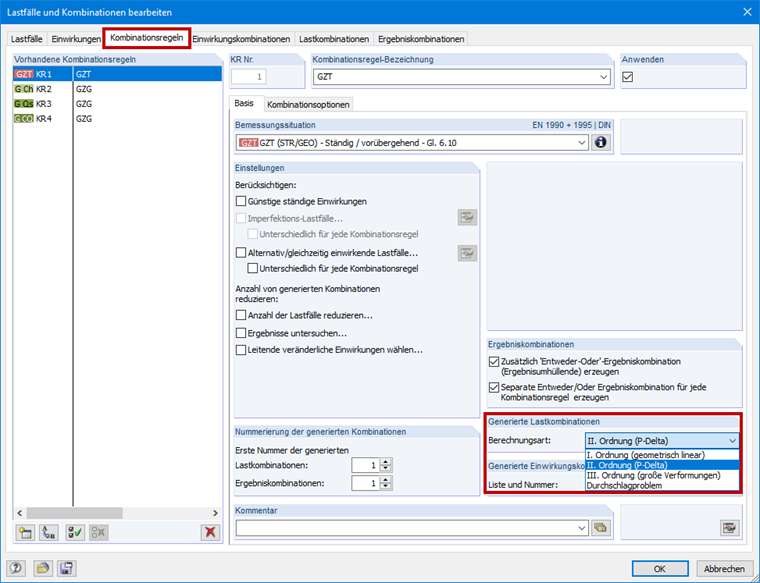

如果自动连接组合用于规范EN 1990 + EN 1995,则该设置在ULS的组合中根据二阶分析自动激活。 对于SLS组合和根据线性静力分析生成的组合,该选项将被自动停用。 但是只有在“组合表达式”选项卡中的分析方法自动定义了组合(见图03)。

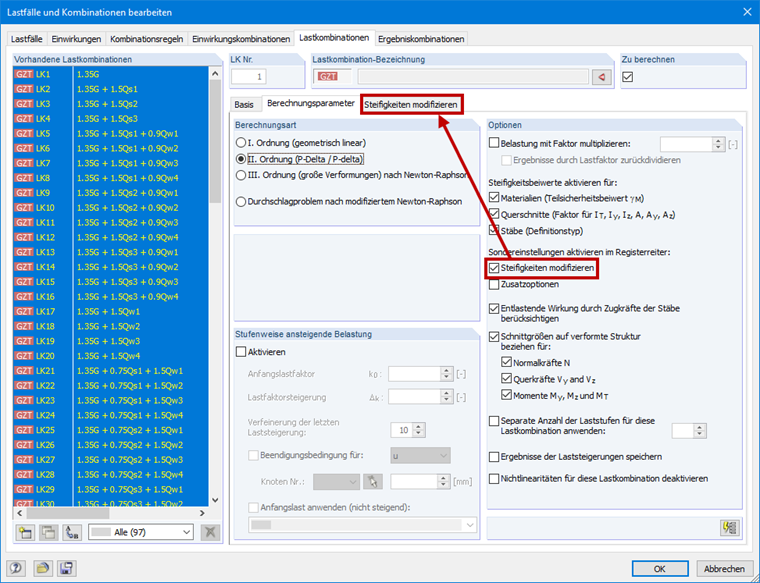

如果想要通过将刚度参数的5%分位数除以分项系数就可以计算构件刚度,那么必须在计算参数中激活“修改刚度”选项,并手动修改刚度。

关键词

二阶分析 稳定性 二阶分析 木结构 二阶分析

参考文献

[1]   Eurocode 5: Design of timber structures - Part 1-1: General - Common rules and rules for buildings; EN 1995-1-1:2010-12
