Me gustaría llevar a cabo un análisis del pandeo lateral para componentes de madera con imperfecciones y los esfuerzos internos según el análisis de segundo orden. ¿Es suficiente con activarlo en los detalles del módulo adicional RF-/TIMBER o se necesitan otros ajustes?

Respuesta

El ajuste en la figura 01 solo controla la influencia en el lado del cálculo. Después de activar esta función, se desactivan los cálculos de pandeo en la ventana "Longitudes eficaces". Por lo tanto, solo se realiza un análisis de pandeo lateral.

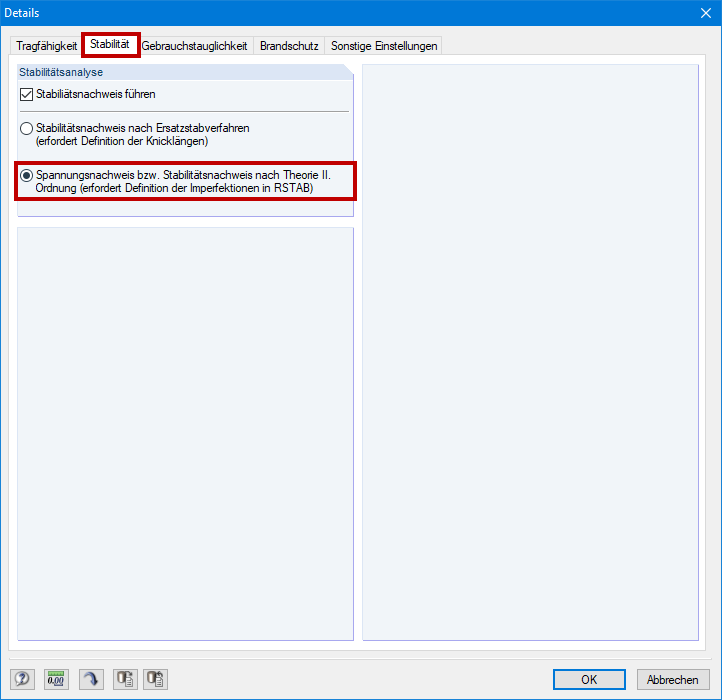

Figura 01 - Configuración detallada en el módulo adicional RF-/TIMBER Pro

Para calcular con los valores de cálculo de las rigideces, tienen que reducirse por el factor de seguridad parcial según [1]. Para ello, seleccione la opción resaltada en los parámetros de cálculo (ver figura 02).

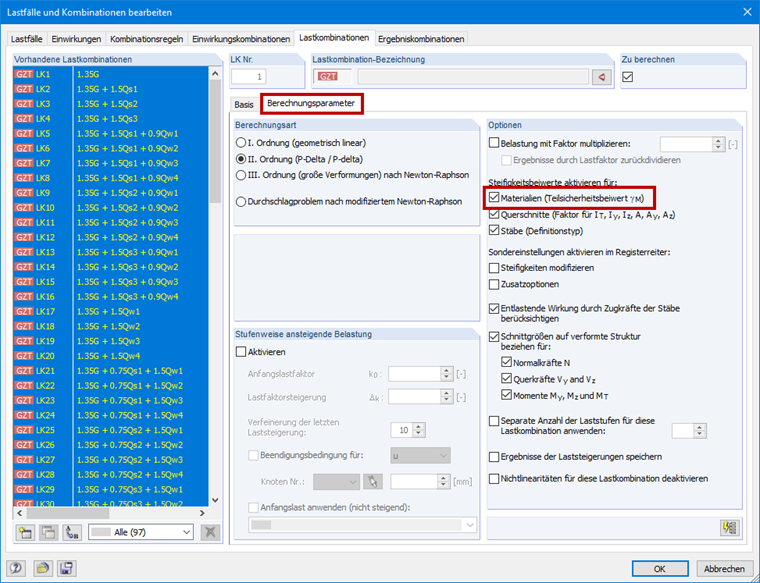

Figura 02 - Reducción de la rigidez debida al coeficiente parcial de seguridad

Si se ha utilizado la combinación automática para la norma EN 1990 + EN 1995, la configuración se activa automáticamente, según el análisis de segundo ordena, para ELU en las combinaciones respectivas. Esta opción se desactiva automáticamente para las combinaciones con ELS, asçi como para las combinaciones que se han generado según el análisis estático lineal. Sin embargo, la asignación automática solo se realiza por medio del tipo de cálculo en la ventana "Expresiones de combinación" (ver figura 03).

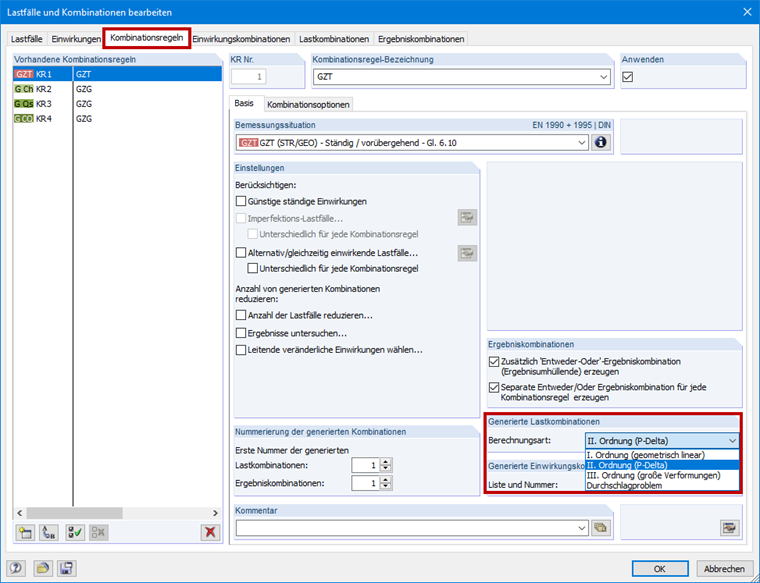

Figura 03 - Método de análisis de combinaciones

Si desea calcular la rigidez de los componentes con el valor cuantil del 5% de los parámetros de rigidez dividido por el coeficiente parcial de seguridad, debe activar adicionalmente la función "Modificar rigidez" en los parámetros de cálculo y modificarla manualmente.

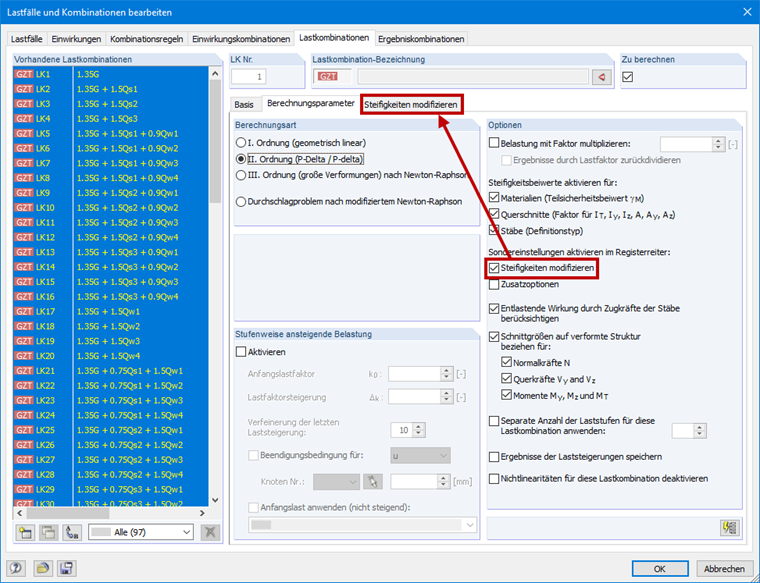

Figura 04 - Modificar la rigidez para combinaciones de cargas

Palabras clave

Análisis de segundo orden Pandeo Análisis de estabilidad Estructuras de madera Método de la barra equivalente

Referencia

[1]   Eurocódigo 5: Proyecto de estructuras de madera. Parte 1-1: Reglas generales y reglas para edificación; versión alemana EN 1995-1-1:2004 + AC:2006 + A1:2008. Beuth Verlag GmbH, Berlin, 2008.
