Chtěl bych provést posouzení na ohyb boulení u dřevěných prvků s imperfekcemi a vnitřními silami podle teorie druhého řádu. Je to dostatečné pro aktivaci v Detailech přídavného modulu RF-/TIMBER Pro nebo je nutné provést další nastavení?

Odpověď

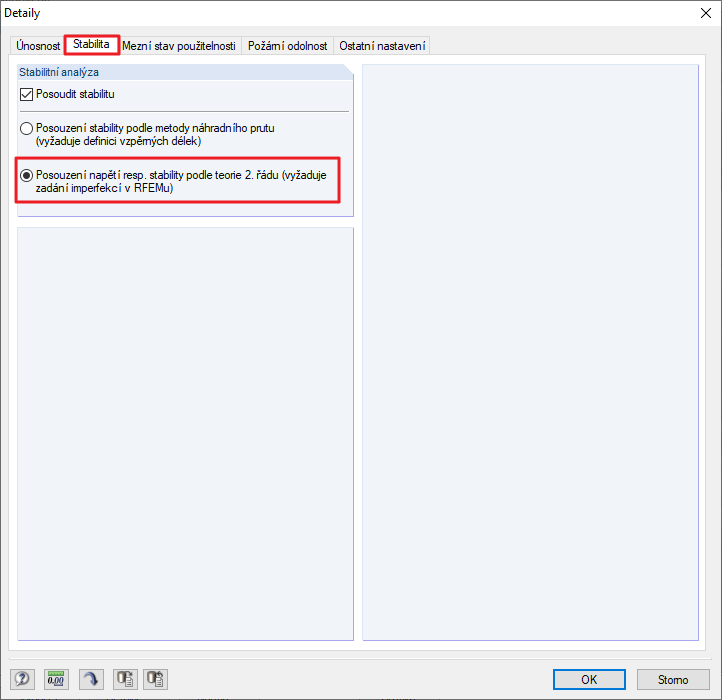

Nastavení na obr. 01 má vliv pouze na straně posouzení. Po aktivaci této funkce budou posouzení vzpěru v okně „Účinné délky“ deaktivována. Provede se tedy pouze posouzení na klopení.

Obr. 01 - Detailní nastavení v přídavném modulu RF- / TIMBER Pro

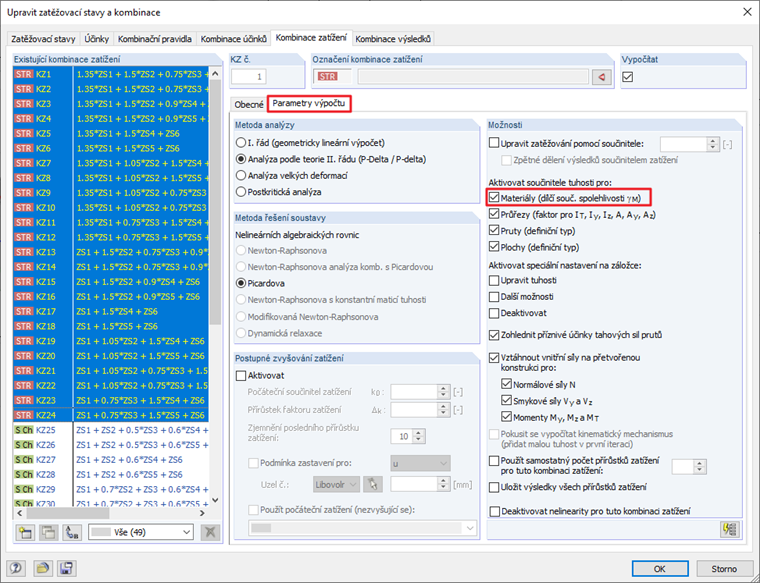

Aby bylo možné počítat s návrhovými hodnotami tuhostí, je třeba je snížit podle dílčího součinitele spolehlivosti podle [1] . Za tímto účelem v parametrech výpočtu vybereme zvýrazněnou volbu (viz Obrázek 02).

Obr. 02 - Snížení tuhosti vlivem dílčího součinitele spolehlivosti

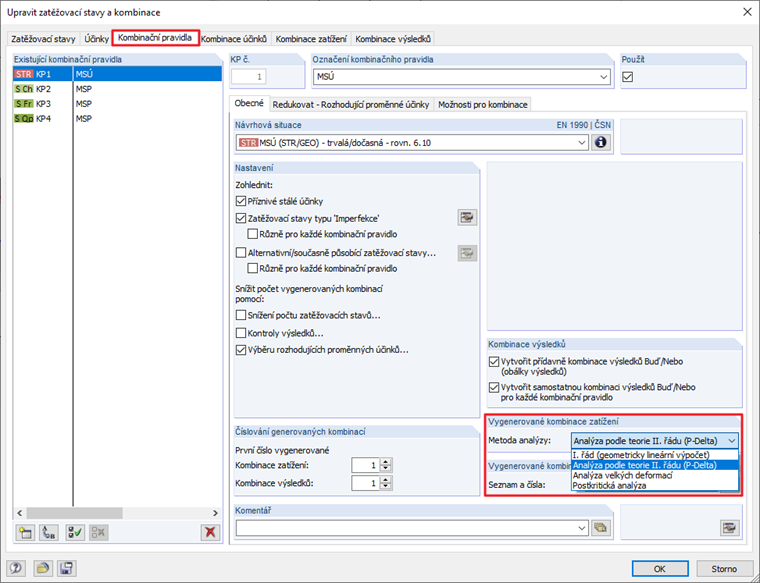

Pokud použijeme automatické kombinace pro normu EN 1990 + EN 1995, provede se toto nastavení v kombinaci pro MSÚ automaticky podle analýzy druhého řádu. U kombinací pro SLS a kombinací vygenerovaných podle lineární statické analýzy je tato volba automaticky deaktivována. Kombinace se ovšem automaticky přiřadí pouze pomocí metody analýzy v záložce „Kombinační pravidla“ (viz obr. 03).

Obr. 03 - Výpočetní metoda kombinací

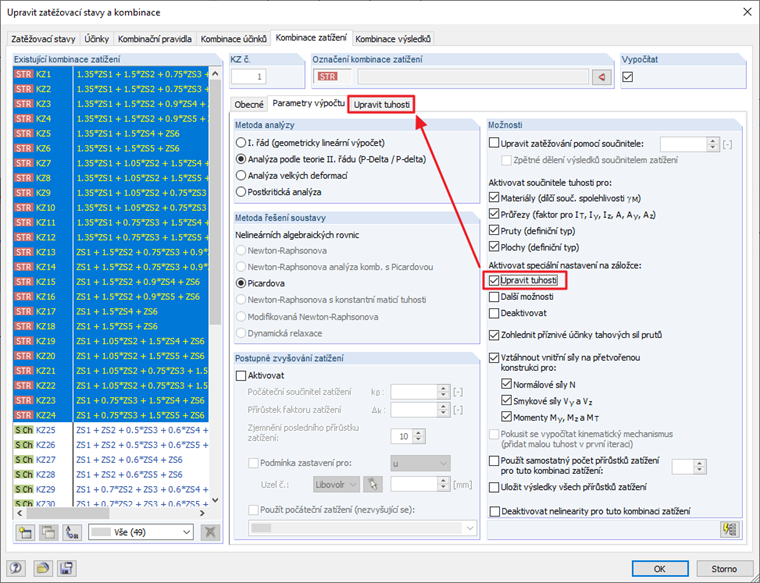

Pokud chceme vypočítat tuhosti konstrukčního prvku s 5% kvantilovou hodnotou parametrů tuhosti vydělenou dílčím součinitelem spolehlivosti, je třeba v parametrech výpočtu dodatečně aktivovat volbu „Upravit tuhosti“ a ručně upravit tuhosti.

Obr. 04 - Změna tuhosti kombinací zatížení

Klíčová slova

Analýza podle teorie II. řádu Vzpěr Posouzení stability Dřevěné konstrukce metoda náhradního prutu

Literatura

[1]   Eurocode 5: Design of timber structures - Part 1-1: General - Common rules and rules for buildings; EN 1995-1-1:2010-12
