FAQ 003544 PL
Odpowiedź

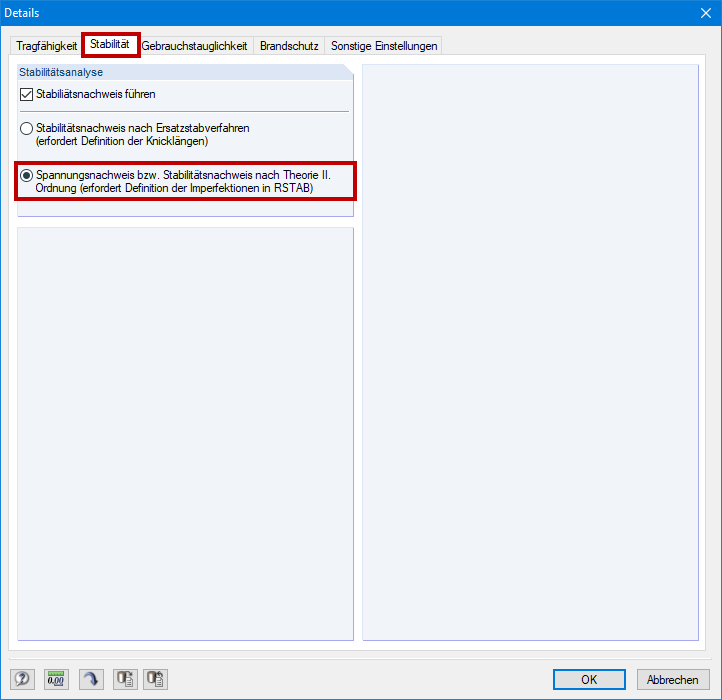

Ustawienie na ilustracji 01 kontroluje efekt tylko od strony obliczeniowej. Po aktywowaniu tej funkcji, obliczenia wyboczenia w oknie „Długości efektywne” są dezaktywowane. W ten sposób przeprowadzana jest tylko analiza zwichrzenia.

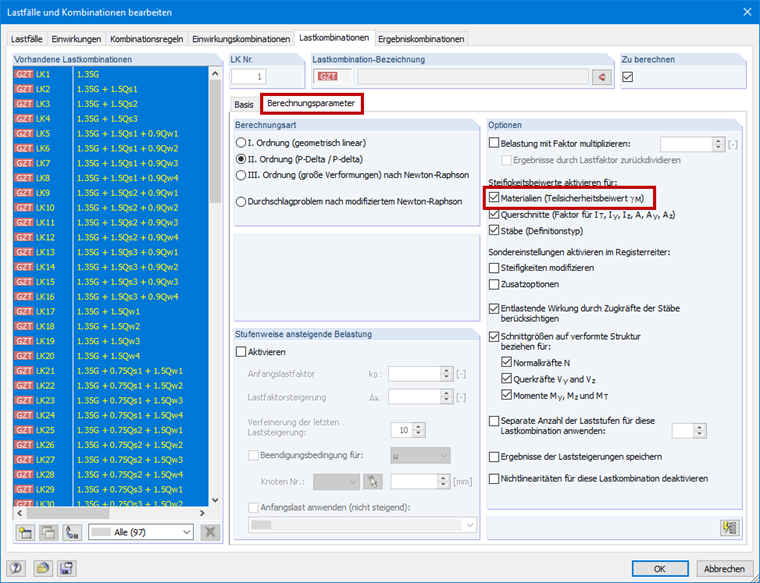

W celu obliczenia wartości sztywności z obliczeń należy je zredukować o częściowy współczynnik bezpieczeństwa zgodnie z [1] . W tym celu należy wybrać podświetloną opcję w parametrach obliczeń (patrz rysunek 02).

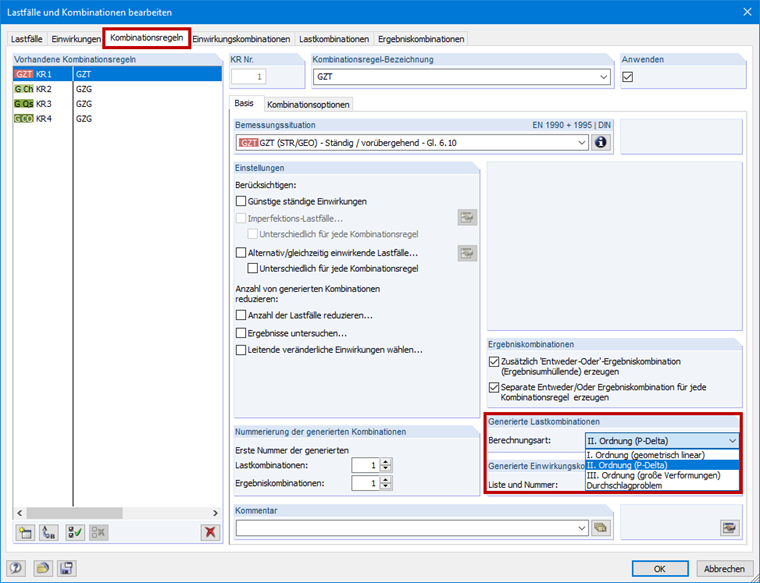

W przypadku stosowania kombinacji automatycznych dla normy EN 1990 + EN 1995 ustawienie to jest automatycznie aktywowane w kombinacjach dla SGN według analizy drugiego rzędu. W przypadku kombinacji dla SLS oraz kombinacji wygenerowanych według liniowej analizy statycznej opcja ta jest automatycznie dezaktywowana. Jednak kombinacje są przydzielane automatycznie tylko przy użyciu metody analizy w zakładce „Wyrażenia kombinacji” (patrz rysunek 03).

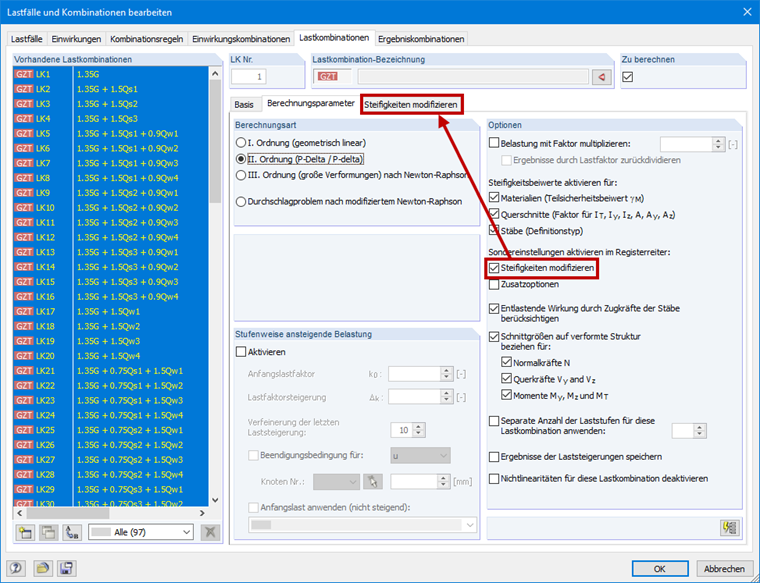

Jeżeli sztywności składowych mają zostać obliczone przy użyciu 5% kwantylowej wartości parametrów sztywności podzielonej przez częściowy współczynnik bezpieczeństwa, należy dodatkowo aktywować w parametrach obliczeń opcję "Modyfikacja sztywności" i zmodyfikować sztywności ręcznie.
Słowa kluczowe
Analiza wg teorii II rzędu Stateczność Analiza wg teorii II rzędu Konstrukcje drewniane Analiza wg teorii II rzędu
