FAQ 003544 FR

Foire Aux Questions

  • Foire Aux Questions (FAQ)

Je souhaite vérifier le flambement par flexion de composants en bois présentant des imperfections et des efforts internes selon l'analyse du second ordre. Est-il suffisant de l'activer dans les Détails du module additionnel RF-/TIMBER Pro ou d'autres paramètres doivent-ils être spécifiés ?

Réponse

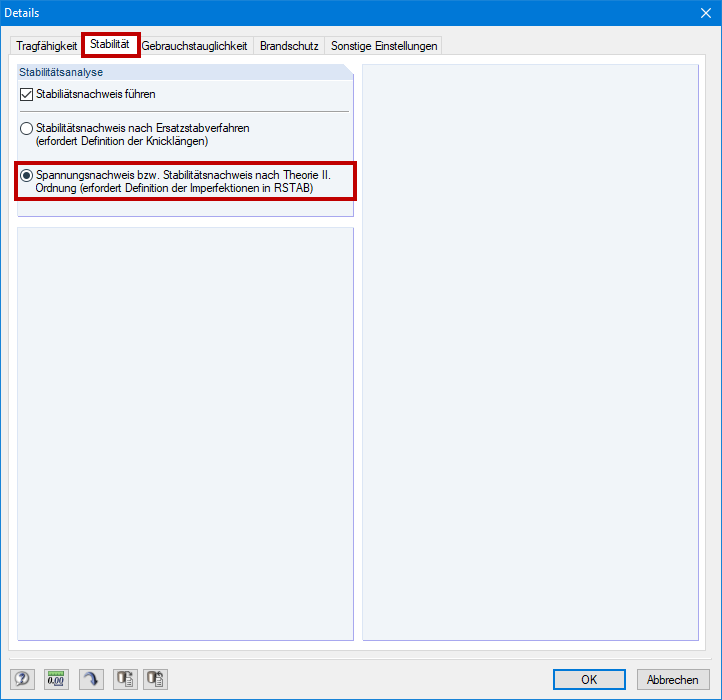

Les paramètres visibles sur la Figure 01 ne contrôlent que l'influence sur le côté calculé. Une fois la fonction activée, les vérifications de flambement dans la fenêtre « Longueurs efficaces » sont désactivées. Ainsi, seule une analyse du déversement est effectuée.

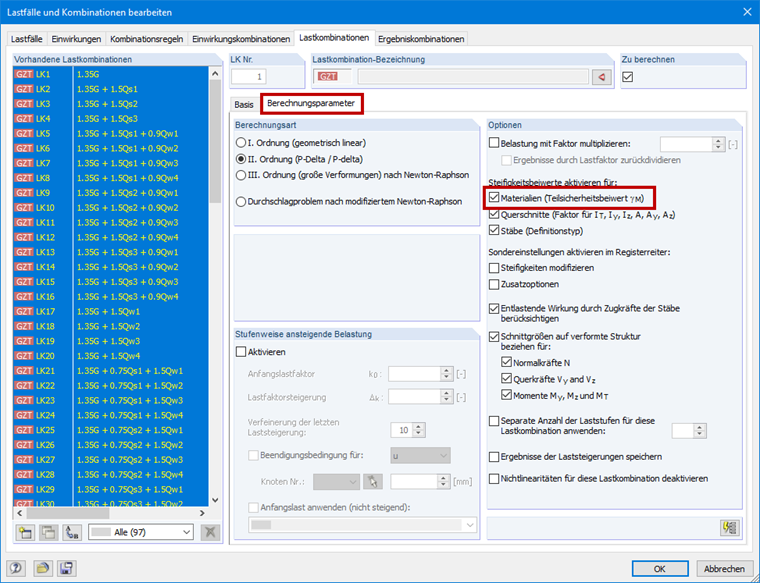

Pour effectuer le calcul avec les valeurs des rigidités, elles doivent être réduites du facteur de sécurité partiel selon [1]. Pour ce faire, sélectionnez l'option correspondante dans les paramètres de calcul (voir la Figure 02).

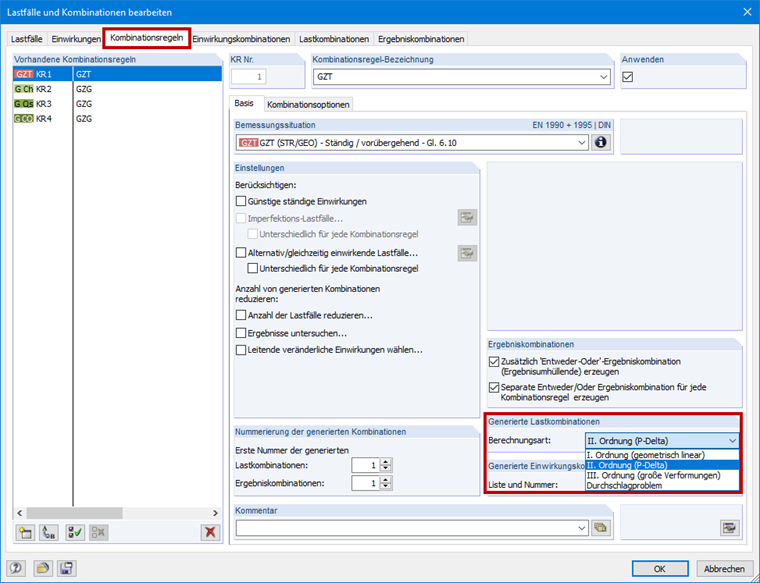

Si la combinatoire automatique a été utilisée pour la norme EN 1990 + EN 1995, ce paramètre est automatiquement activé pour les combinaisons à l'ELU selon la théorie du second ordre. Cette option est désactivée automatiquement pour les combinaisons à l'ELS et les combinaisons générées selon l'analyse du premier ordre. L'assignation automatique n'est toutefois effectuée qu'à l'aide du type de calcul dans la fenêtre « Expressions de combinaison » (voir la Figure 03).

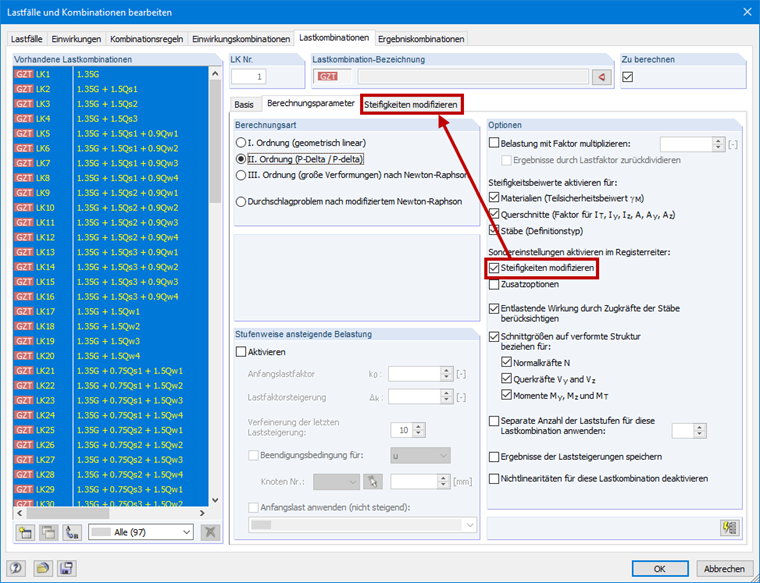

Si vous souhaitez effectuer le calcul à l'aide de la valeur de quantile 5 % des paramètres de rigidité divisée par le facteur de sécurité partiel pour le calcul de composants individuels, la fonction « Modifier les rigidités » doit également être activée dans les paramètres de calcul et les rigidités doivent être modifiées manuellement.

Mots-clés

Analyse du second ordre Flambement analyse du second ordre Structures en bois analyse du second ordre

Littérature

[1]   Eurocode 5: Conception et calcul des structures en bois - Partie 1-1: Généralités - règles communes et règles pour les bâtiments; Version allemande EN 1995-1-1:2004 + AC:2006 + A1:2008. Beuth Verlag GmbH, Berlin, 2008.
