回复:

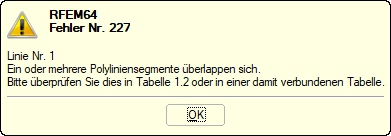

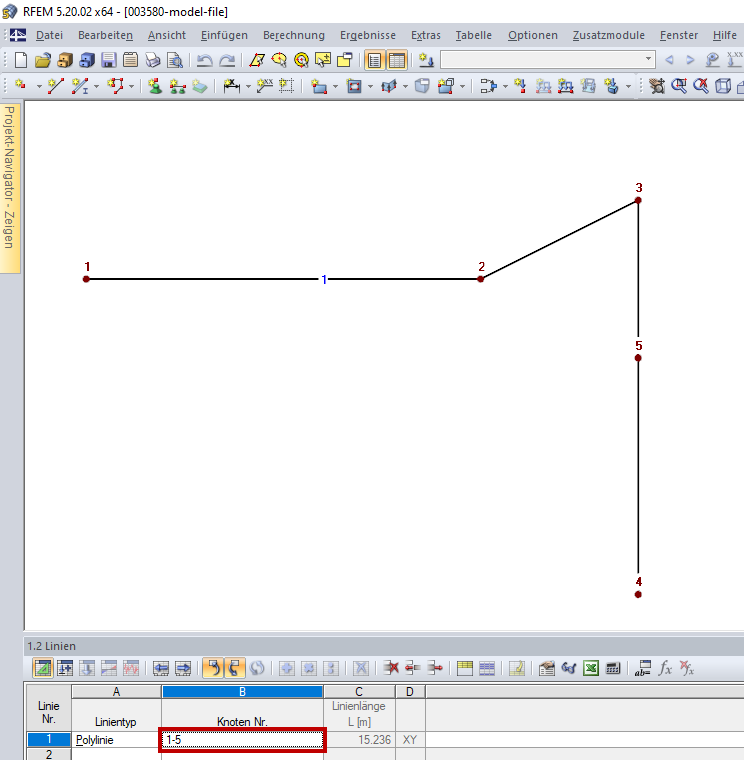

图 01 中多段线的创建顺序为节点 1 → 2 → 3 → 4 → 5。 这也可以在 B 列的“节点编号”中看到。表“1.2 线”的内容。 因此,节点 3、4 和节点 4、5 之间的线段重叠,从而出现图 02 所示的错误信息。

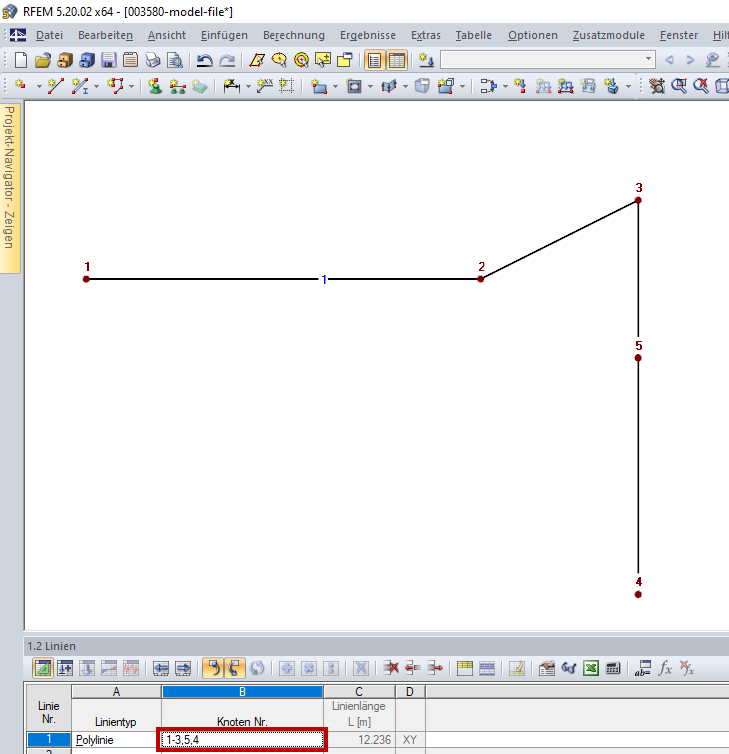

必须更改节点的顺序,使得线段之间没有重叠。 在本例中,节点的顺序为 1 → 2 → 3 → 5 → 4,如图 03 所示。

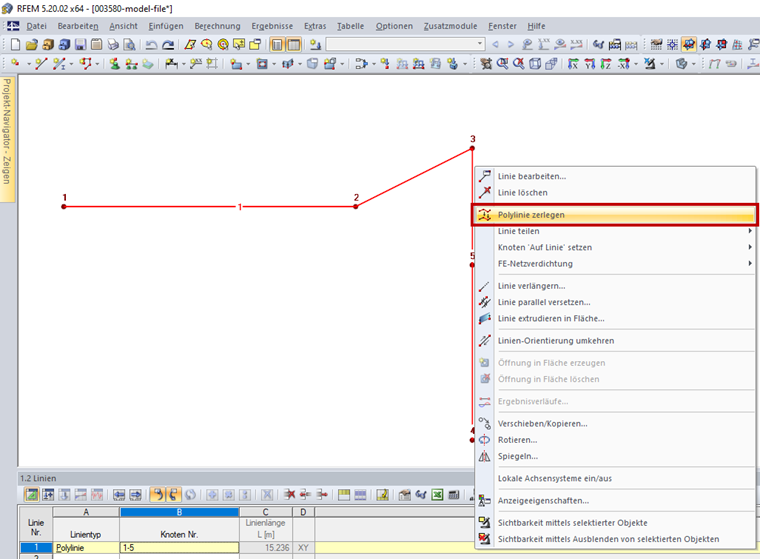

您还可以使用“分解多段线”功能来分解多段线(图 04)。 因此,在节点 5 和节点 4 之间创建了两条线。 然后,您可以删除该线。 为此,也可以使用“工具”菜单中的“重新生成模型”功能。
视频中显示了这两个过程。
