Réponse:

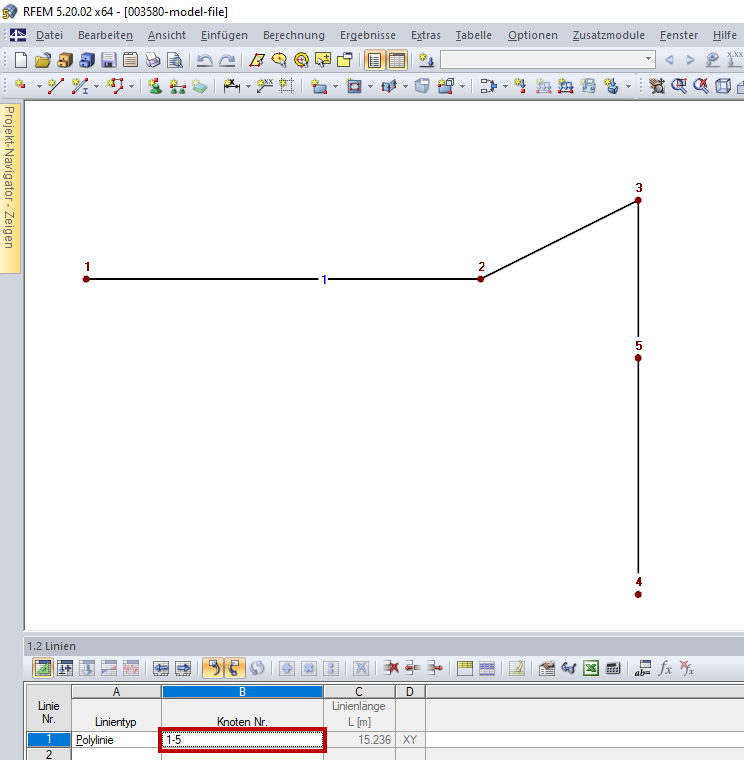

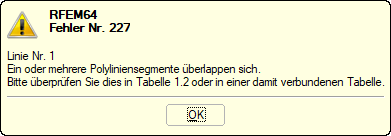

La polyligne représentée sur la Figure 01 a été créée dans l'ordre des Nœuds 1 → 2 → 3 → 4 → 5. Cet ordre doit également être indiqué dans la colonne B « Noeud n° » du Tableau « 1.2 Lignes ». Ainsi, les segments de ligne se chevauchent entre les nœuds 3, 4 ainsi que les nœuds 4 et 5. C'est pour cela que le message d'erreur de la Figure 02 s'affiche.

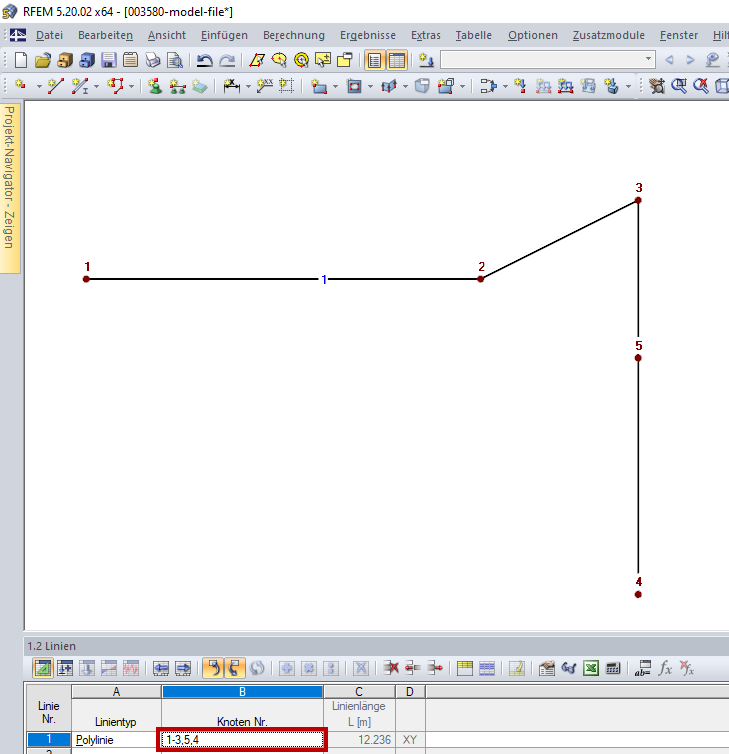

L'ordre des nœuds doit être modifié afin que les segments de ligne ne se chevauchent pas. Dans cet exemple, nous voulons paramétrer l'ordre des Nœuds 1 → 2 → 3 → 4 → 5, comme le montre la Figure 03.

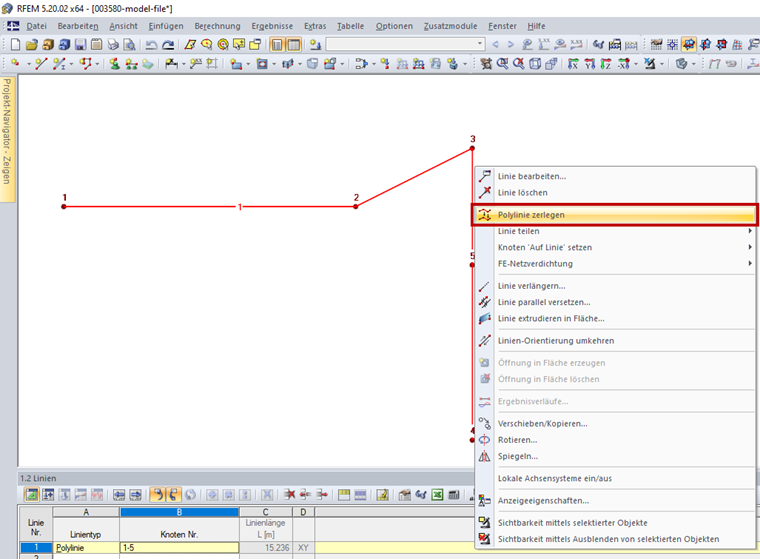

Vous pouvez également utiliser la fonction « Décomposer la polyligne » (Figure 04). Deux lignes sont ensuite créées entre les nœuds 5 et 4. Vous devez alors supprimer une ligne. Vous pouvez également utiliser la fonction « Regénérer le modèle » dans le menu « Outils ».
Nous vous invitons à regarder la vidéo explicative pour connaître ces deux procédures.
