Durante la verificación de plausibilidad, recibo el mensaje de error "Se superponen uno o más segmentos de la línea poligonal". ¿Cómo puedo solucionarlo?

Respuesta

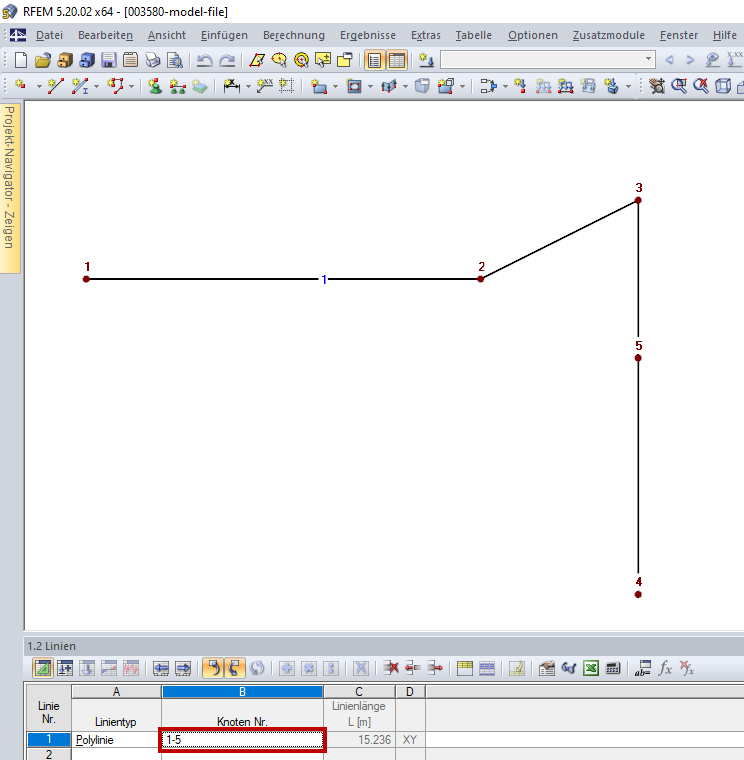

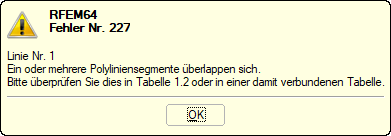

La polilínea mostrada en la figura 1 se ha creado en el orden de los nudos 1 → 2 → 3 → 4 → 5. Esto también se muestra en la columna B "Nudo núm." Tabla "1.2 Líneas". Por lo tanto, los segmentos de línea entre los nudos 3, 4 y los nudos 4, 5 se solapan, de modo que se visualiza el mensaje de error que se muestra en la figura 2.

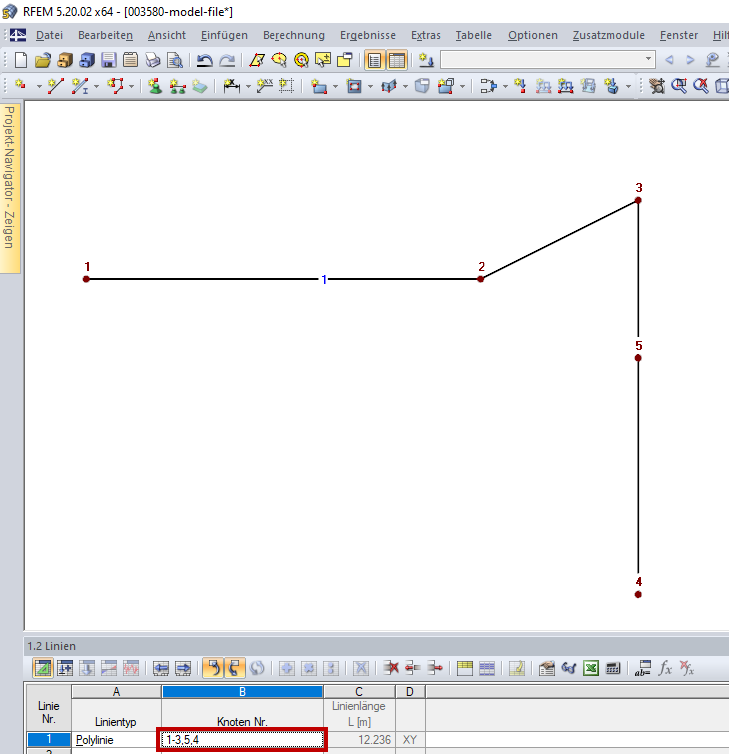

El orden de los nudos se debe cambiar para que no se superpongan los segmentos de línea. En este ejemplo, queremos especificar el orden de los nudos 1 → 2 → 3 → 5 → 4, como se muestra en la figura 3.

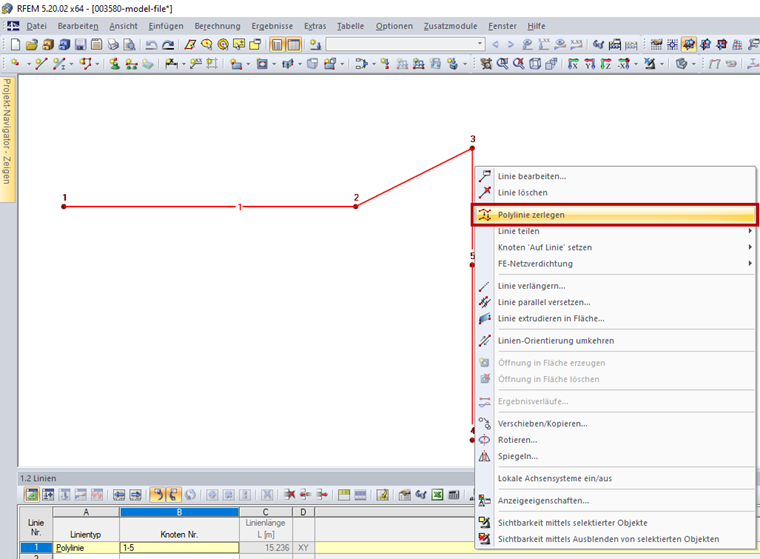

También puede usar la función "Desmontar polilínea" para descomponer la polilínea (figura 4). Luego, se crean dos líneas entre los nudos 5 y 4. A continuación, elimine una línea. También puede usar la función "Regenerar modelo" en el menú "Herramientas".

Ambos enfoques se muestran en el video.


Palabras clave

Segmento polilíneo Solape Error n. ° 227 Polilínea
