Вопрос

Существуют различные методы для расчёта деформаций в состоянии сечения с трещинами. В RFEM вы можете применить аналитический метод по норме DIN EN 1992-1-1 7.4.3 и физически нелинейный расчёт. Оба метода имеют разные особенности и могут быть более или менее подходящими в зависимости от обстоятельств. В этой статье будет представлен обзор обоих методов расчёта.

Выполнение расчета на предельное состояние по пригодности к эксплуатации включает в себя также определение максимально допустимой деформации. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. При этом решающим параметром в модуле RF-CONCRETE Deflect является коэффициент распределения ζ.

RF‑CONCRETE Surfaces выполняет расчёт по предельным состояниям по несущей способности и пригодности к эксплуатации плит, перекрытий, складчатых конструкций и оболочек. В программе RFEM 5 арматуру, полученную в результате этого расчета, можно отобразить графически на поверхностях конструкции с помощью изолиний. Полезной функцией для расчета арматуры может быть также экспорт результатов как распределение изолиний в файл DXF, который затем можно легко открыть в приложении CAD в качестве фоновых слоев.

После выполнения расчета, в модуле отобразятся наглядные таблицы с результатами расчета деформаций. Все промежуточные значения изображаются понятным способом. Графическое представление расчётных коэффициентов и деформаций в RFEM позволяет быстро найти критические области.

Поскольку результаты расчета отображаются в виде поверхностей или точек, включая все промежуточные результаты, можно просмотреть все подробности расчета. Полная интеграция результатов в протокол результатов RFEM гарантирует надежное проектирование конструкций.

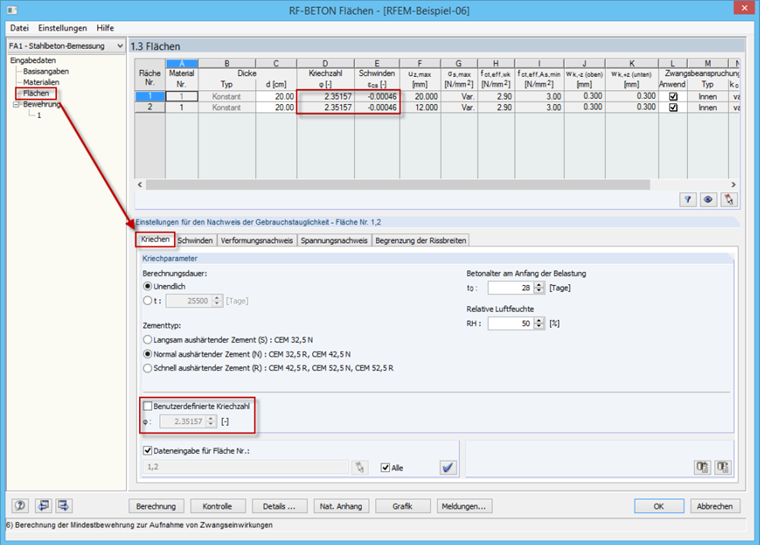

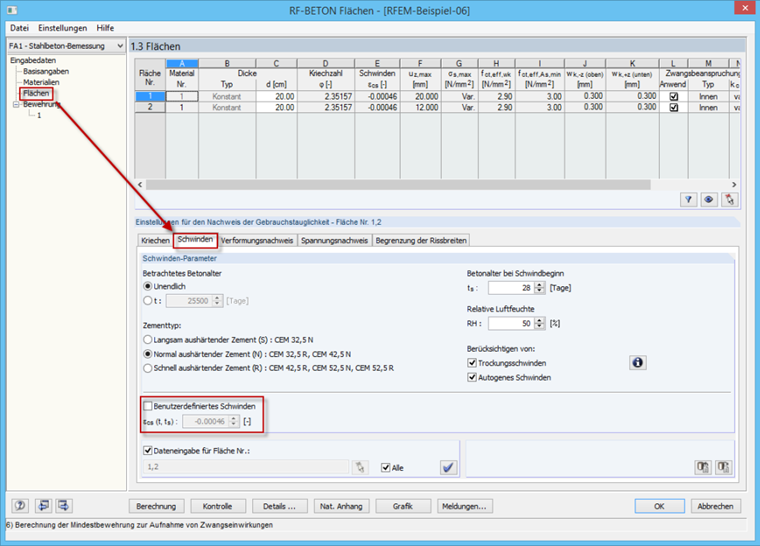

Расчет деформаций в модуле RF-CONCRETE Deflect можно активировать в настройках аналитического расчета предельного состояния по пригодности к эксплуатации в модуле RF-CONCRETE Surfaces. В диалоговом окне выше можно также определить учет долговременных эффектов (ползучесть и усадка) и усиление при растяжении между трещинами. Коэффициент ползучести и деформация усадки рассчитываются на основе указанных входных параметров или задаются индивидуально.

Предельное значение деформации можно задать как для каждой поверхности индивидуально, так и для всей группы поверхностей. макс. деформация задается как допустимое предельное значение. Кроме того, необходимо указать, будет ли для расчета применяться недеформированная или деформированная система.

• Расчет деформаций железобетонных поверхностей с трещинами или без трещин (состояние II) с применением метода аппроксимации (например, расчет деформаций по норме EN 1992-1-1, кл. 7.4.3)
• Жесткость бетона при растяжении, применяемая между трещинами
• Дополнительный учет ползучести и усадки
• Графическое представление результатов, интегрированное в RFEM; например, деформация или провисание плоской плиты
• Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
• Полная интеграция результатов в протокол результатов RFEM
