Réponse:

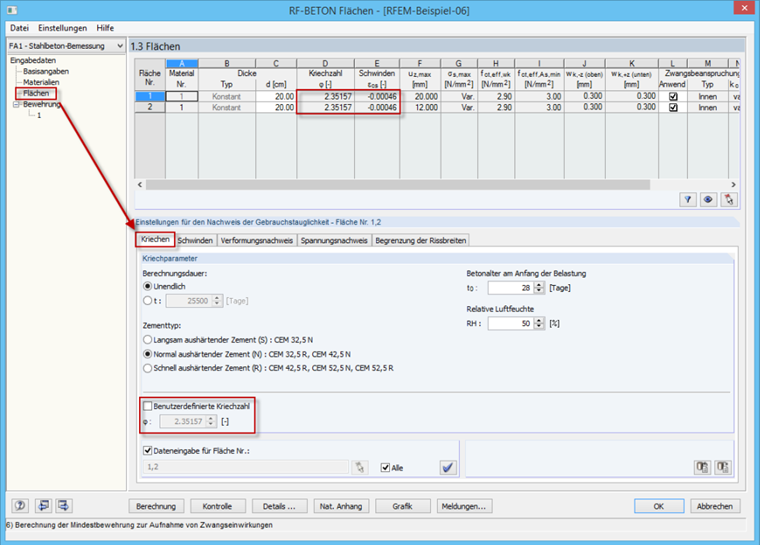

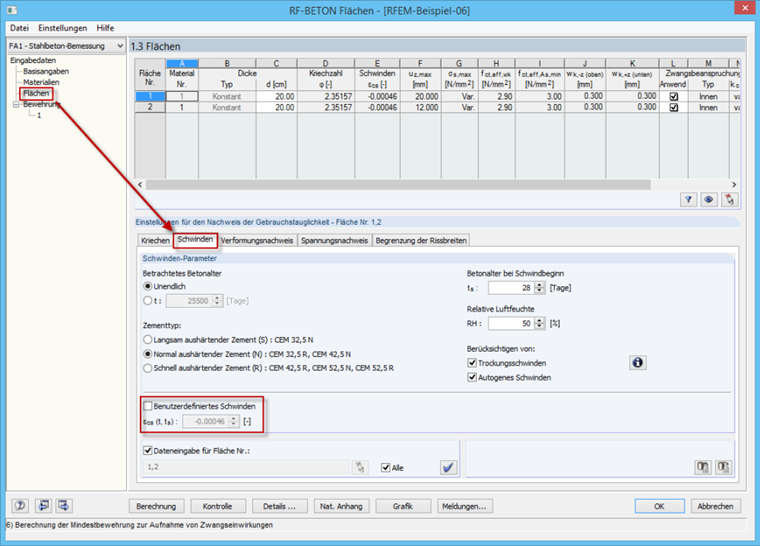

Le tableau 1.3 Surfaces vous permet de définir ces paramètres dans l'onglet correspondant pour la détermination automatique du coefficient de fluage et du retrait. Si nécessaire, vous pouvez y insérer des valeurs personnalisées.
Question
J'ai activé la considération du fluage et du retrait pour l'analyse des déformations avec RF-CONCRETE Deflect. Où puis-je voir le coefficient de fluage et le retrait appliqués pour le calcul ?
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Base de connaissance
Longueur: 00:00:55 min
Longueur: 00:01:00 min
Longueur: 00:00:55 min
Foire aux questions (FAQ)
Longueur: 00:00:48 min
Foire aux questions (FAQ)
Longueur: 00:01:49 min
Longueur: 00:00:46 min
Longueur: 00:00:31 min
Foire aux questions (FAQ)
Longueur: 00:00:50 min
Longueur: 01:05:27 min
.png?mw=350&hash=5c4b2144aa52cd2928e41d7b311671dea882afa3)
Dlubal_KohlA.png?mw=350&hash=6f6b192b31c8bbcb1c62aa6cf9fbfb1d9f859880)
Kriechen und Schwinden des Betons sind Verformungseigenschaften des Betons, welche bei der Bemessung im Grenzzustand der Gebrauchstauglichkeit in der Regel zu berücksichtigen sind.
Différentes possibilités sont disponibles pour calculer la déformation de l'état fissuré. RFEM fournit une méthode analytique selon la DIN EN 1992-1-1 7.4.3 et une analyse physique non linéaire. Ces deux méthodes ont des caractéristiques différentes et peuvent être plus ou moins adaptées selon les circonstances. Cet article donne un aperçu des deux méthodes de calcul.
La déformation admissible doit elle aussi être prise en compte lors de la vérification à l'ELS. Le calcul de la déformation des composants en béton armé dépend de la fissuration de la section observée sous la charge appliquée. Le coefficient de distribution ζ est le principal paramètre de contrôle dans RF-CONCRETE Deflect.
RF-CONCRETE Surfaces permet d'effectuer des vérifications à l'état limite ultime et à l'état limite de service des dalles, des plaques, des plaques pliées et des coques. Dans RFEM 5, l’armature résultant de cette vérification peut être affichée graphiquement sur les surfaces de la structure grâce aux isolignes. Dans le cadre de la vérification des armatures, il peut être utile d’exporter des résultats comme une distribution isoligne en format DXF pour les ouvrir dans une application de CAO comme couches d’arrière-plan.
Pour le calcul des déformations selon les méthodes d'approximation spécifiées dans les normes (par exemple, le calcul des déformations selon 7.4.3, EN 1992-1-1), les rigidités efficaces sont calculées dans les éléments finis selon l'état limite existant avec/sans fissures. Ces rigidités sont utilisées pour déterminer la déformation de surface par des calculs MEF répétés.
Le calcul de la rigidité efficace des éléments finis considère une section en béton armé. En se basant sur les efforts internes déterminés à l'état limite de service dans RFEM, le programme classe la section en béton armé en tant que 'fissurée' ou 'non fissurée'. Si le raidissement en traction d'une section doit également être considéré, un coefficient de distribution (selon l'EN 1992-1-1, Éq. 7.19, par exemple) est utilisé. Le comportement du matériau béton est supposé être élastique linéaire dans la zone de compression et de traction jusqu'à ce que la résistance à la traction du béton soit atteinte. Cet état est atteint précisément à l'état limite de service.
Lors de la détermination des rigidités efficaces, le fluage et le retrait sont considérés au niveau de la section. L'influence du retrait et du fluage dans les modèles statiquement indéterminés n'est pas considérée par cette méthode d'approximation (par exemple, dans le cas de structures maintenues sur tous les côtés, les efforts de traction dus au retrait ne sont pas déterminés et doivent être considérés séparément). En résumé, RF-CONCRETE Deflect calcule les déformations en deux étapes :
- Calcul des rigidités efficaces de la section en béton armé en supposant des conditions d'élasticité linéaire
- Calcul de la déformation à l'aide des rigidités efficaces avec MEF
Une fois le calcul terminé, les résultats de l'analyse des déformations sont affichés clairement dans des tableaux. Toutes les valeurs intermédiaires sont affichées de manière compréhensible. La représentation graphique des rapports de calcul et des déformations dans RFEM permet d'avoir un aperçu rapide des zones critiques.
Étant donné que les résultats de la vérification sont affichés par surface ou par point incluant tous les résultats intermédiaires, vous pouvez retracer tous les détails du calcul. L'intégration complète des résultats dans le rapport d'impression de RFEM garantit un calcul vérifiable de la structure.
L'analyse des déformations avec RF-CONCRETE Deflect peut être activée dans les paramètres de la vérification analytique à l'état limite de service du module RF-CONCRETE Surfaces. La prise en compte des effets à long terme (fluage et retrait) ainsi que le raidissement en traction entre les fissures peuvent également être gérés dans la boîte de dialogue ci-dessus. Le coefficient de fluage et la déformation due au retrait sont calculés à l'aide des paramètres d'entrée spécifiés ou définis individuellement.
Vous avez la possibilité de définir la valeur limite de déformation individuellement pour chaque surface ou pour l'ensemble d'un groupe de surfaces. La déformation maximale est définie comme la valeur limite admissible. De plus, il est nécessaire de préciser si le système non déformé ou déformé doit être utilisé pour la vérification de calcul.
- Analyses des déformations de surfaces en béton armé avec ou sans fissures (état II) en appliquant la méthode d'approximation (par exemple, l'analyse des déformations selon l'EN 1992-1-1, Cl. 7.4.3)
- Raidissement en traction du béton appliqué entre les fissures
- Considération facultative du fluage et du retrait
- Affichage graphique des résultats intégrés dans RFEM déformation ou flèche d'une dalle plate
- Affichage numérique clair des résultats dans des fenêtres et possibilité de les faire apparaître sur la structure
- Intégration complète des résultats dans le rapport d'impression de RFEM
Quel est le nombre maximal de groupes d'armatures qui peuvent être créés dans un cas de calcul dans RF-CONCRETE Surfaces ?
Lors du passage de la définition manuelle des zones d'armatures à une disposition automatique d'armatures selon le Tableau 1.4, le résultat du calcul de déformation change même si l'armature de base n'a pas été modifiée. Pourquoi ?
Est-il possible d'effectuer une vérification dans RF-CONCRETE Surfaces sans armature additionnelle ?
Lorsque je compare l'analyse des déformations dans les modules RF-CONCRETE et un autre logiciel de calcul, je constate que les résultats sont différents. Pourquoi ?
J'ai activé la considération du fluage et du retrait pour l'analyse des déformations avec RF-CONCRETE Deflect. Où puis-je voir le coefficient de fluage et le retrait appliqués pour le calcul ?
Quelle résistance en traction du béton est utilisée pour le passage de l'état I à l'état II (fctm ou fct;0,05) ?
