Respuesta:

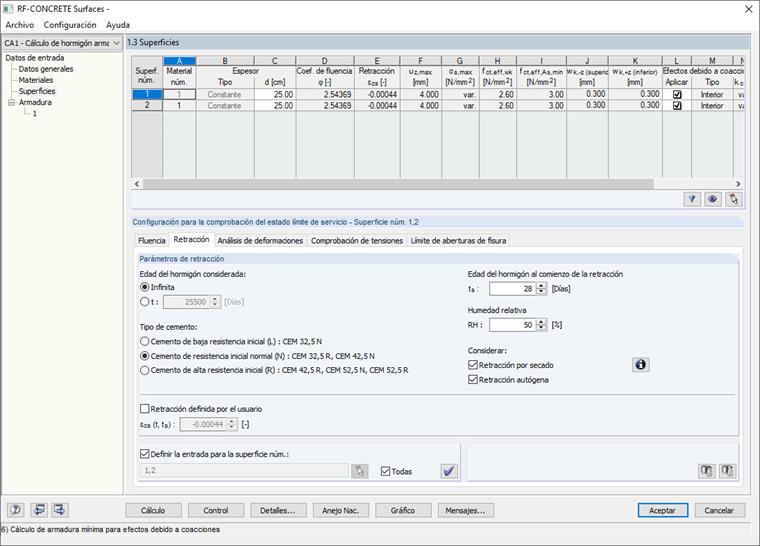

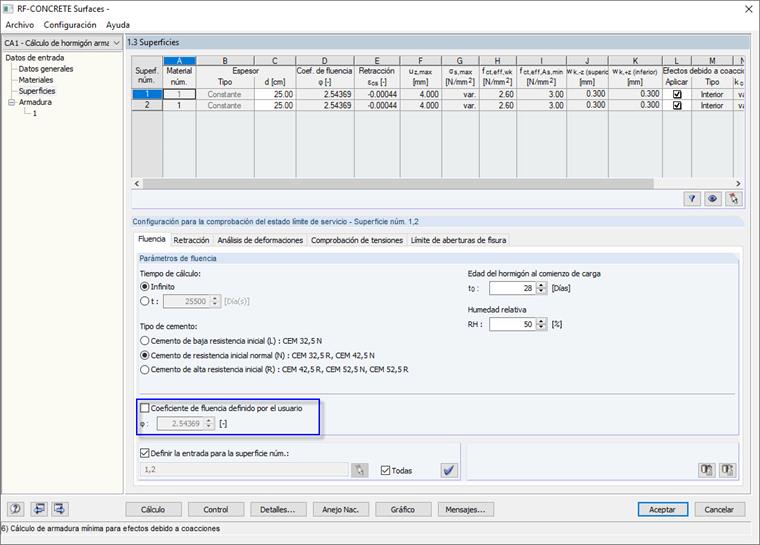

En la Tabla 1.3 Superficies, puede especificar los parámetros para la determinación automática del coeficiente de fluencia y el valor de retracción en las pestañas correspondientes. También es posible introducir valores definidos por el usuario, si es necesario.
Pregunta
Para el análisis de deformaciones utilizando RF -CONCRETE Deflect, he activado la consideración de fluencia y retracción. ¿Dónde puedo ver el coeficiente de fluencia y el coeficiente de retracción aplicados para el cálculo?
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Base de datos de conocimientos
Duración: 00:00:55 min
Duración: 00:01:00 min
Duración: 00:00:55 min
Preguntas frecuentes (FAQ)
Duración: 00:00:48 min
Preguntas frecuentes (FAQ)
Duración: 00:01:49 min
Preguntas frecuentes (FAQ)
Duración: 00:00:46 min
Duración: 00:00:31 min
Preguntas frecuentes (FAQ)
Duración: 00:00:50 min
Duración: 01:05:27 min
.png?mw=350&hash=5c4b2144aa52cd2928e41d7b311671dea882afa3)
Dlubal_KohlA.png?mw=350&hash=6f6b192b31c8bbcb1c62aa6cf9fbfb1d9f859880)
La contracción y la fluencia son propiedades de la deformación dependientes del tiempo del hormigón. Normalmente se deben considerar en el cálculo del estado límite de servicio.
Existen diferentes métodos para calcular la deformación en el estado fisurado. RFEM proporciona un método analítico según UNE EN 1992-1-1 7.4.3 y un análisis físico-no lineal. Ambos métodos tienen características diferentes y pueden ser más o menos adecuados según las circunstancias. Este artículo ofrece una vista general de los dos métodos de cálculo.
El cálculo del estado límite último también incluye tener el cuenta la deformación admisible. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. En RF-CONCRETE Deflect, el parámetro principal es el coeficiente de distribución de carga ζ.
RF-CONCRETE Surfaces realiza el cálculo del estado límite último y de servicio de losas, placas, estructuras plegadas y cáscaras. En RFEM 5, la armadura resultante de este cálculo se puede representar gráficamente en las superficies de la estructura utilizando isolíneas. Para los planos de la armadura, puede ser útil exportar los resultados como una distribución de isolíneas en un archivo DXF con el fin de abrirlo en una aplicación de CAD como una capa de fondo.
El análisis de deformación según el método de aproximación definido en las normas (por ejemplo, el análisis de deformación según EN 1992-1-1, 7.4.3) se aplica al cálculo de las "rigideces eficaces" en los elementos finitos según el estado límite existente del hormigón con o sin fisuras. Estas rigideces se utilizan para determinar la deformación de la superficie mediante el cálculo repetido por el MEF.
El cálculo de la rigidez eficaz de elementos finitos tiene en cuenta una sección de hormigón armado. Basándose en los esfuerzos internos determinados para el estado límite de servicio en RFEM, el programa clasifica la sección de hormigón armado como 'fisurada' o 'no fisurada'. Si también se debe considerar la rigidez a tracción en una sección, se usa un coeficiente de distribución (según EN 1992-1-1, Ec. 7.19, por ejemplo). Se supone que el comportamiento del material para el hormigón es elástico lineal en la zona de compresión y tracción hasta que se alcanza la resistencia a tracción del hormigón. Esto se alcanza exactamente en el estado límite de servicio.
Al determinar las rigideces eficaces, se tienen en cuenta la fluencia y la retracción en el "nivel de la sección". La influencia de la retracción y la fluencia en sistemas estáticamente indeterminados no se tiene en cuenta en este método de aproximación (por ejemplo, los esfuerzos de tracción de la deformación por retracción en sistemas coaccionados en todos los lados no se determinan y se deben considerar por separado). En resumen, RF-CONCRETE Deflect calcula las deformaciones en dos pasos:
- Cálculo de las rigideces eficaces de la sección de hormigón armado asumiendo condiciones lineales elásticas
- Cálculo de la deformación utilizando las rigideces eficaces con el MEF
Después del análisis, el módulo muestra de forma claramente ordenada las tablas que enumeran los resultados del cálculo no lineal. Todos los valores intermedios se incluyen de manera comprensible. La representación gráfica de las razones de tensiones y deformaciones en RFEM permite una visión general rápida de las áreas críticas.
Ya que los resultados del cálculo se muestran por superficie o por punto, incluyendo todos los resultados intermedios, puede volver sobre todos los detalles del cálculo. La integración completa de los resultados en el informe de RFEM garantiza el cálculo estructural verificable.
El análisis de deformación con RF-CONCRETE Deflect se puede activar en la configuración para el cálculo analítico del estado límite de servicio en el módulo RF-CONCRETE Surfaces. La consideración de los efectos a largo plazo (fluencia y retracción) y la rigidez a tracción entre fisuras también se pueden gestionar en el cuadro de diálogo anterior. El coeficiente de fluencia y la deformación de retracción se calculan utilizando los parámetros de entrada o se definen individualmente.
Puede especificar el valor límite de la deformación individualmente para cada superficie o en un grupo de superficies completo. El valor límite permitido se define por una deformación máxima. Además, puede determinar si el cálculo se aplica a un sistema deformado o no deformado.
- Análisis de deformación de superficies de hormigón armado sin o con fisuras (estado II) aplicando el método de aproximación (por ejemplo, análisis de deformación según EN 1992-1-1, cl. 7.4.3)
- Rigidez a tracción del hormigón aplicado entre fisuras
- Opciones para considerar la fluencia y la retracción del hormigón.
- Representación gráfica de resultados integrada en RFEM; por ejemplo, deformación o flecha de una losa plana
- Salida de resultados numéricos claramente ordenados mostrados en tablas con la opción de representar los resultados gráficamente en el modelo
- Integración completa de los resultados en el informe de RFEM
