Odpowiedź:

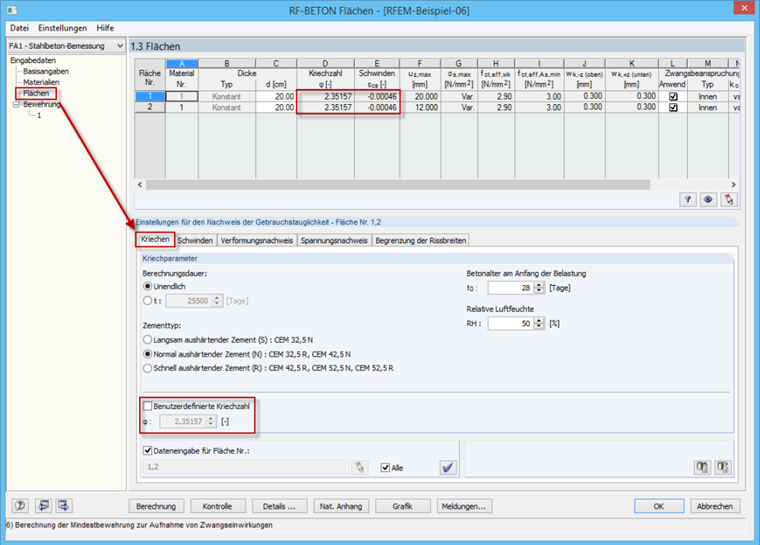

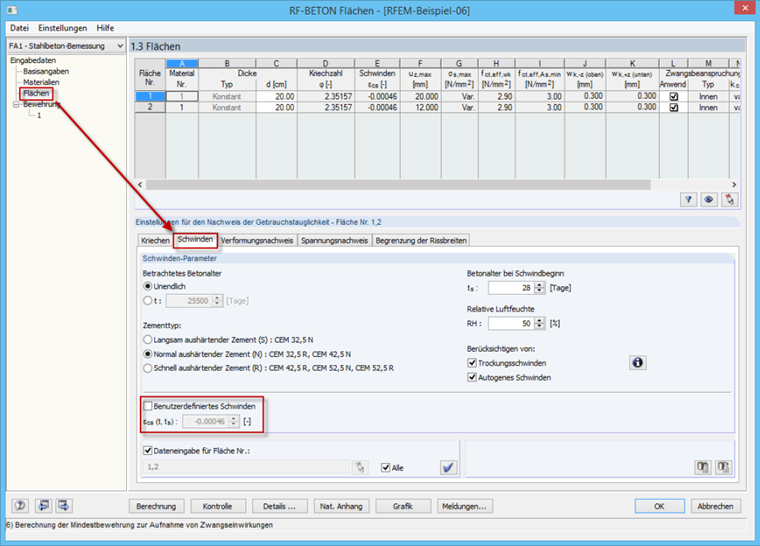

W tabeli 1.3 Powierzchnie można określić parametry do automatycznego wyznaczania współczynnika pełzania i wartości skurczu w odpowiednich zakładkach. W razie potrzeby można też wprowadzić wartości zdefiniowane przez użytkownika.
Pytanie
Do analizy odkształceń z wykorzystaniem modułu RF ‑ CONCRETE Deflect włączyłem uwzględnianie pełzania i skurczu. Gdzie mogę zobaczyć współczynnik pełzania i współczynnik skurczu zastosowane do obliczeń?
Czy mają Państwo jakieś pytania?
Baza informacji
Długość: 00:00:55 min
Długość: 00:01:00 min
Długość: 00:00:55 min
Długość: 00:00:48 min
Długość: 00:00:50 min
Długość: 01:05:27 min
.png?mw=350&hash=5c4b2144aa52cd2928e41d7b311671dea882afa3)
Dlubal_KohlA.png?mw=350&hash=6f6b192b31c8bbcb1c62aa6cf9fbfb1d9f859880)
Kriechen und Schwinden des Betons sind Verformungseigenschaften des Betons, welche bei der Bemessung im Grenzzustand der Gebrauchstauglichkeit in der Regel zu berücksichtigen sind.
Menadżer projektów jest instalowany domyślnie podczas instalacji programów RFEM oraz RSTAB i ułatwia zarządzanie wszystkimi projektami oraz plikami obliczeniowymi. W Menadżerze projektów można połączyć kilka różnych projektów, dzięki czemu użytkownik ma wygodny i przejrzysty podgląd plików programu. Obie metody mają różne cechy i mogą być mniej lub bardziej odpowiednie w zależności od okoliczności. W tym artykule przedstawiono przegląd dwóch metod obliczeniowych.
Zu den Nachweisen im Grenzzustand der Gebrauchstauglichkeit gehört auch die Einhaltung der zulässigen Verformung. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. Der maßgebende Steuerparameter in RF-BETON Deflect ist dabei der Verteilungsbeiwert ζ.
RF-CONCRETE Surfaces wymiaruje płyty, płaszczyzny, konstrukcje złożone i powłoki w stanach granicznych nośności i użytkowalności. W programie RFEM 5 zbrojenie wynikające z tego obliczeń można przedstawić graficznie na powierzchniach konstrukcji za pomocą izolinii. W przypadku obliczania zbrojenia, przydatny może być eksport wyników w postaci rozmieszczenia izolinii w pliku DXF, w celu otwarcia ich w aplikacji CAD w postaci warstw tła.
Analiza deformacji według metody aproksymacyjnej zdefiniowanej w normach (na przykład analiza deformacji zgodnie z EN 1992-1-1, 7.4.3) jest stosowana do obliczania "sztywności efektywnych" w elementach skończonych zgodnie z istniejącym stanem granicznym betonu z rysami lub bez. Sztywności te są wykorzystywane do określania odkształcenia powierzchni poprzez wielokrotne obliczenia MES.
Obliczanie sztywności efektywnej elementów skończonych uwzględnia przekrój żelbetowy. Na podstawie sił wewnętrznych określonych dla stanu granicznego użytkowalności w programie RFEM, program klasyfikuje przekrój żelbetowy jako 'zarysowany' lub 'niezarysowany'. Jeżeli w przekroju ma być uwzględnione usztywnienie rozciągane, stosowany jest współczynnik rozkładu (np. zgodnie z EN 1992-1-1, Równ. 7.19). Zakłada się, że zachowanie materiałowe betonu w strefie ściskania i rozciągania jest liniowo-sprężyste do momentu osiągnięcia wytrzymałości betonu na rozciąganie. Jest to osiągane dokładnie w stanie granicznym użytkowalności.
Przy określaniu sztywności efektywnych uwzględniane są pełzanie i skurcz na „poziomie przekroju”. Wpływ skurczu i pełzania w układach statycznie niewyznaczalnych nie jest uwzględniany w tej metodzie aproksymacji (np. siły rozciągające od odkształceń spowodowanych skurczem w układach zablokowanych ze wszystkich stron nie są określane i muszą zostać uwzględnione osobno). Podsumowując, RF-CONCRETE Deflect oblicza odkształcenia w dwóch krokach:
- Obliczanie sztywności efektywnych przekroju żelbetowego przy założeniu warunków liniowo-sprężystych
- Obliczanie odkształcenia na podstawie sztywności efektywnych przy użyciu MES
Po obliczeniach moduł pokazuje przejrzyście ułożone tabele z wynikami analizy odkształceń. Wszystkie wartości pośrednie są wyświetlane w zrozumiały sposób. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.
Ponieważ wyniki obliczeń są wyświetlane według powierzchni lub punktów wraz ze wszystkimi wynikami pośrednimi, można odtworzyć wszystkie szczegóły obliczeń. Pełne zintegrowanie wyników z protokołem wydruku programu RFEM gwarantuje weryfikowalność wymiarowania konstrukcji.
Analiza odkształceń za pomocą modułu RF-CONCRETE Deflect może być aktywowana w ustawieniach obliczeń w stanie granicznym użytkowalności w module RF-CONCRETE Deflect. W powyższym oknie dialogowym można zarządzać także uwzględnianiem efektów długotrwałych (pełzanie i skurcz) oraz usztywnieniem przy rozciąganiu między rysami. Współczynnik pełzania i odkształcenie skurczowe są obliczane przy użyciu określonych parametrów wejściowych lub definiowane indywidualnie.
Wartość graniczną deformacji można określić osobno dla każdej powierzchni lub dla całej grupy powierzchni. Maksymalna odkształcenie jest definiowane jako dopuszczalna wartość graniczna. Dodatkowo należy określić, czy do sprawdzenia obliczeń ma zostać użyty układ nieodkształcony czy odkształcony.
- Analiza deformacji powierzchni żelbetowych niezarysowanych lub z rysami (stan II) z zastosowaniem metody aproksymacyjnej (np. analiza deformacji wg EN 1992-1-1, kl. 7.4.3 )
- Usztywnienie przy rozciąganiu betonu między rysami
- Opcjonalne uwzględnienie pełzania i skurczu
- Graficzne przedstawienie wyników zintegrowane z RFEM; na przykład odkształcenie lub ugięcie płaskiej płyty
- Przejrzyste zestawienie wyników w formie numerycznej w stosownych oknach oraz możliwość ich graficznego przedstawienia na konstrukcji
- Pełna integracja wyników z protokołem wydruku programu RFEM
Wie viele Bewehrungssätze können in RF-BETON Flächen in einem Bemessungsfall maximal angelegt werden?
Podczas konwersji z ręcznej definicji powierzchni zbrojenia na automatyczne rozmieszczenie zbrojenia zgodnie z Oknem 1.4, wynik obliczeń odkształceń różni się, mimo że zbrojenie podstawowe nie zostało zmodyfikowane. Jaki jest powód tej zmiany?
Czy w RF ‑ CONCRETE Surfaces można przeprowadzić obliczenia bez dodatkowego zbrojenia?
Inne wyniki uzyskam, porównując analizę odkształceń w module dodatkowym RF ‑ CONCRETE i innym programie obliczeniowym. Jaki może być tego powód?
Do analizy odkształceń z wykorzystaniem modułu RF ‑ CONCRETE Deflect włączyłem uwzględnianie pełzania i skurczu. Gdzie mogę zobaczyć współczynnik pełzania i współczynnik skurczu zastosowane do obliczeń?
Jaka wytrzymałość betonu na rozciąganie jest używana do przejścia ze stanu I do stanu II? fctm lub fct; 0,05 ?
