Antwort:

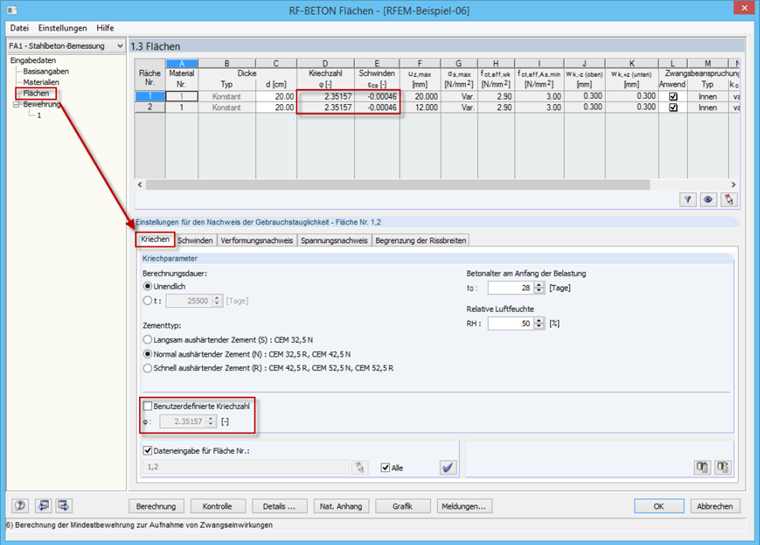

In der Tabelle 1.3 Flächen lassen sich die Parameter in der entsprechenden Registerkarte für die automatische Ermittlung der Kriechzahl und des Schwindmaßes vorgeben. Bei Bedarf können dort auch benutzerdefinierte Werte vorgegeben werden.
Frage
Für die Verformungsberechnung mittels RF-BETON Deflect habe ich die Berücksichtigung von Kriechen und Schwinden aktiviert. Wo kann ich die für die Berechnung angesetzte Kriechzahl und Schwindmaß einsehen?
