Domanda

Sono disponibili diversi metodi per calcolare le deformazioni nello stato fessurato. RFEM fornisce un metodo analitico secondo EN 1992-1-1 7.4.3 e un'analisi meccanicamente non lineare. Entrambi i metodi hanno caratteristiche diverse e possono essere più o meno adatti a seconda delle circostanze. Questo articolo fornirà una panoramica dei due metodi di calcolo.

Zu den Nachweisen im Grenzzustand der Gebrauchstauglichkeit gehört auch die Einhaltung der zulässigen Verformung. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. Der maßgebende Steuerparameter in RF-BETON Deflect ist dabei der Verteilungsbeiwert ζ.

RF-CONCRETE Surfaces esegue le verifiche allo stato limite ultimo e di esercizio di solette, piastre, piastre piegate e gusci. In RFEM 5, l'armatura risultante da questo progetto può essere visualizzata graficamente sulle superfici della struttura utilizzando le isolinee. Per la verifica dell'armatura, può essere utile esportare i risultati come distribuzione isolinea in un file DXF per aprirli in un'applicazione CAD come layer di sfondo.

I risultati dell'analisi degli spostamenti generalizzati sono visualizzati in tabelle dalla chiara e facile consultazione. Vengono mostrati tutti i valori intermedi in modo comprensibile. La rappresentazione grafica del rapporto di progetto e degli spostamenti generalizzati in RFEM consente di indentificare rapidamente le sezioni critiche o fessurate.

La visualizzazione dei risultati e dei valori intermedi per superficie e per punto consente di visionare tutti i dettagli del calcolo. Tutti i risultati vengono integrati automaticamente nella relazione di calcolo di RFEM.

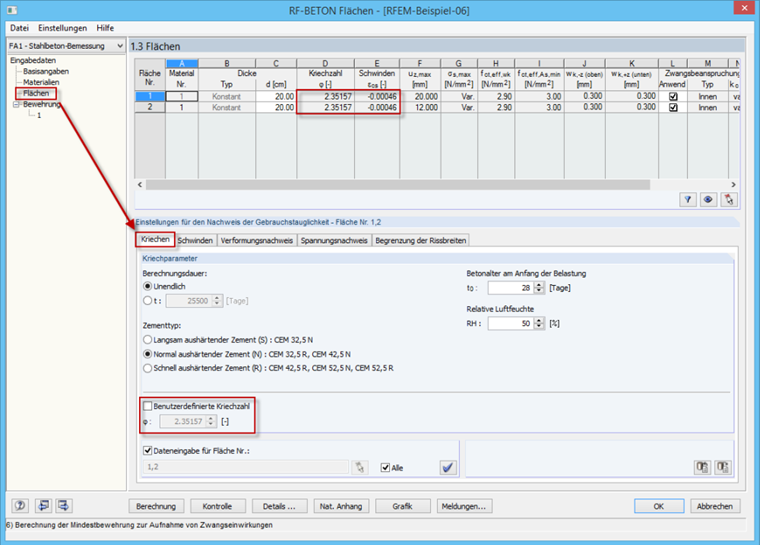

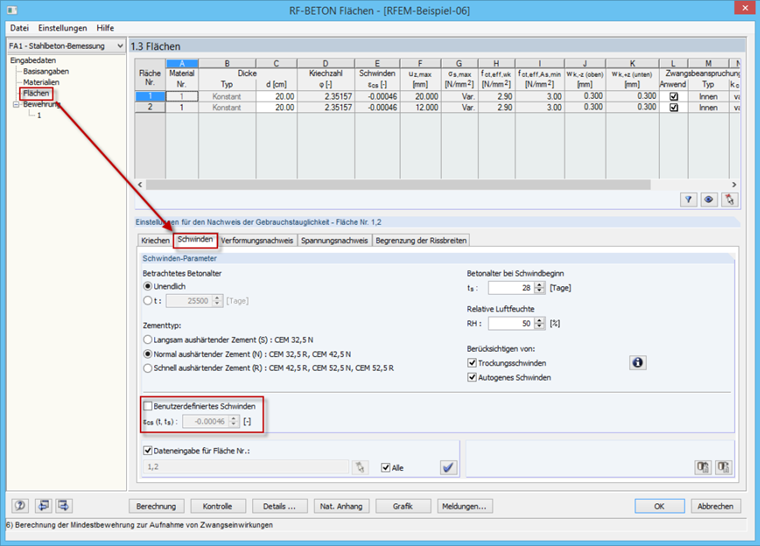

L'analisi degli spostamenti generalizzati con RF-CONCRETE Deflect può essere attivata nel modulo aggiuntivo RF-CONCRETE Surfaces nelle impostazioni per il progetto allo stato limite di esercizio. La considerazione degli effetti a lungo termine (viscosità e ritiro) e l'irrigidimento a trazione tra le fessure possono anche essere gestiti nella finestra di dialogo sopra. Il coefficiente di viscosità e la deformazione da ritiro sono calcolati in funzione dei parametri di input o definiti manualmente.

Il valore limite degli spostamenti generalizzati può essere impostato individualmente per ogni superficie per un intero gruppo di superfici. Il valore limite ammissibile è definito dallo spostamento generalizzato massimo. È possibile utilizzare il sistema deformato o non deformato.

• Analisi degli spostamenti generalizzati di superfici in cemento armato senza o con fessure (stato II) applicando il metodo di approssimazione (ad esempio, analisi degli spostamenti generalizzati secondo EN 1992-1-1, Cl. 7.4.3 )
• Rigidezza a trazione del calcestruzzo applicato tra le fessure
• Considerazione del ritiro e della viscosità
• Rappresentazione grafica dei risultati integrata in RFEM; ad esempio, deformazione o flessione di una soletta piana
• Output numerico dei risultati visualizzato in tabelle dalla chiara e facile consultazione con la possibilità di rappresentare i risultati graficamente nella struttura
• Piena integrazione dei risultati nella relazione di calcolo di RFEM
