Encontram-se disponíveis diferentes métodos para o cálculo das deformações num estado fendilhado. O RFEM providencia um método analítico de acordo com a norma DIN EN 1992-1-1 7.4.3 e a análise física-não linear. Os dois métodos tem diferentes funcionalidades e podem ser mais ou menos adequados, dependendo das circunstâncias. Este artigo dará uma visão geral dos dois métodos de cálculo.

A verificação do estado limite de utilização também inclui ter em consideração a deformação permitida. O cálculo da deformação dos elementos estruturais de betão armado depende do facto de a secção observada estar ou não a fendilhar com a carga aplicada. O parâmetro de controlo indicado no RF-CONCRETE Deflect é o coeficiente de distribuição ζ.

O RF-CONCRETE Surfaces mede placas, vigas-paredes, chapas dobradas e cascas nos estados limite de capacidade de carga e de utilização. A armadura resultante deste dimensionamento pode ser representada graficamente no RFEM 5 nas superfícies da estrutura através da utilização de isolinhas. No dimensionamento da armadura, pode revelar-se útil a exportação de resultados na forma de diagrama de isolinhas para um ficheiro DXF para depois poder serem carregados como camada de fundo numa aplicação de CAD.

Após o dimensionamento, os resultados da análise de deformação são listados em tabelas de resultados organizadas de forma clara. Todos os valores intermédios são apresentados adicionalmente. A representação gráfica da relação de dimensionamento e da deformação no RFEM permitem ao utilizador identificar rapidamente as secções críticas ou fendilhadas.

Como os resultados do dimensionamento são exibidos por superfície ou ponto em conjunto com todos os resultados intermédios, o utilizador pode evocar todos os detalhes do cálculo. Devido à integração completa dos dados de saída no relatório de impressão do RFEM, está assegurada uma análise estrutural documentada para efeitos de verificação.

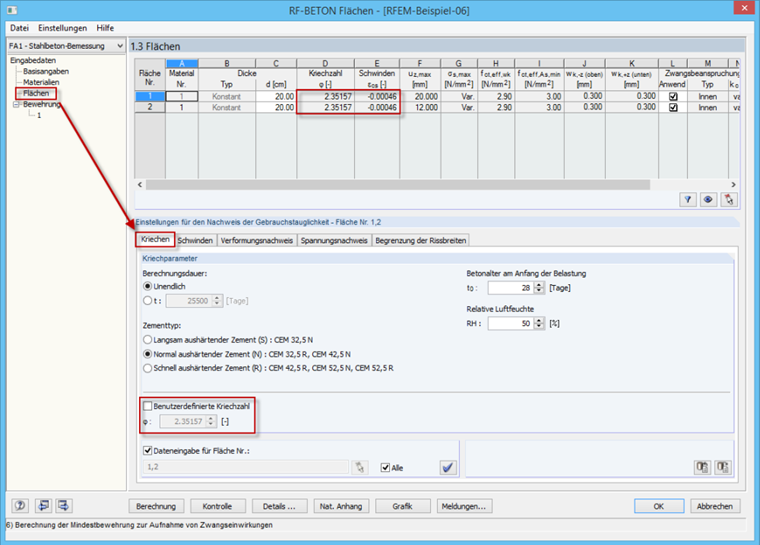

A análise de deformação com o RF-CONCRETE Deflect pode ser ativada no módulo adicional RF-CONCRETE Surfaces nas definições para a verificação analítica do estado limite de utilização, A consideração de efeitos de longa duração (fluência e retração) e a resistência à tração entre as fendas do betão também podem ser controladas na caixa de diálogo mencionada acima. O coeficiente de fluência e a deformação de retração são calculados com base nos parâmetros de entrada especificados ou definidos individualmente.

O valor das deformações limite a ser observado pode ser definido individualmente para cada superfície ou para todo o grupo de superfícies. O valor limite admissível é definido pela deformação máxima. Além disso, tem de decidir adicionalmente se pretende utilizar o sistema deformado ou não deformado para a verificação.

• Análise de deformações de superfícies de betão armado não fendilhadas/fendilhadas (estado II) através da aplicação do método de aproximação (por exemplo, cálculo de deformações de acordo com EN 1992-1-1, Cl. 7.4.3)
• Reforço do betão à tração aplicado entre fendas
• Opções para considerar fluência e retração
• Saída de resultados gráfica integrada no RFEM, por exemplo, deformação e flecha da laje plana
• Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
• Integração completa da saída de dados no relatório de impressão do RFEM
