- Это может быть вызвано, в частности, тем, что файл DXF содержит только блоки, которые необходимо разделить в первую очередь, например, с помощью функции «Расчленить».

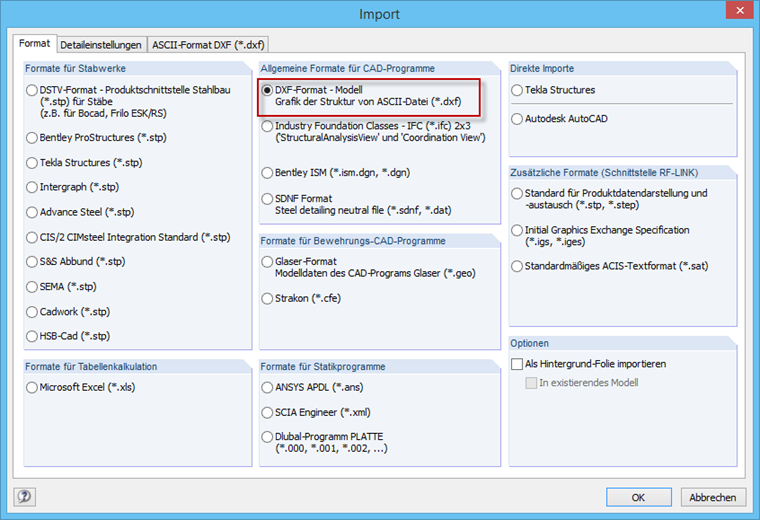

- Другой источник проблем может заключаться в том, что на вкладке «DXF ASCII Formats» диалогового окна импорта RFEM или RSTAB выбран для импорта определенный слой, который либо не существует, либо не содержит данных.
- Тип резервной копии в программе CAD также может вызвать некоторые проблемы. Файлы DXF можно сохранять в двоичном формате DXF. Их преимущество заключается в экономии около 25% объема памяти. Однако они не могут быть обработаны в RFEM и RSTAB. Поэтому для сохранения файла DXF в программе CAD должен быть выбран формат ASCII.
Вопрос
Сначала кажется, что импорт файла DXF работает, но в нем нет данных.Почему?
Прямой интерфейс с Revit позволяет обновить модель Revit в соответствии с изменениями, внесенным в RFEM или RSTAB. В зависимости от выполненных модификаций, возможно, объекты Revit придется воссоздать (удалить и снова создать). Воссоздание выполняется на основе модели RFEM/RSTAB.
Если вы хотите избежать воссоздания этих объектов, установите флажок 'Обновить только материалы, толщины и сечения'. В этом случае будут скорректированы только свойства объектов. Однако, изменения, отличные от изменений в материале, толщине поверхности и сечении, в данном случае не учитываются.
При обмене данными с Advance Steel с помощью файлов *.smlx интерфейс определяется автоматически. Это означает, что файлы *.smlx могут быть созданы, даже если не установлена программа Advance Steel.
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
