Import souboru DXF zdánlivě funguje, ovšem chybí veškeré údaje.
Jaký může být důvod?

Odpověď

Příčin může být několik:
  • Mimo jiné může soubor DXF obsahovat pouze bloky, které je nejdříve třeba rozdělit například pomocí funkce „Explode“.

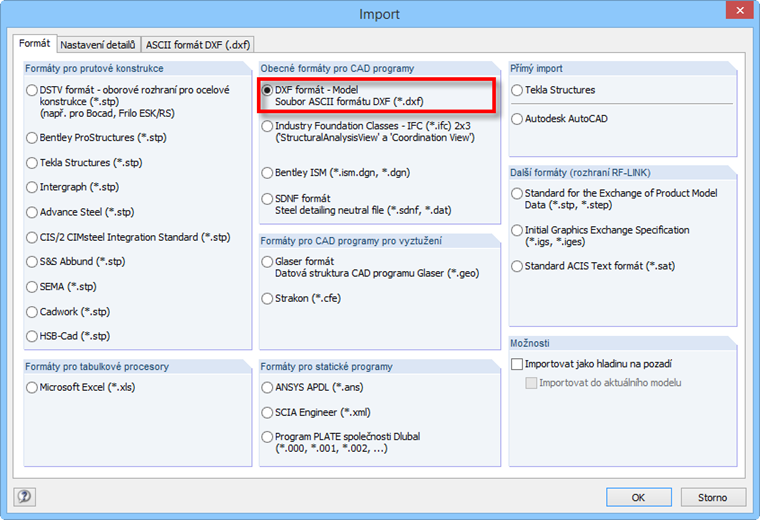

  • Další příčinou může být to, že v programu RFEM nebo RSTAB je pro import v záložce „ASCII formát DXF“ vybrána určitá hladina, která buď neexistuje anebo neobsahuje žádná data.
  • Rovněž způsob zálohování dat v programu CAD může způsobit problémy. Soubory DXF můžeme ukládat v binární variantě DXF. Výhodou je, že ušetříme až 25% paměti. Program RFEM a RSTAB však tyto soubory neumějí zpracovat. Proto je třeba v programu CAD vybrat formát ASCII pro uložení souboru DXF.


Klíčová slova

Soubor ASCII DXF Import Blok Hladina Binární
