- 出现这种情况的原因之一可能是,DXF 文件中只包含了使用例如“分解”功能首先要进行划分的块。

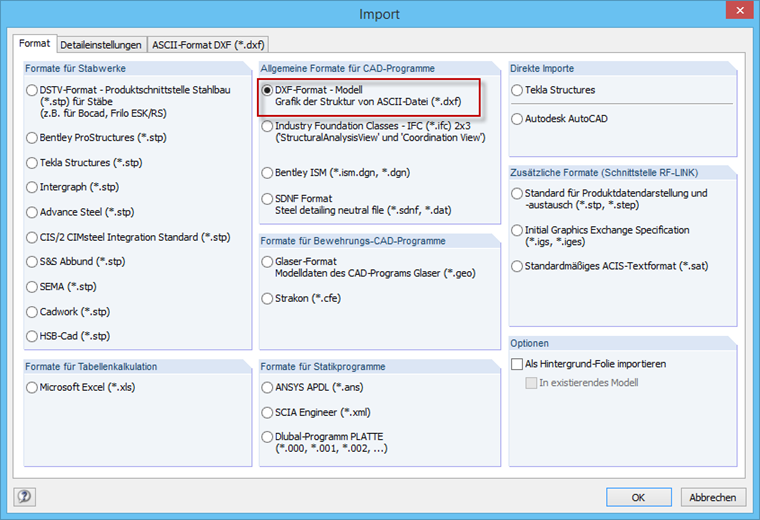

- 另一个问题来源可能是,在 RFEM 或 RSTAB 导入对话框的“DXF ASCII 格式”选项卡中选择了一个不存在或不包含数据的特定层进行导入。
- CAD 程序中的备份类型也可能导致一些问题。 DXF 文件可以保存为二进制 DXF 格式。 它们的优势在于节省了大约 25% 的内存大小。 但是 RFEM 和 RSTAB 不能对它们进行加工。 因此,在 CAD 程序中应选择保存 DXF 文件的格式。
问题
最初导入 DXF 文件似乎有效,但没有数据。为什么?
回复:
造成这种情况的原因有很多。您有什么问题想问的吗?
