- Tra l'altro, può essere causato dal fatto che il file DXF contiene solo i blocchi che devono essere prima separati, ad esempio, utilizzando la funzione "Esplodi".

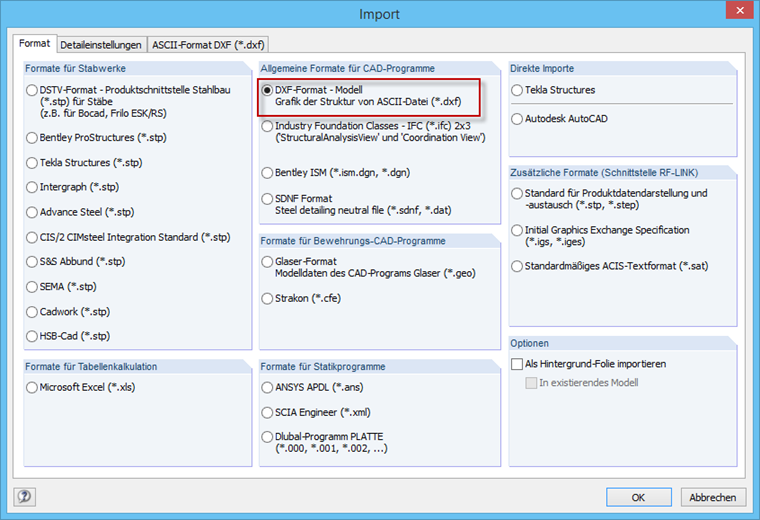

- Un'altra fonte di problemi può consistere nel fatto che un layer specifico è selezionato per l'importazione nella scheda "Formati DXF ASCII" della finestra di dialogo di importazione di RFEM o RSTAB che non esiste o non contiene dati.
- Anche il tipo di backup nel programma CAD può causare alcuni problemi. È possibile salvare i file DXF nel formato DXF binario. Il loro vantaggio consiste nel risparmiare circa il 25% della dimensione della memoria. Tuttavia, non possono essere elaborati da RFEM e RSTAB. Pertanto, per salvare il file DXF, è necessario selezionare il formato ASCII nel programma CAD.
Domanda
L'importazione di un file DXF inizialmente sembra funzionare, ma non ci sono dati lì.Perché?
L'interfaccia diretta con Revit consente di aggiornare il modello Revit in base alle modifiche apportate in RFEM o RSTAB. A seconda della modifica, potrebbe essere necessario rigenerare gli oggetti Revit (eliminazione dell'oggetto e successiva rigenerazione). La rigenerazione è eseguita sulla base del modello di RFEM/RSTAB.
Se si desidera evitare questa rigenerazione, attivare la casella di controllo 'Aggiorna solo materiali, spessori e sezioni'. In questo caso, saranno modificate solo le proprietà degli oggetti. In questo caso, tuttavia, non vengono considerate variazioni diverse da quelle nel materiale, nello spessore della superficie e nella sezione.
Quando si scambiano dati con Advance Steel utilizzando i file *.smlx, l'interfaccia viene rilevata automaticamente. Ciò significa che i file *.smlx possono essere creati anche se non è installata alcuna versione di Advance Steel.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
