Как можно учесть реальную геометрию сечения элементов стержня в RWIND Simulation?

Ответ

Интерфейсное приложение «Моделирование и создание ветровых нагрузок» позволяет заменять элементы стержня, поверхности и тела в RFEM и элементы стержня в RSTAB.

Чтобы избежать слишком мелкой сетки и, следовательно, слишком большого времени расчета, программа по умолчанию моделирует все стержни с прямоугольным сечением. В этом случае размер прямоугольного сечения выбирается таким образом, чтобы он практически не учитывал реальную геометрию сечения.

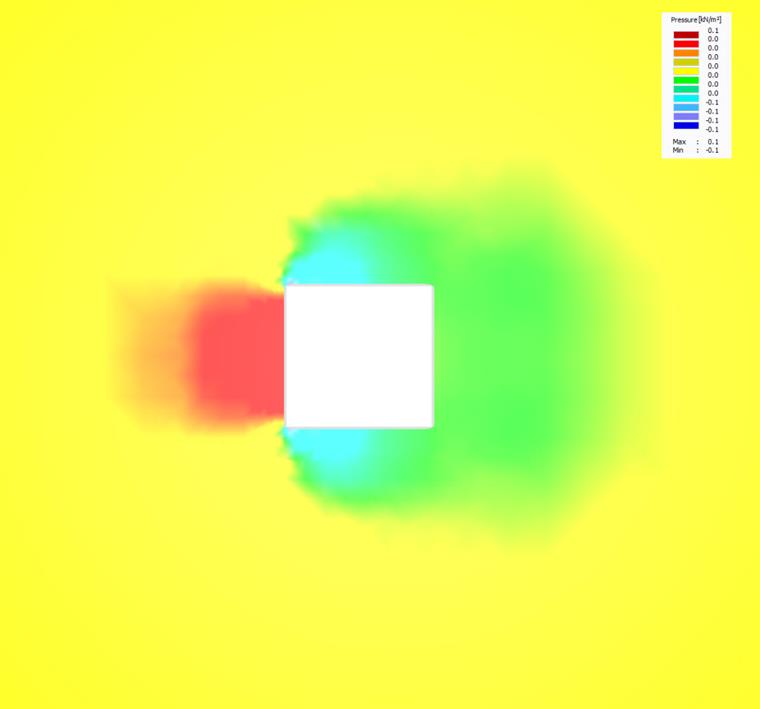

Pисунок 02 - Распределение давления вокруг упрощенной (оптимизированной) геометрии сечения

Деактивировав опцию «Экспорт оптимизированной топологии стержня», вы можете избежать этой дополнительной оптимизации модели и учесть реальную геометрию сечения в существующих настройках сечения.

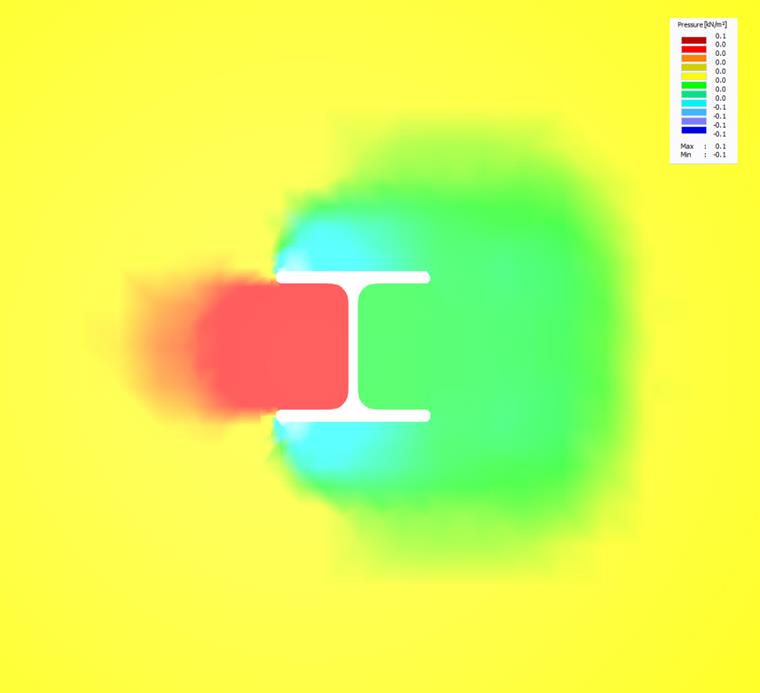

Pисунок 01 - Распределение давления вокруг геометрии реального сечения

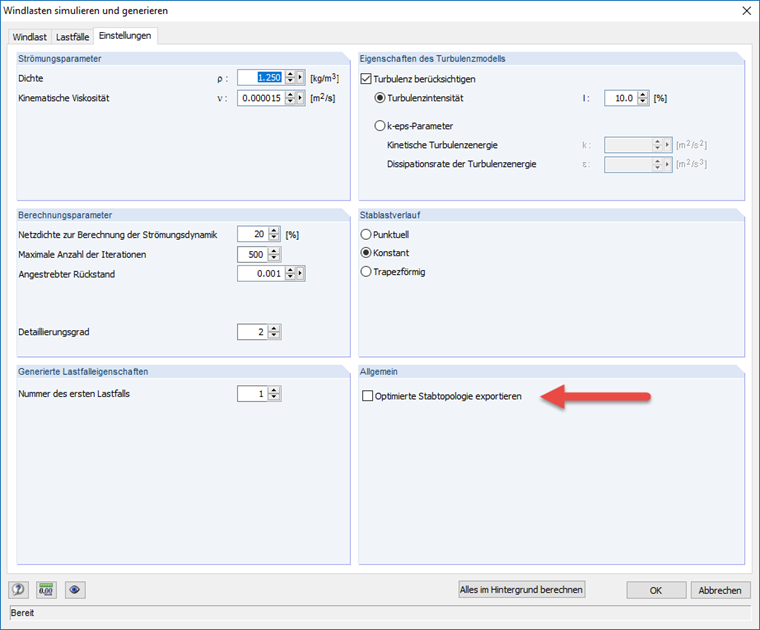

Pисунок 03 - Меню настроек

Если для точного отображения геометрии сечения требуется более 1 000 000 элементов, интерфейс автоматически переключается на упрощенное отображение прямоугольного сечения.
