Jak można uwzględnić rzeczywistą geometrię przekroju elementów prętowych w RWIND Simulation?

Odpowiedź

Interfejs "Symulacja i generowanie obciążeń wiatrem" umożliwia wymianę elementów, powierzchni i brył w programie RFEM oraz elementów prętowych w programie RSTAB.

Aby uniknąć zbyt drobnej siatki, a tym samym zbyt długiego czasu obliczeń, program domyślnie przeprowadza symulację wszystkich prętów o przekroju prostokątnym. W tym przypadku rozmiar przekroju prostokątnego jest wybierany w taki sposób, aby odzwierciedlał on rzeczywistą geometrię przekroju.

Rysunek 02 - Rozkład ciśnienia wokół uproszczonej (zoptymalizowanej) geometrii przekroju

Poprzez dezaktywację opcji "Eksportować zoptymalizowaną topologię prętów" można uniknąć dodatkowej optymalizacji modelu i uwzględnić rzeczywistą geometrię przekroju w ramach istniejących ustawień przekroju.

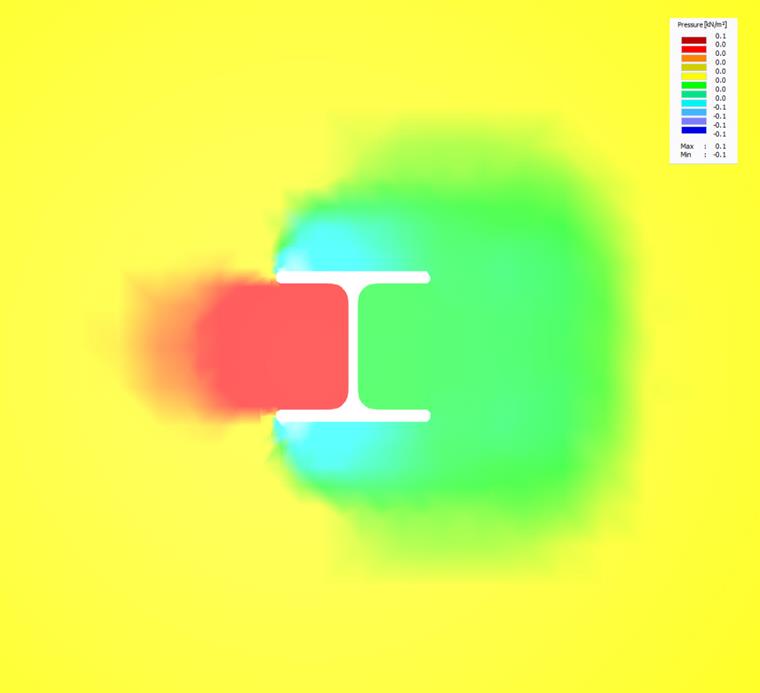

Rysunek 01 - Rozkład ciśnienia wokół rzeczywistej geometrii przekroju

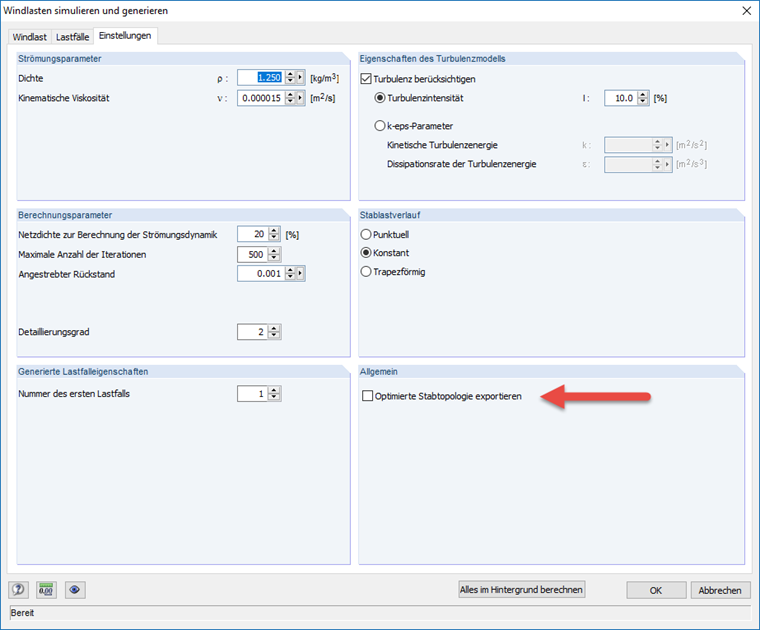

Rysunek 03 - Menu ustawień

Jeżeli dokładne przedstawienie geometrii przekroju wymaga więcej niż 1 000 000 elementów, interfejs automatycznie przełączy się na uproszczone wyświetlanie przekroju prostokątnego.

Słowa kluczowe

Kształt przekroju tunel aerodynamiczny Topologia Przekrój pręta
