Jak mohu zohlednit skutečnou geometrii průřezu prutových prvků v programu RWIND Simulation?

Odpověď

Rozhraní "Simulovat a generovat zatížení větrem" umožňuje v programu RFEM výměnu prutových a plošných prvků a těles a v programu RSTAB výměnu prutových prvků.

Aby se předešlo příliš jemnému zesítění doprovázeného dlouhou dobou výpočtu, simuluje program standardně všechny pruty pomocí obdélníkového průřezu. Velikost obdélníkového průřezu se přitom nastaví tak, aby byla ještě zahrnuta skutečná geometrie průřezu.

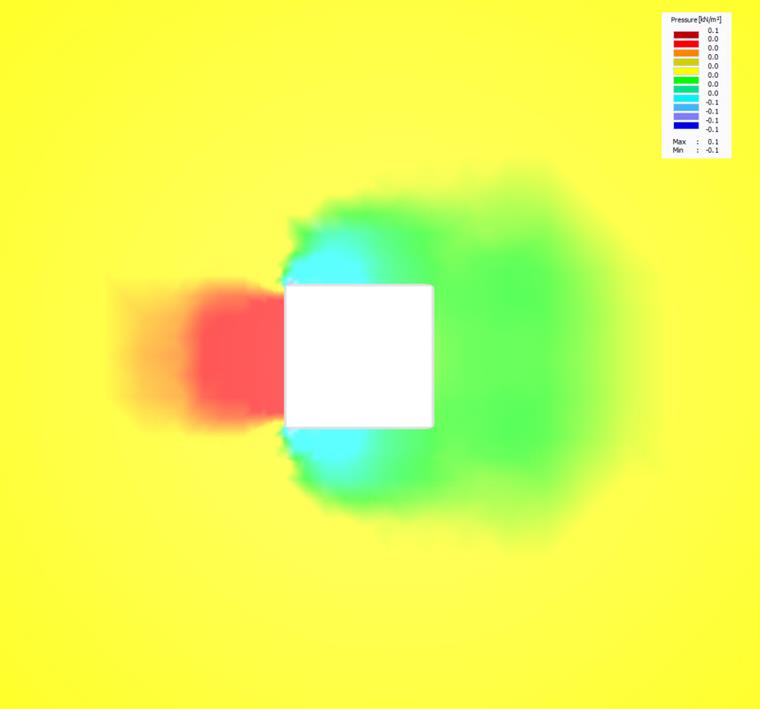

Obr. 02 - Rozdělení tlaků okolo zjednodušené (optimalizované) geometrie průřezu

Deaktivací volby „Exportovat optimalizovanou topologii prutu“ se této dodatečné optimalizaci modelu vyhnete a umožníte zohlednit skutečnou geometrii průřezu v rámci nastavených parametrů zesítění.

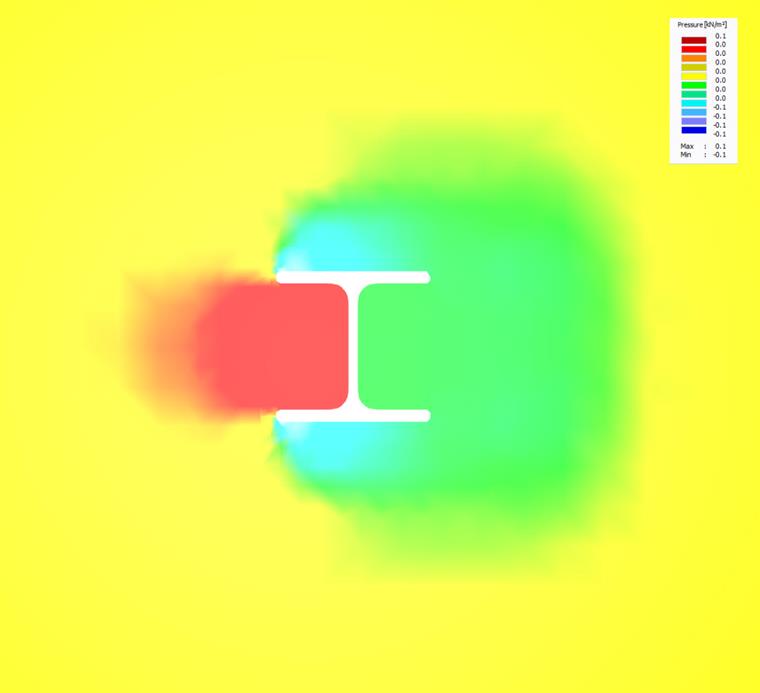

Obr. 01 - Rozdělení tlaků okolo skutečné geometrie průřezu

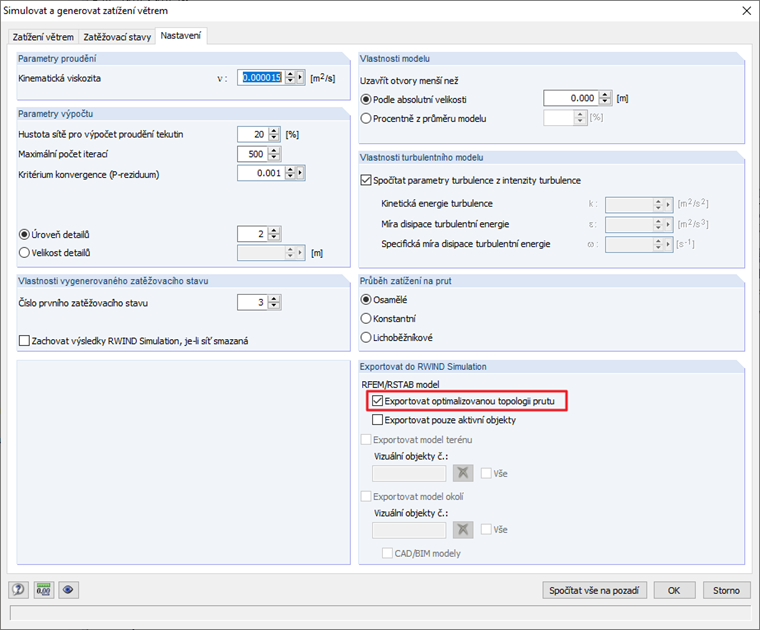

Obr. 03 - Nabídka Nastavení

Vyžaduje-li přesné zobrazení geometrie průřezu více než 1 000 000 prvků, přepne se rozhraní automaticky do zjednodušeného obdélníkového zobrazení průřezů.
