¿Cómo se puede considerar la geometría real de la sección de los elementos de la barra en RWIND Simulation?

Respuesta

En RFEM, la aplicación de interfaz "Simular y generar cargas de viento" permite intercambiar elementos de barras, superficies y sólidos, y en RSTAB intercambiar los elementos de barras.

Para evitar generar una malla demasiado fina junto con un tiempo de cálculo largo correspondiente, el programa simula todas las barras con una sección rectangular como norma. El tamaño de la sección rectangular se selecciona de forma que apenas se incluye la geometría de la sección real.

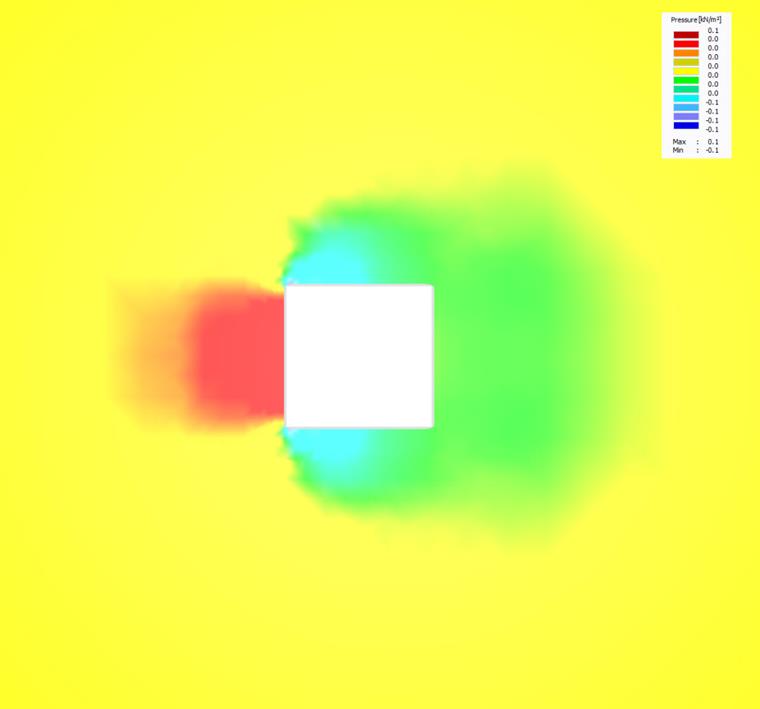

Figura 02 - Distribución de la presión alrededor de la geometría simplificada (optimizada) de la sección

Al desactivar la opción "Exportar la topología de la barra optimizada", puede evitar esta optimización adicional del modelo y permitir la consideración de la geometría de la sección real dentro de la configuración de la sección existente.

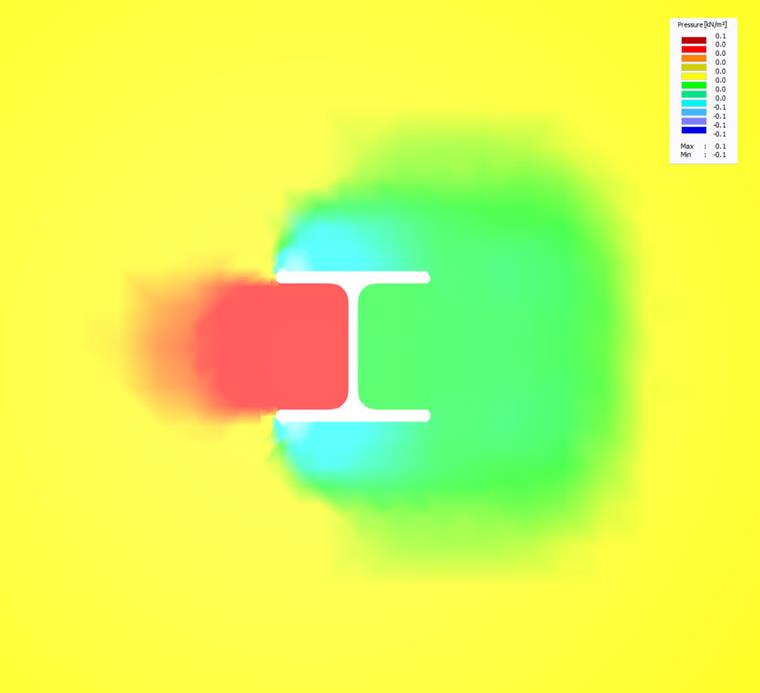

Figura 01 - Distribución de la presión alrededor de la geometría real de la sección

Figura 03 - Menú de la configuración

Si la representación exacta de la geometría de la sección requiere más de 1 000 000 elementos, la interfaz cambia automáticamente a la visualización simplificada de la sección rectangular de las secciones.
