Comment la géométrie réelle de section des éléments de barre peut-elle être considérée dans RWIND Simulation ?

Réponse

Dans RFEM, la fonction « Simuler et générer les charges de vent » permet d'échanger des éléments de barre, de surface et de solide. Dans RSTAB, elle permet d'échanger les éléments de barre.

Le programme simule par défaut toutes les barres avec une section rectangulaire afin d'éviter un maillage trop fin et donc un temps de calcul trop long. La taille de la section rectangulaire est sélectionnée de telle sorte que la géométrie réelle de la section soit tout juste incluse.

Figure 02 - Distribution de la pression autour de la géométrie simplifiée de la section (optimisée)

La désactivation de l'option « Exporter la topologie de barre optimisée » permet d'éviter cette optimisation supplémentaire du modèle et de considérer la géométrie réelle de la section dans les paramètres de section existants.

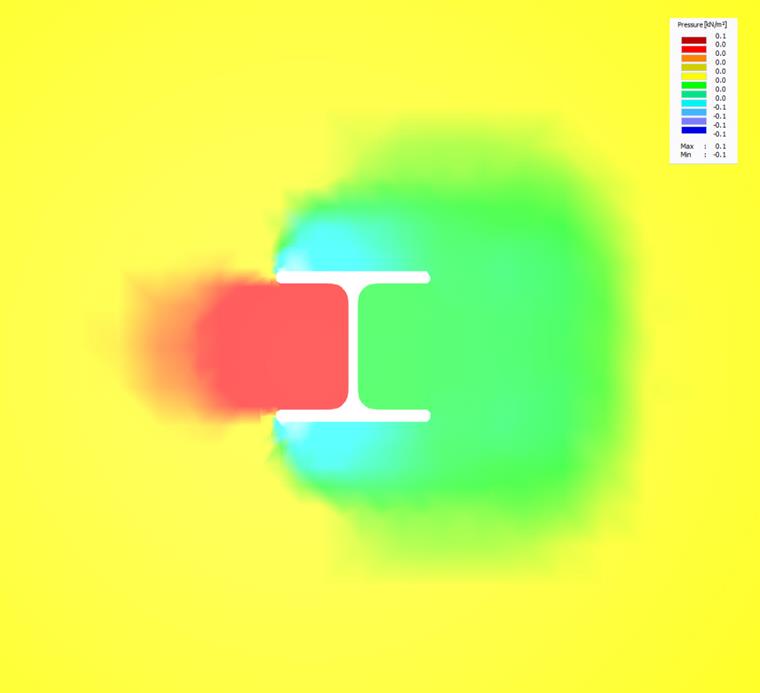

Figure 01 - Distribution de la pression autour de la géométrie réelle de la section

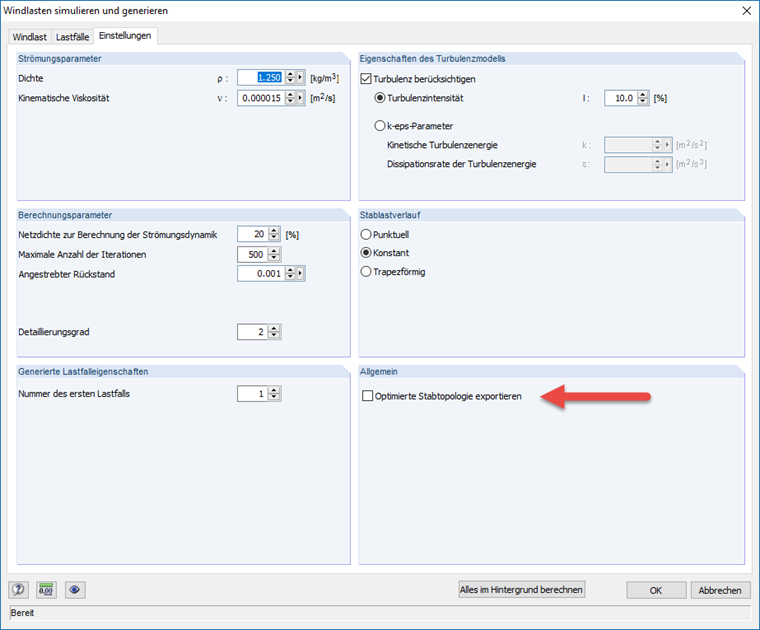

Figure 03 - Menu Paramètres

Si la représentation exacte de la géométrie de la section nécessite plus de 1 000 000 éléments, l'interface passe automatiquement à l'affichage simplifié de la section rectangulaire.

Mots-clés

Forme de la section Soufflerie Topologie Section de barre
