Domanda

Come è possibile considerare la geometria della sezione trasversale reale degli elementi dell'asta in RWIND Simulation?


Risposta:

L'applicazione di interfaccia "Simula e genera carichi del vento" consente di scambiare aste, superfici e elementi solidi in RFEM ed elementi delle aste in RSTAB.

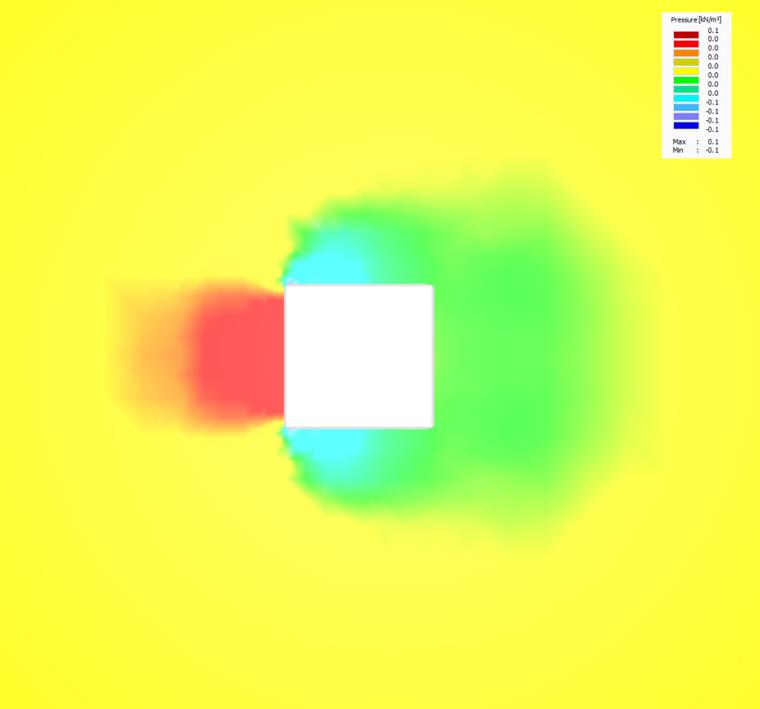

Per evitare mesh troppo fini e quindi tempi di calcolo troppo lunghi, il programma simula tutte le aste con una sezione trasversale rettangolare per impostazione predefinita. In questo caso, la dimensione della sezione trasversale rettangolare è selezionata in modo tale da includere a malapena la geometria della sezione trasversale reale.

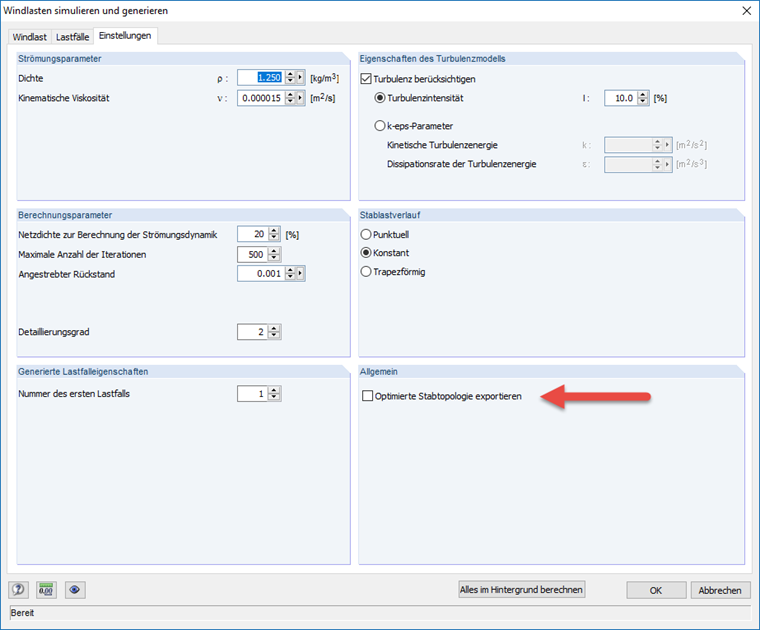

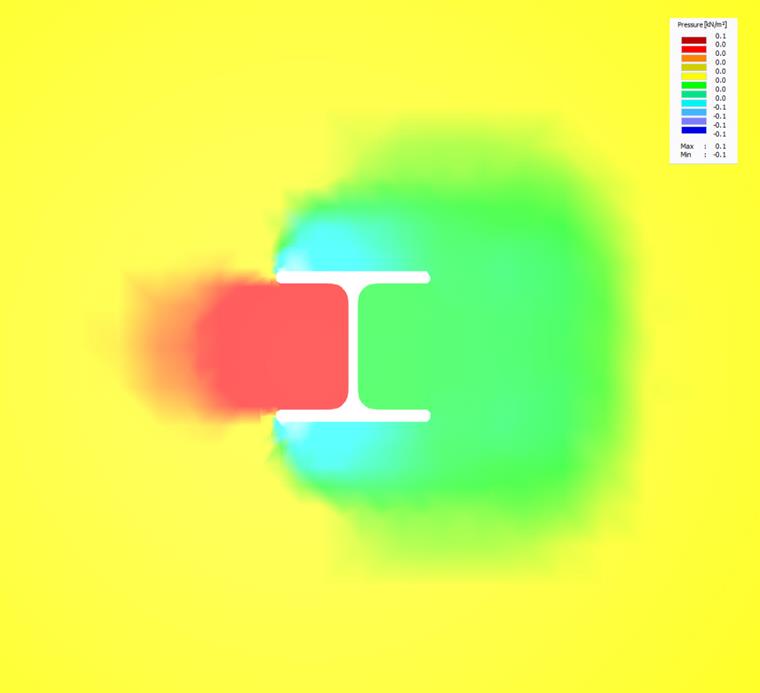

Disattivando l'opzione "Esporta topologia dell'asta ottimizzata", è possibile evitare questa ottimizzazione aggiuntiva del modello e consentire la considerazione della geometria della sezione trasversale reale all'interno delle impostazioni della sezione trasversale esistente.

Se la visualizzazione esatta della geometria della sezione trasversale richiede più di 1.000.000 di elementi, l'interfaccia passa automaticamente alla visualizzazione della sezione trasversale rettangolare semplificata.
