Réponse:

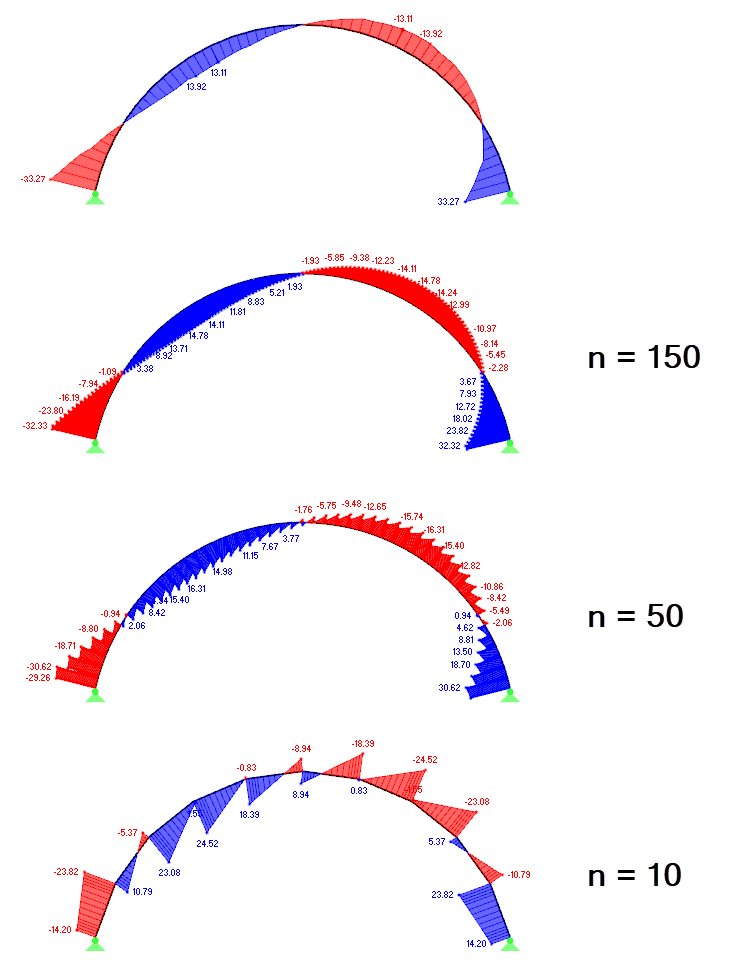

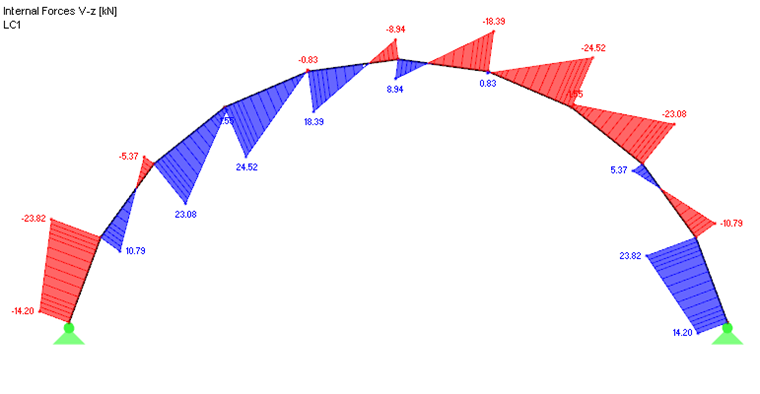

Si les barres courbes sont modélisées à l'aide de segments de barre, les transitions entre les différentes barres entraînent des discontinuités dans la répartition des efforts internes en raison des différentes inclinaisons de barres car l'équilibre des nœuds doit être respecté (voir la Figure 01). Si les fissures sont trop grandes, il est recommandé d'augmenter le nombre de segments de barre afin de minimiser le voilement entre les barres. La distribution des efforts internes est ainsi plus homogène et précise.Différentes options sont comparées sur la Figure 02. En haut, une barre courbe a été modélisée dans RFEM et est considérée comme la barre de référence. Les variantes avec 150, 50 et 10 segments de barre (n) sont affichées avec leur résultat sous de cette première barre. Plus la division des segments de barre est fine, plus le résultat est précis.

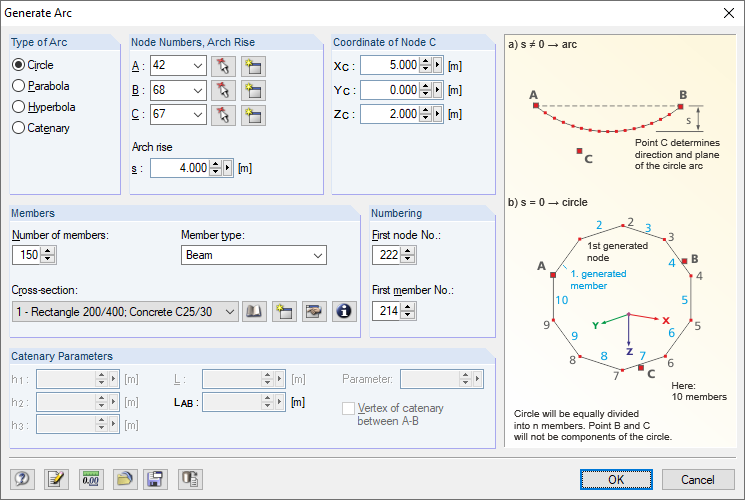

Vous pouvez également utiliser l'option [Outils → Générer le modèle - Barres → Arc] pour générer ces segments de barre (voir la Figure 03).
