Resposta:

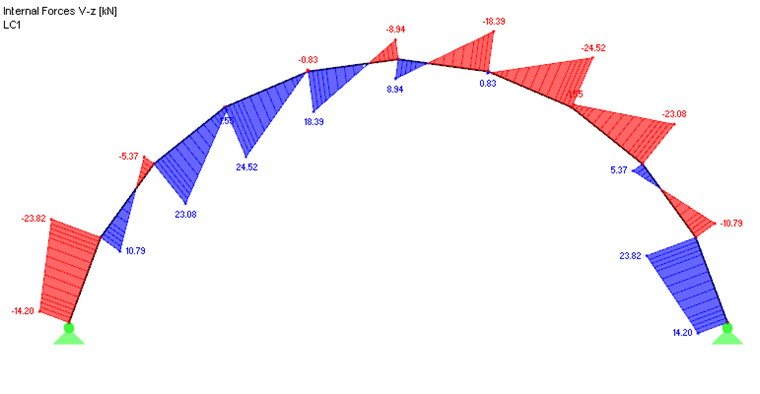

Se as barras curvadas forem modeladas através de segmentos de barra, devido às diferentes inclinações das barras, ocorrem descontinuidades na distribuição de forças internas na transição das barras individuais porque o equilíbrio do nó tem de ser cumprido (ver Figura 01). Se os saltos forem muito grandes, é recomendado aumentar o número de segmentos de barra para minimizar a encurvadura entre as barras. Isto resulta numa distribuição mais consistente e precisa das forças internas.

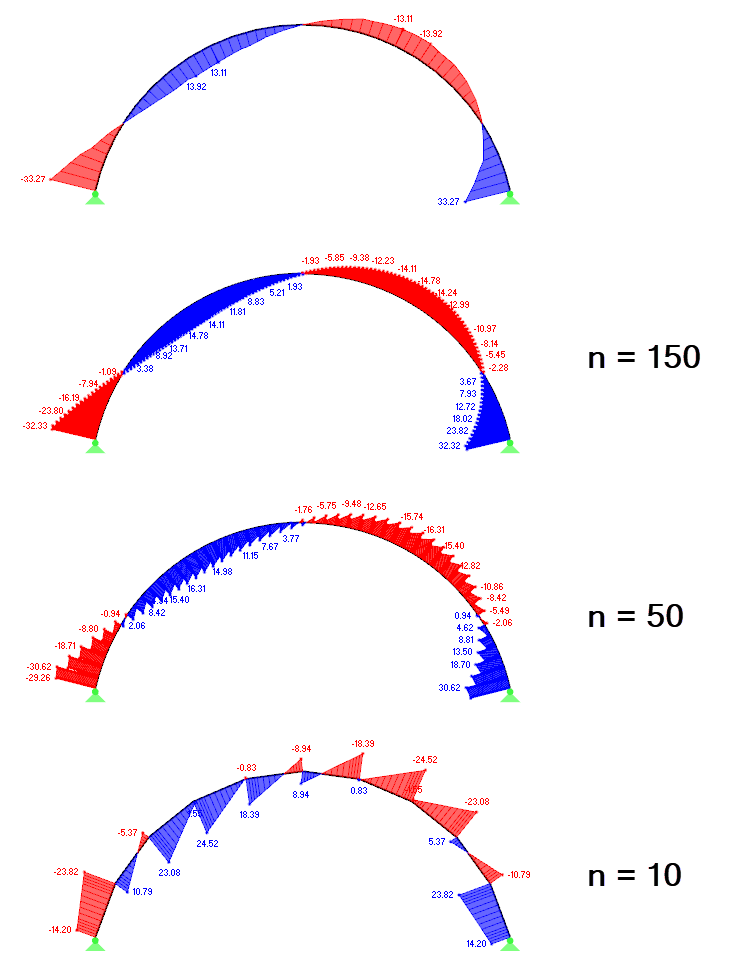

A Figura 02 compara diferentes variantes. Em cima, encontra-se uma barra curva que foi modelada no RFEM e que serve de referência. Em baixo, são representadas as variantes de 150, 50 e 10 segmentos de barras com os respetivos resultados. Quanto mais fina for a divisão dos segmentos de barra, mais preciso será o resultado.

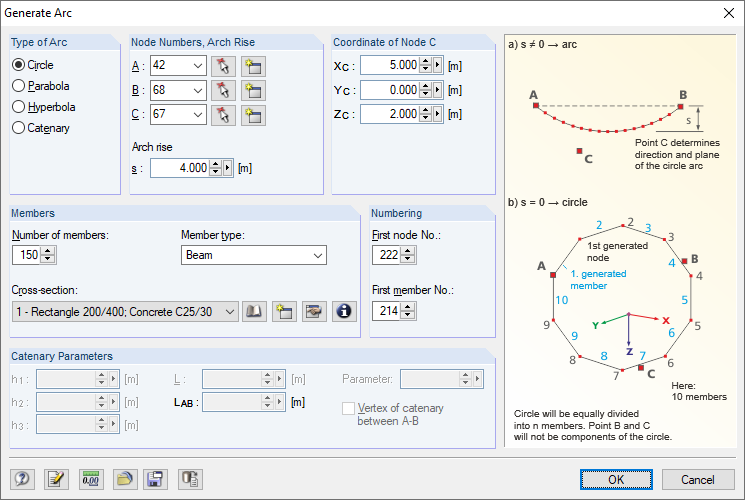

Também pode utilizar a opção do menu [Ferramentas → Gerar modelo –Barras → Arco] para gerar estes segmentos de barra (ver Figura 03).
