He modelado un miembro curvo con segmentos de miembros rectos. Sin embargo, esto da como resultado discontinuidades en la distribución de los diagramas de fuerzas internas. ¿Cómo puedo optimizarlo?

Respuesta

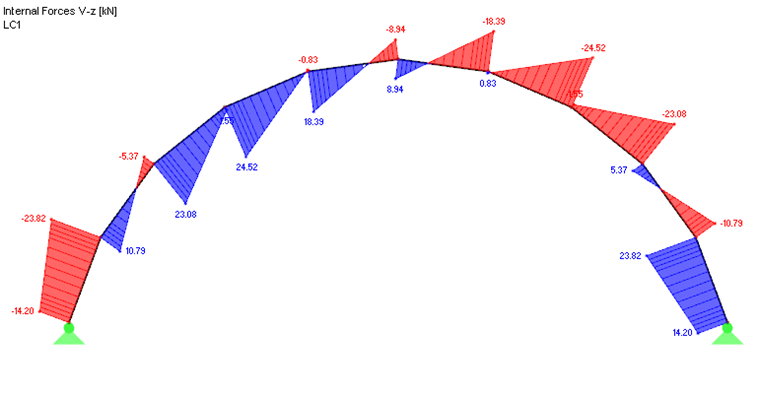

En el caso de modelar elementos curvos utilizando segmentos de elementos, se producen discontinuidades en el diagrama de fuerzas internas en la transición de los elementos individuales debido a las diferentes inclinaciones de los elementos ya que se debe cumplir el equilibrio nodal (ver Figura 01). Si los saltos son demasiado grandes, se recomienda aumentar el número de segmentos de miembros para minimizar el pandeo entre los miembros. Por lo tanto, obtiene una distribución más consistente y precisa de las fuerzas internas.

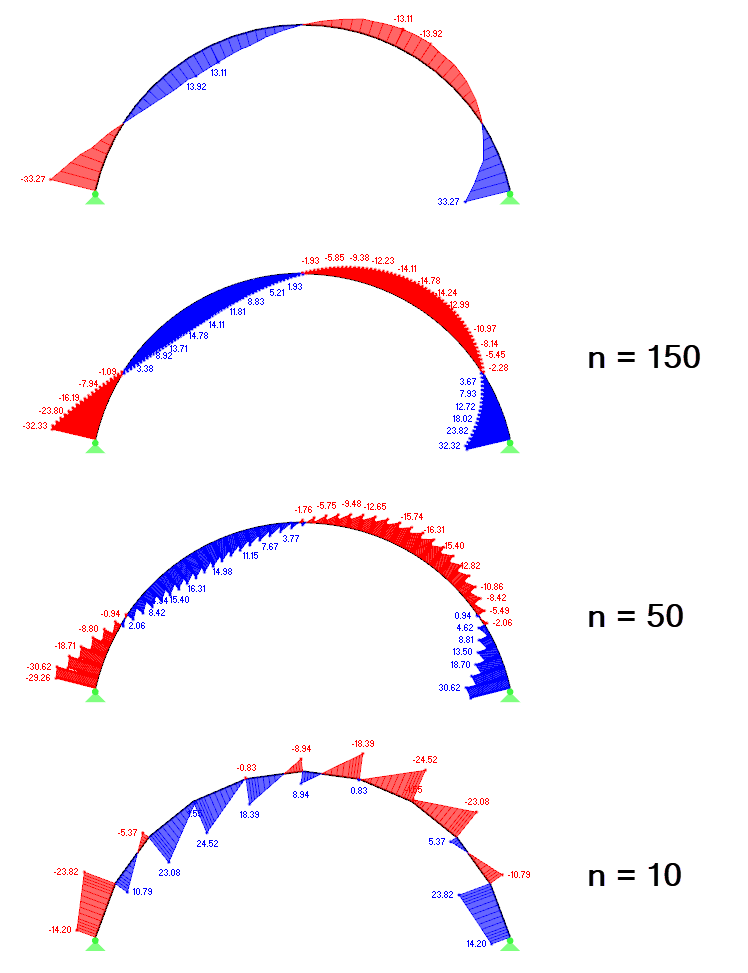

En la figura 02, se comparan las diferentes variantes. En la parte superior, un miembro curvo se ha modelado en RFEM y se considera una referencia. A continuación, se muestran las variantes con segmentos de 150, 50 y 10 miembros (n) con el resultado. Cuanto más fina es la división de los segmentos de miembros, más preciso es el resultado.

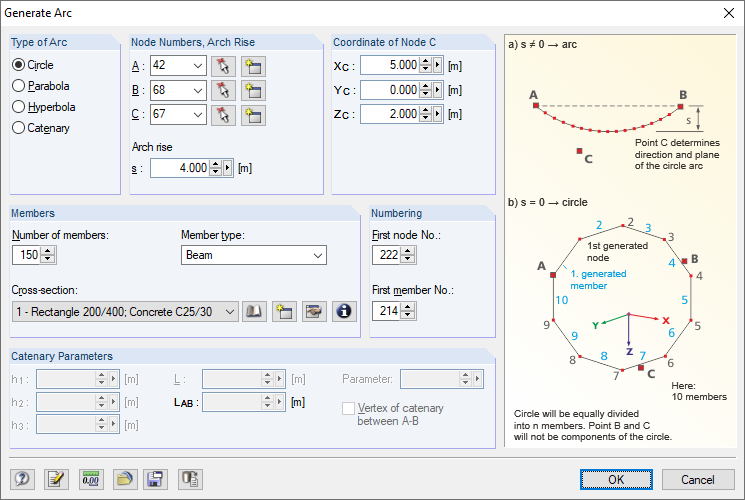

En el menú [Herramientas → Generar modelo - Miembros → Arco], también puede generar estos segmentos de miembros (ver Figura 03).


Palabras clave

Barra curvada Miembro de arco Arco Discontinuidad en la distribución de fuerzas internas
