Namodeloval jsem zakřivený prut s rovnými segmenty prutu. To ovšem vede k nespojitosti v rozdělení pro diagramy vnitřních sil. Jak je mohu optimalizovat?

Odpověď

V případě modelování zakřivených prutů pomocí prutových segmentů se v průběhu vnitřních prutů objevují nespojitosti v důsledku různých sklonů prutů, protože je třeba splnit uzlovou rovnováhu (viz Obrázek 01). Pokud jsou skoky příliš velké, doporučuje se zvýšit počet segmentů prutu, aby se minimalizovalo boulení mezi pruty. Tak získáte konzistentnější a přesnější rozdělení vnitřních sil.

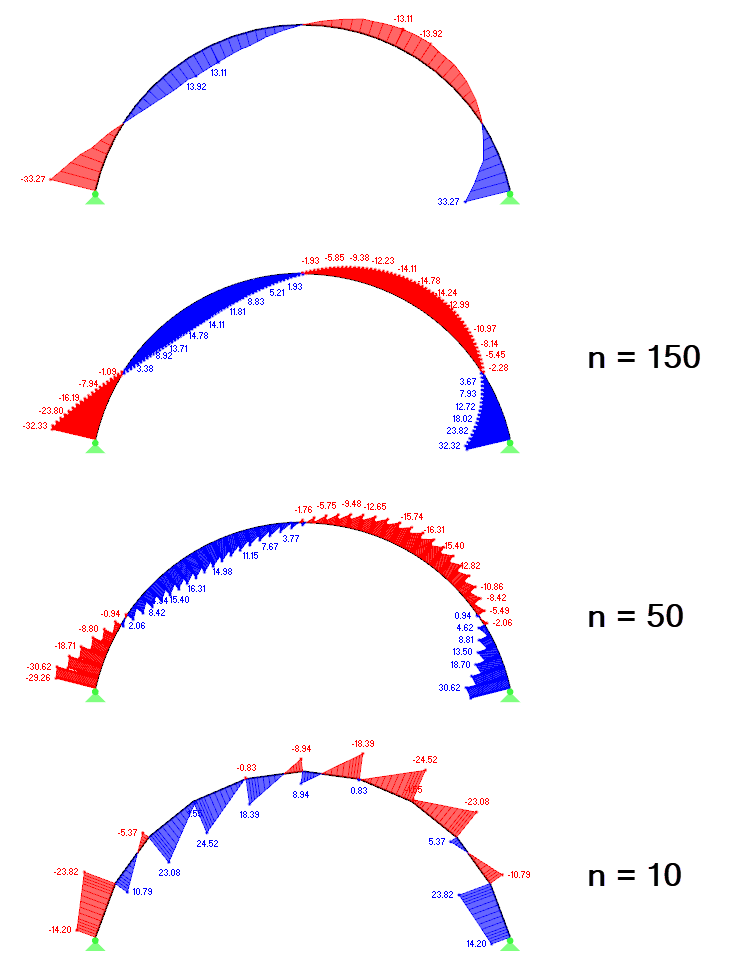

Na obr. 02 jsou porovnány různé varianty. Nahoře byl v programu RFEM vytvořen zakřivený prut, který je považován za referenční. Níže se zobrazí výsledky se 150, 50 a 10 prutovými segmenty (n). Čím jemnější je rozdělení prutových segmentů, tím přesnější je výsledek.

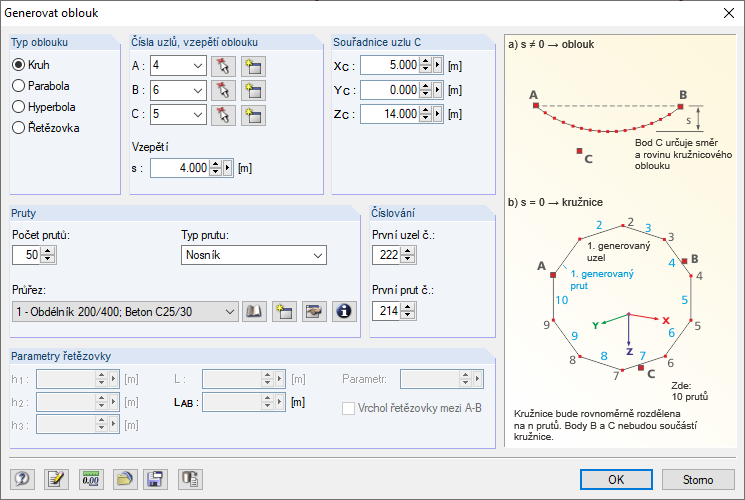

V nabídce [Nástroje → Generovat model - pruty → Oblouk] lze tyto segmenty také vygenerovat (viz Obrázek 03).


Klíčová slova

Zakřivený prut Oblouk Oblouky Nespojitost v rozdělení vnitřních sil
