Вопрос

Как повернуть узловую опору?


Ответ:

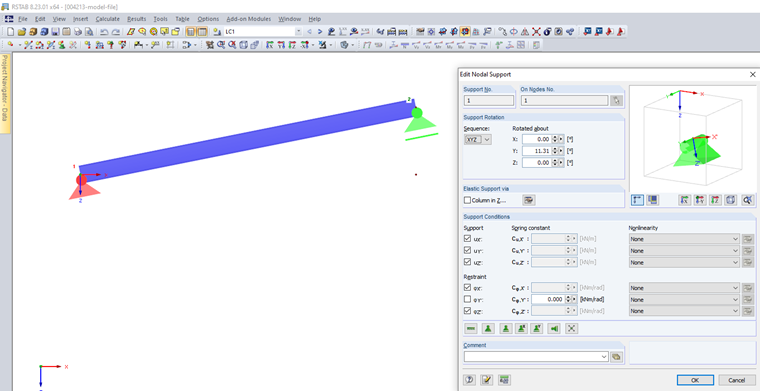

В диалоговом окне «Изменить узловые опоры» можно повернуть местную систему координат опоры (Рисунок 01). Сначала выберите последовательность, которая управляет последовательностью местных осей опоры X ', Y ' и Z ', а затем укажите угол поворота вокруг глобальных осей X, Y и Z в соответствующем тексте коробки.

Поворот опоры можно определить также графически с помощью соответствующих кнопок в диалоговом окне. Поворот опоры отображается в диалоговом окне динамически.

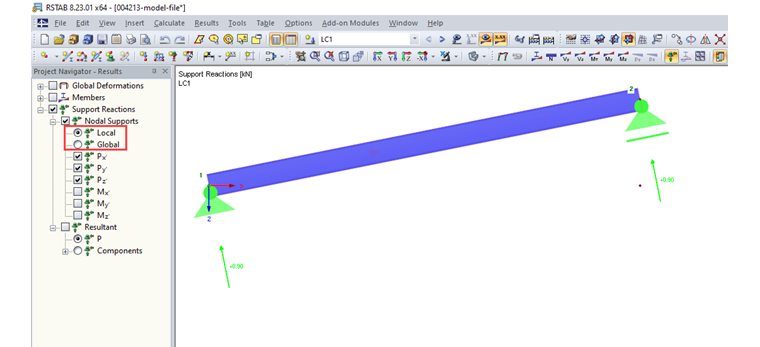

После расчета можно оценить опорные реакции повернутой узловой опоры как в общей, так и в местной системе координат (Рисунок 02).
