回复:

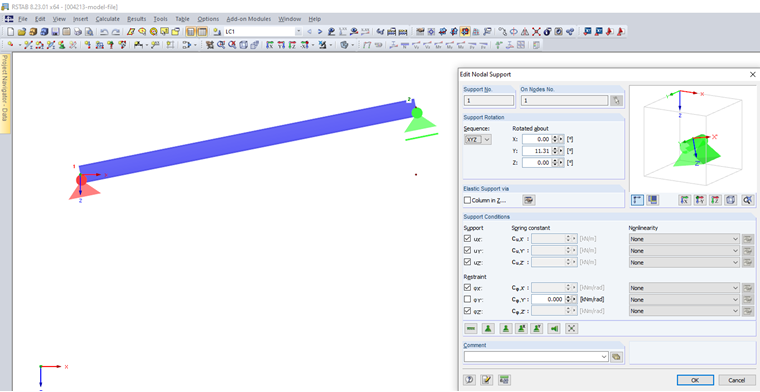

在“编辑节点支座”对话框中,可以旋转支座的局部轴系(图 01)。 首先选择控制局部支座坐标系 X', Y' 和 Z' 的排列顺序, 然后在输入栏中指定绕全局坐标系 X, Y, Z 的旋转角度箱。
使用对话框中的相应按钮,也可以以图形方式确定支座旋转。 支座的旋转在对话框图形中动态显示。

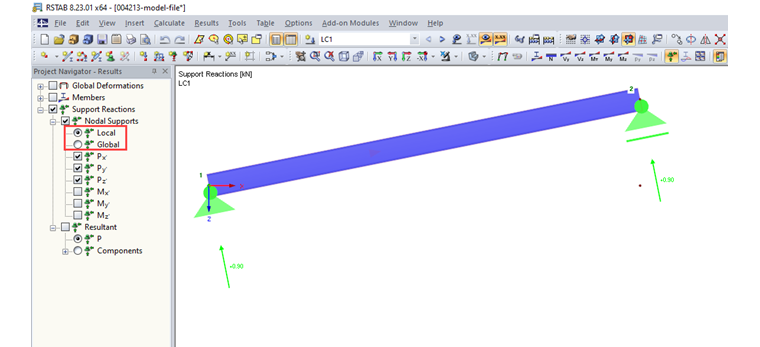

计算完成后,可以在全局轴系和局部轴系上评估旋转节点支座的支座反力(图 02)。
