Réponse:

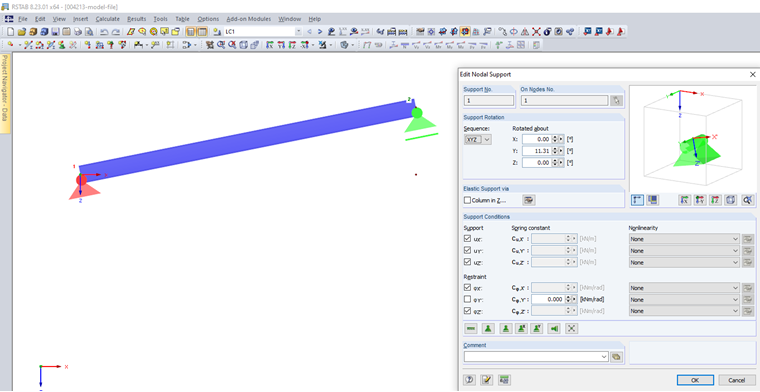

Dans la boîte de dialogue « Modifier l'appui nodal », vous pouvez faire pivoter le système d'axes locaux de l'appui (Figure 01). Commencez par sélectionner la séquence qui contrôle l'ordre des axes d'appui locaux X’, Y’ et Z’, puis insérez l'angle de rotation autour des axes globaux X, Y et Z dans les zones de saisie correspondantes.
La rotation de l'appui peut également être déterminée graphiquement à l'aide des boutons correspondants dans la boîte de dialogue. Cette rotation s'affiche en temps réel dans la fenêtre graphique de la boîte dialogue.

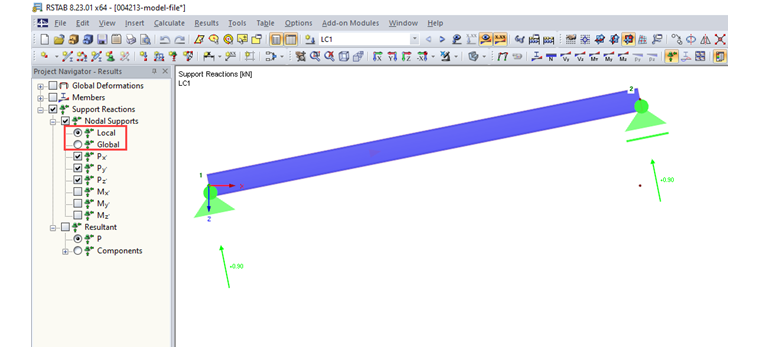

Après le calcul, les réactions d'un appui nodal pivoté peuvent être évaluées par rapport aux systèmes d'axes globaux et locaux (Figure 02).
