Risposta:

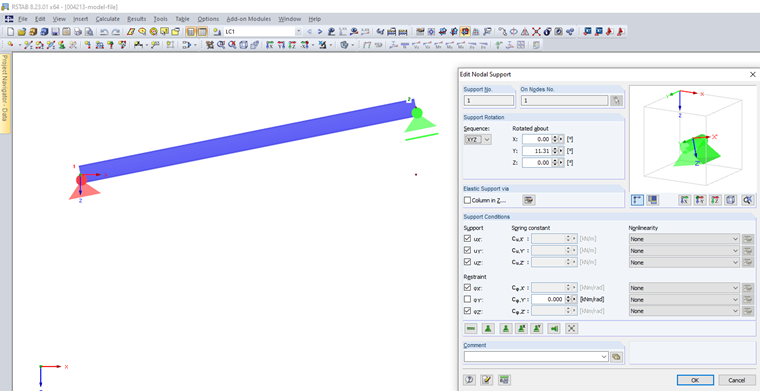

Nella finestra di dialogo "Modifica vincoli esterni nodali", è possibile ruotare il sistema di assi locale del vincolo esterno (Figura 01). Innanzitutto, seleziona la sequenza che controlla la sequenza degli assi del vincolo esterno X', Y' e Z', quindi specifica l'angolo di rotazione attorno agli assi globali X, Y e Z nel testo corrispondente scatole.
La rotazione del vincolo esterno può anche essere determinata graficamente utilizzando i pulsanti corrispondenti nella finestra di dialogo. La rotazione del vincolo esterno viene visualizzata dinamicamente nel grafico di dialogo.

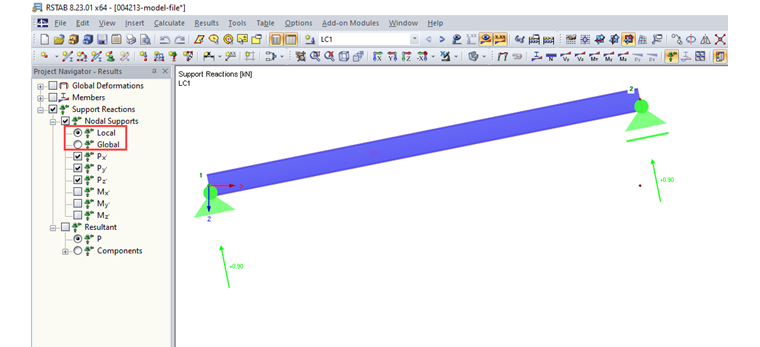

Dopo il calcolo, le reazioni del vincolo esterno del nodo ruotato possono essere valutate sia sul sistema di assi globale che sul sistema di assi locale (Figura 02).
