Jak mogę obrócić wspornik węzłowy?

Odpowiedź

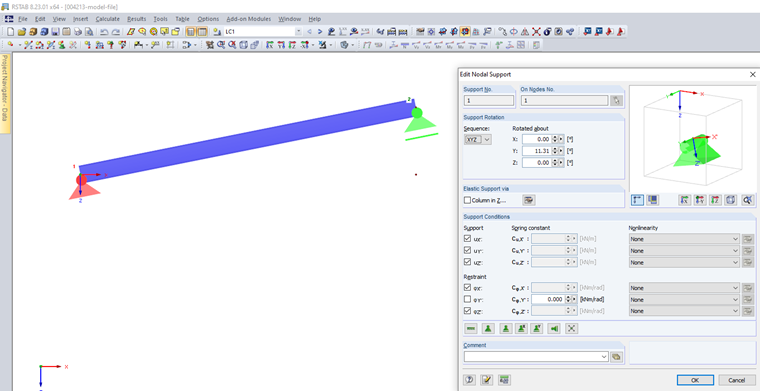

W oknie dialogowym "Edytować podpory węzłowe" można obrócić lokalny układ współrzędnych podpory (Rysunek 01). Najpierw należy wybrać sekwencję sterującą sekwencją lokalnych osi podporowych X ', Y' i Z ', a następnie w odpowiednich polach tekstowych określić kąt obrotu wokół globalnych osi X, Y i Z.

Obrót podpory można również określić graficznie za pomocą odpowiednich przycisków w oknie dialogowym. Obrót podpory jest wyświetlany dynamicznie w grafice okna dialogowego.

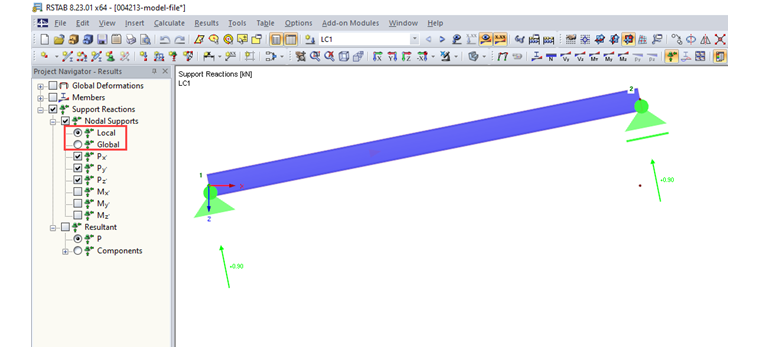

Po obliczeniach reakcje podporowe obróconej podpory węzłowej można analizować zarówno na globalnym, jak i na lokalnym układzie osi (Rysunek 02).
